- ブラウザ(ツリー表示)の[部品 3]見出しをクリックして、クランクを選択します。次に、
[表示]
[ナビゲーション] [ズーム] [選択範囲] (または、これに該当するナビゲーション バー コマンド)を選択して、表示領域全体にクランクを表示します。選択時にクランクが画面内になくても問題ありません。
- [Esc]を押して、部品選択をクリアします。
- 必要に応じて、[ジョイント メッシュ設定]ダイアログ ボックスのタイトル バーをクリックして、クランクの穴の選択時にじゃまにならない場所にダイアログ ボックスをドラッグします。
- [部品]フィールドに 4 と入力します(または、入力フィールドの右側の下矢印を使用して部品番号を 5 から 4 にします)。クランクと連結ロッドの間のジョイントは、ピストンと連結ロッドの間のジョイントと同じ要素タイプ、断面、材料とすることができます。したがって、これらのジョイントの両方に同じ部品番号を使用すると便利です。
[選択] [形状] [円]コマンドと

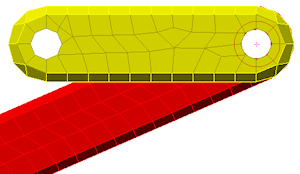

[選択] [選択] [表面] コマンドがアクティブなままの状態で、次の図に示すように、連結ロッドとクランクが接触する場所の穴を囲む円を描きます。
- [ジョイント メッシュ設定]ダイアログ ボックスの[追加]をクリックします。[参加する表面]リストに、2 つの表面が追加されます(クランクから 1 つと連結ロッドから 1 つ)。

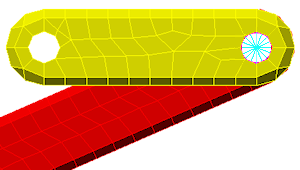

- [OK]をクリックしてピン ジョイントを追加します。次の図のように表示されます。
[ジョイント メッシュ設定]ダイアログ ボックスは、前のジョイントの作成後も開いたままであるはずです。
