拘束を適用する

ここでは、対称面に表面拘束を、容器の底に節点拘束を適用します。

1. [表示] [ナビゲーション] [方向] [正面図]をクリックします。

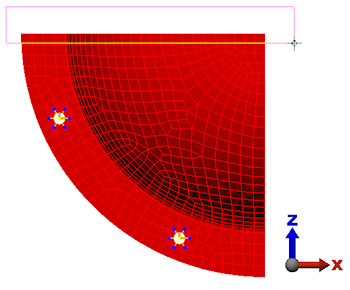

2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [表面]コマンドをアクティブにし、マウスをクリックしてドラッグすることにより、モデルの上部エッジを囲む長方形を描きます。



3. [セットアップ] [拘束] [一般拘束]をクリックします。
   1. [Z 対称]をクリックします。
   2. [OK]をクリックします。

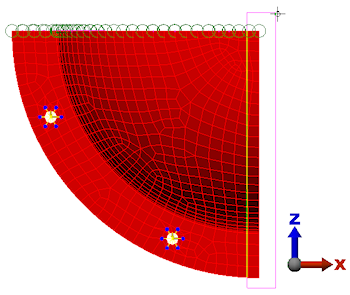

4. 次の図のように、モデルの右エッジを囲む選択長方形を描きます。



5. [セットアップ] [拘束] [一般拘束]をクリックします。
   1. [X 対称]をクリックします。
   2. [OK]をクリックします。
6. カーソルを ViewCube の周囲に移動させて ViewCube の上に表示される[ホーム] アイコンをクリックします。モデルのアイソメ ビューが表示されます。

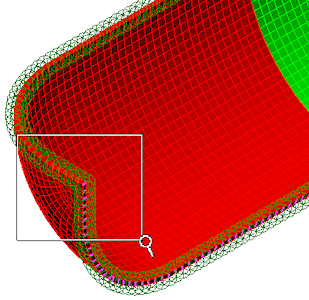

7. [表示] [ナビゲーション] [ズーム] [窓]をクリックします。次の図に示すように、圧力容器の底のコーナーの周囲にボックスを描いて、この部分を拡大ズームします。

   • [Esc]を押して、[窓ズーム]コマンドを終了します。

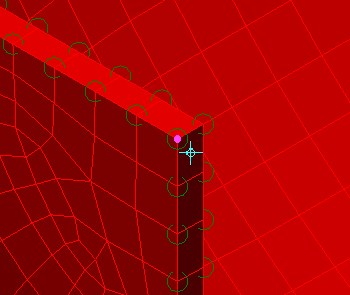

8. [選択] [選択] [節点]コマンドをアクティブにし、次の図でハイライト表示されているモデルの底のコーナーにある節点クリックします。



9. [セットアップ] [拘束] [一般拘束]をクリックします。
   1. [固定]をクリックします。
   2. [OK]をクリックします。
