ここでは、ピーク応力が発生した 0.25 秒での応力分布を確認し、最も強い応力を受けた節点での応力対時間をグラフにします。
[結果コンター]
[荷重ケース オプション] [荷重ケース] [設定]をクリックします。
- [荷重ケース入力]フィールドに 9 と入力します。

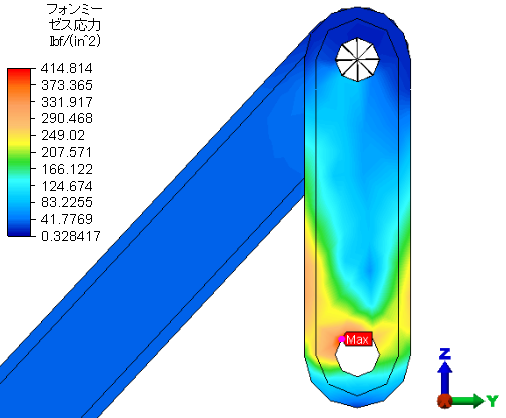

- [OK]をクリックします。0.25 秒での結果(時間ステップ: 9 of 36)が表示されます。最大フォン ミーゼス応力は、約 415 psi です。
[結果の問合せ] [プローブ] [最大]をアクティブにします。モデルにプローブが表示されます。
[表示] [ナビゲーション] [ズーム] [窓]をクリックして、最大応力が発生しているクランクの末端を拡大ズームします。
- ブラウザで[部品 5]見出しを右クリックして、[表示]オプションをオフにします。クランクとジョイントの応力ではなく、クランクの応力のみをグラフ化します。
[選択] [形状] [点または長方形]コマンドと
[選択] [選択] [節点]コマンドをアクティブにし、プローブによって示された、最も高い応力がかかっている節点を選択します。

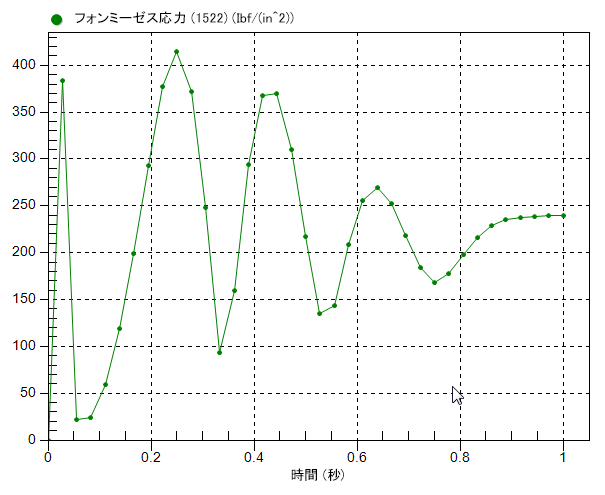

- 表示領域を右クリックして、[グラフの値]を選択します。選択した節点の応力対時間が、次に示すように表示されます。
- ブラウザの[プレゼンテーション]の下位の[2 <応力>]見出しをクリックして、直前の結果プロットに戻します。
-
[結果の問合せ] [プローブ] [最大]を非アクティブにします。
[表示] [ナビゲーション] [全体表示]をクリックして、表示領域内にモデル全体を表示します。
