拘束を適用する

次に、垂直部品の両方の穴の表面に固定境界条件を適用します。

1. [表示] [表示設定] [作図オブジェクトと [表示] [表示設定] [作図点]をクリックして、これらの項目をオフにします。
2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [表面]コマンドをアクティブにし、
   1. 上の穴の内側のエッジ付近をクリックします。円形状エッジが選択されたはずです。2D メッシュのエッジは、表面を表し、表面として選択されます。
   2. [Ctrl]を押したながら、下の穴の内側のエッジ付近をクリックします。
3. [セットアップ] [拘束] [一般拘束]をクリックします。
   1. [固定]をクリックします。
   2. [OK]をクリックします。

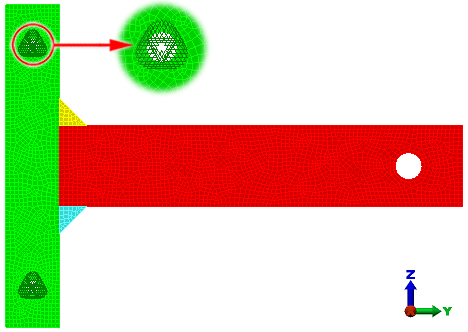

4. [Esc]を押して、選択をクリアします。モデルが次の図のように表示されます。
