力を適用する

次に、水平部品の穴のエッジの周囲の節点に下向きの節点力を適用します。

1. 水平部品の穴の内側のエッジ付近をクリックして、表面を選択します。

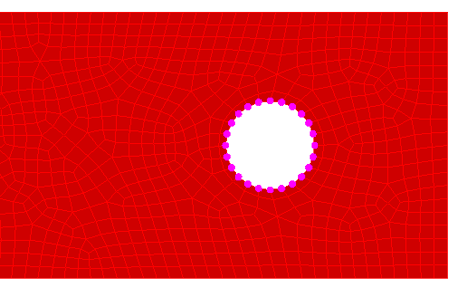

2. 右クリックして、[関連項目を選択] [節点]を選択します。先ほど選択した表面に属する節点のすべてが選択されて、次のように表示されます。



3. [セットアップ] [荷重] [力]をクリックします。選択した節点の数がダイアログ ボックスのタイトル バーに表示されます。
   1. [大きさ]フィールドに 2500/24= と入力します。このフィールドには、合計荷重を選択した節点の数で除算した値(=104.167)が表示されます。これは、指定した大きさが個々の節点に適用される荷重であるために必要です。
   2. [Z]ラジオ ボタンを選択します。
   3. [方向を反転]ボタン()をクリックして、[大きさ]の値の符号を否定します。なぜなら、力が -Z (下向き)方向に作用するようにしたいからです。
   4. [OK]をクリックします。

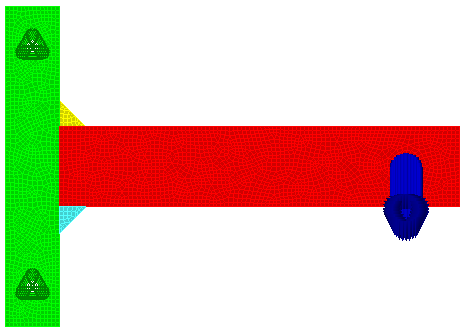

   モデルが次の図のように表示されます。
