[図心作成]を使用して部品を接続する

次に、[図心作成]を使用して、クランクとホイールのスタブ シャフトの両端に図心を配置し、両端の面を図心に接続し、ビーム要素を使用して 2 つの図心を接続します。

1. [表示] [ナビゲーション] [方向] [右面図]をクリックします。

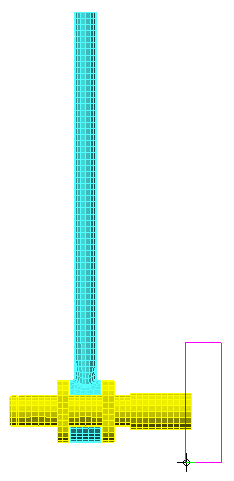

2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [表面]コマンドをアクティブにし、マウスをクリックしてドラッグすることにより、次に示すような、ハンドル サブアセンブリの左端のみを囲む選択窓を描きます。



3. [作成] [デザイン] [図心作成]をクリックします。[図心作成]ダイアログ ボックスが表示されます。[第 1 図心ジオメトリ - セット 1]ボックスには、[部品 2 <Shart Extension>, 表面 14 <未指定>]がリストされています。これは、[図心作成]コマンドをクリックする直前に選択した表面です。
   1. オプション[「スポーク」で図心をジオメトリに接続]をオンにします。部品番号が自動的に 5 (最初に使用可能な未使用の部品番号)に設定されます。
   2. [図心]オプションドロップダウン メニューから[2 つの選択セットの図心を作成し、接続します]を選択します。

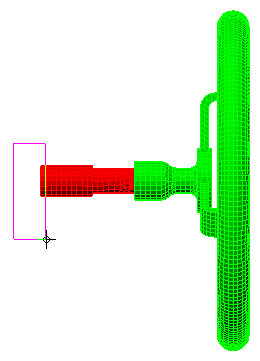

   3. 次に示すように、マウスをクリックしてドラッグすることにより、クランク サブアセンブリの右端のみを囲む選択窓を描きます。



   4. [第 2 図心ジオメトリ - セット 2]ボックスの右にある[追加]ボタンをクリックします。[部品 3 <Crank>, 表面 <未指定>]がこのボックスにリストされます。
   5. [2 番目のスポーク]の[部品]フィールドに 6 を指定します。
   6. [接続スポーク]の[部品]フィールドに 7 を指定します。

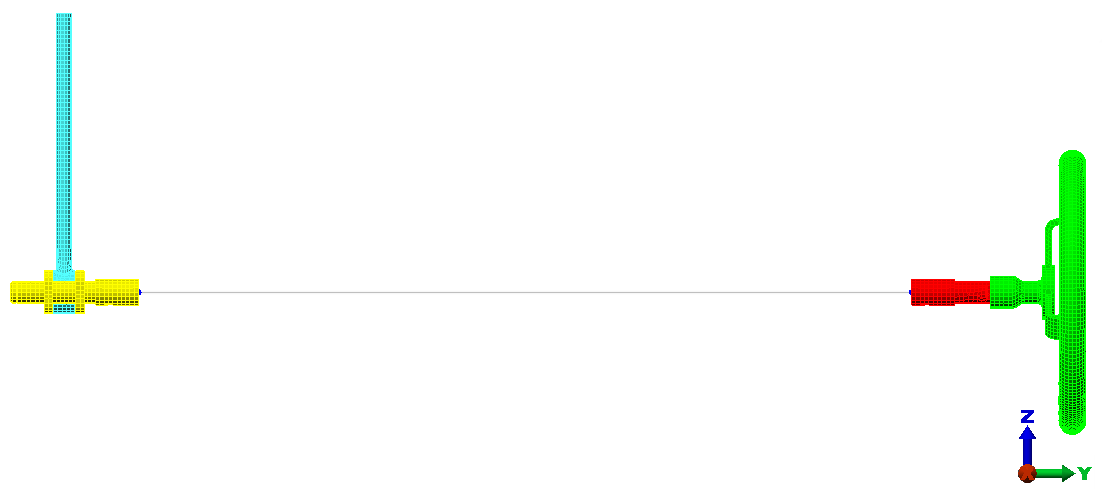

   7. [OK]をクリックします。モデルが次の図のようになります。
