拘束を適用する

次に、モデルの一番下の 2 つの節点に固定境界条件を適用します。

1. [表示] [ナビゲーション] [方向] [正面図]が表示されていることを確認します。

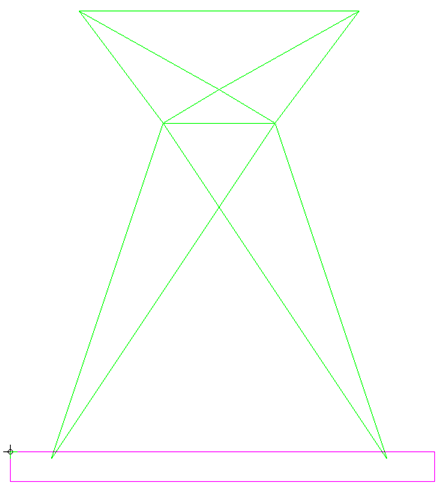

2. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [節点]コマンドをアクティブにし、マウスをクリックしてドラッグすることにより、次の図に示すように、モデルの一番下部分を囲むボックスを描きます。一番下の 2 つ節点のみが選択されていることを確認します。

3. [セットアップ] [拘束] [一般拘束]をクリックします。
   1. [固定]をクリックします。
   2. [OK]をクリックします。
