力を適用する

次に、節点力を一番上のコーナーの節点に適用します。

1. [選択] [形状] [点または長方形]コマンドと [選択] [選択] [節点]コマンドをアクティブにし、モデルの左上の節点をクリックします。

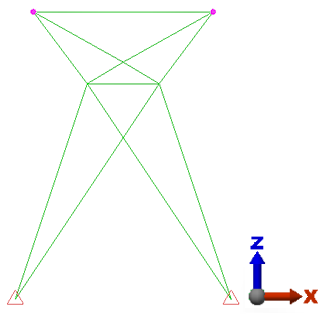

2. [Ctrl]を押しながら、右上の節点をクリックします。次に示すように、2 つの頂点が選択されたはずです。



3. [セットアップ] [荷重] [力]をクリックします。
   1. [大きさ]フィールドに 5000 と入力します。
   2. [Z]ラジオ ボタンを選択します。指定した大きさの力が各節点に適用されるため、合計 10,000 lbf の力を適用したことになります。
   3. [方向を反転]ボタン()をクリックして、[大きさ]ボックス内の符号を反転して、荷重の方向を反転します。ここでは、力が -Z 方向(下向き)に作用するようにします。
   4. [OK]をクリックします。
