SIS는 스웨덴의 계산 표준이며 모든 스칸디나비아 국가에서 약간 변형되어 사용됩니다. AutoCAD Architecture에 포함된 SIS 표준에는 다음 절에서 설명하는 SIS 규칙의 하위 세트가 포함됩니다.
임차인/단위

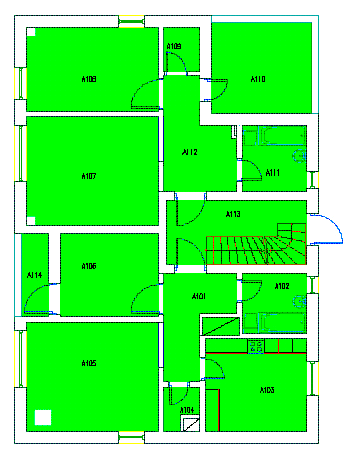

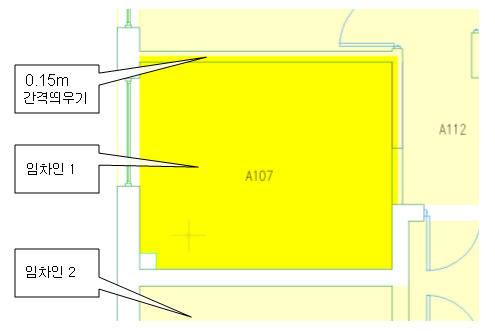

AutoCAD Architecture에서 SIS 영역 계산 표준을 선택하는 경우 구역 스타일 Unit Usage_SIS가 자동으로 작성됩니다. 이 구역 스타일은 도면에서 공간의 용도를 지정하는 데 사용됩니다. 사용 가능한 경계의 계산은 인접 공간이 같은 단위로 되어 있는지 여부에 따라 다릅니다. 인접 공간이 다른 구역에 부착되어 있으면 사용 가능한 경계는 벽 내부에 작성됩니다. 인접 공간이 동일한 구역에 있을 경우 사용 가능한 경계는 벽 내부로 0.15m 간격을 띄웁니다.
샤프트

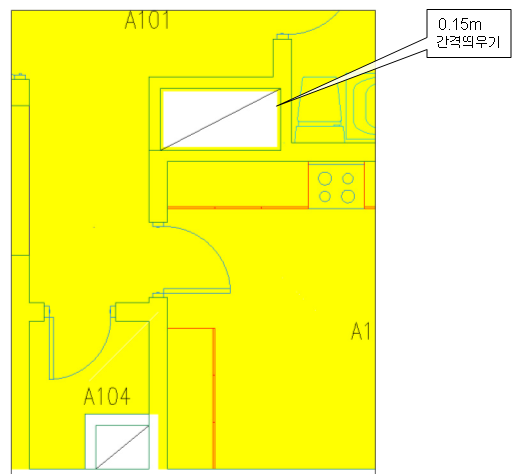

샤프트는 "샤프트"로 분류되어야 합니다. 샤프트 공간에는 사용 가능한 경계가 없습니다. 사용 가능 영역에 N/A가 보고됩니다. 샤프트가 인접 공간과 같은 구역에 있는 경우 인접 공간의 사용 가능한 경계는 샤프트 안쪽으로 0.15m까지 측정됩니다. 거리는 벽 내부로부터, 그리고 샤프트 내부까지 측정됩니다. 샤프트가 인접 공간과 같은 구역에 있지 않은 경우 인접 공간의 사용 가능한 경계는 벽 내부까지 측정됩니다.
AutoCAD 객체의 계산 규칙
닫힌 폴리선이나 직사각형과 같은 AutoCAD 객체를 사용하여 연관 공간에서 공제된 공간을 생성할 수 있습니다. 예를 들어 구성 공간 또는 사용할 수 없는 영역을 나타내기 위해 이 작업을 수행할 수 있습니다. AutoCAD 객체는 해당 동작을 조정할 수 있는 객체로 분류할 수 없으므로 SIS의 AutoCAD 객체로 형성된 닫힌 공제된 공간에는 다음과 같은 표준 동작이 적용됩니다.
- 순 영역: 닫힌 영역이 순 영역에서 공제됩니다.
- 사용 가능한 영역: 닫힌 영역이 사용 가능한 영역에서 공제됩니다.
- 총 영역: 닫힌 영역이 총 영역에서 공제되지 않습니다.
방 높이

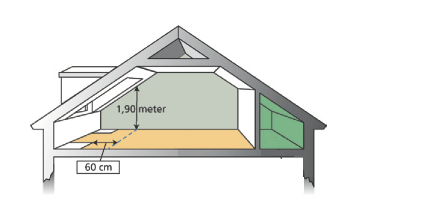

SIS 표준에 따라 공간이 측정 가능한 영역으로 계산되려면 공간은 방 높이가 1.90미터 이상이고 폭이 0.6미터 이상이어야 합니다. 이 소프트웨어와 함께 제공되는 SIS 계산 표준에서는 각 공간의 높이를 자동으로 확인하여 공간 높이 조건에 맞는지 확인합니다. 그렇지 않으면 순 영역(NTA)과 사용 가능한 영역(BRA)에 대한 경계가 SIS 표준 규칙에 따라 간격띄우기됩니다.
방 높이 규칙은 연관 3D 자유형 공간에만 적용됩니다. 돌출된 3D 공간의 경우 사용자 정의 공간 높이가 공간에 균일하게 사용됩니다.
순 영역(NTA)
SIS 표준으로 순 경계를 생성하는 경우에는 다음 규칙이 적용됩니다.
- 순 경계는 벽의 내부까지 측정됩니다.

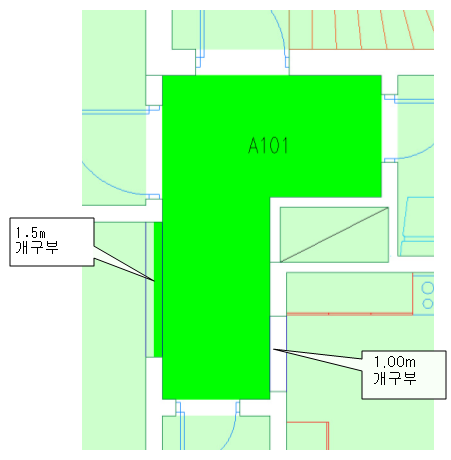

- 벽 개구부의 폭이 1.50m 이상인 경우 순 경계는 벽의 중심으로 간격띄우기됩니다.
- 문의 폭이 1.50m 이상일 경우 순 경계는 문 프레임의 내부로 간격띄우기됩니다.
- 벽 개구부의 폭이 1.50m 미만일 경우 순 경계는 벽의 내부까지 측정됩니다.
- 기둥이 경계 공간으로 설정된 경우에는 기둥의 영역이 순 영역에서 빼집니다.
사용 가능한 영역(BRA)
SIS 표준으로 사용 가능한 경계를 생성하는 경우에는 다음 규칙이 적용됩니다.
- 공간에 인접 공간이 있으면 공간의 사용 가능한 경계는 벽 안쪽으로 0.15m 간격띄우기됩니다. 벽의 폭이 0.30m 미만인 경우 벽의 중심으로 간격띄우기됩니다. 인접 영역이 없으면 사용 가능한 영역을 벽의 내부까지 측정합니다.

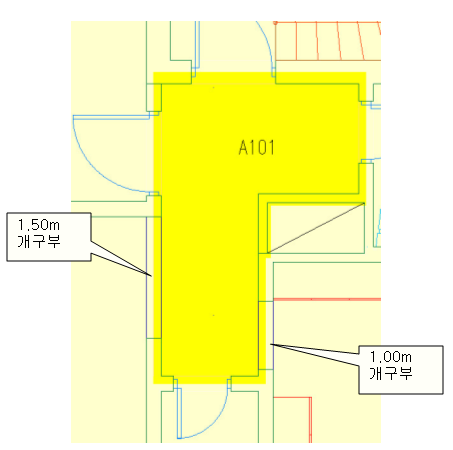

- 벽 개구부의 폭이 1.50m 이상인 경우 사용 가능한 경계는 벽의 중심선으로 간격띄우기됩니다.
- 문의 폭이 1.50m 이상인 경우 사용 가능한 경계는 문 프레임의 내부까지 측정됩니다.
- 벽 개구부의 폭이 1.50m 미만인 경우 사용 가능한 경계는 벽 안쪽으로 0.15m 간격띄우기됩니다.

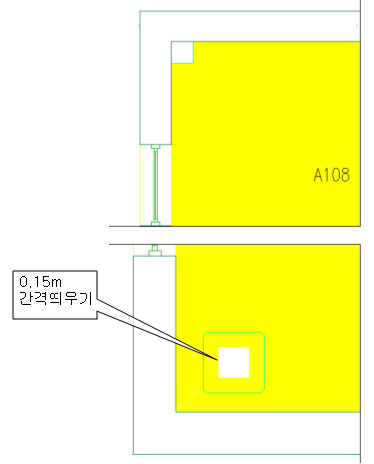

- 기둥이 경계 공간으로 설정된 경우에는 사용 가능한 경계는 기둥 안쪽으로 0.15m 간격띄우기됩니다. 기둥 영역의 나머지 부분은 사용 가능한 영역에서 빼집니다.
독립 기둥은 내부 벽으로 계산됩니다. 사용 가능한 경계는 기둥 안쪽으로 0.15m 간격띄우기됩니다.
총 영역
SIS 표준으로 총 경계를 생성하는 경우에는 다음 규칙이 적용됩니다.

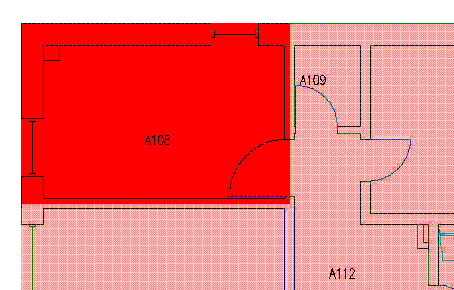

- 공간에 인접 공간이 있으면 총 경계는 벽의 중심선까지 측정됩니다. 인접 공간이 없으면 총 경계는 벽 반대쪽으로 간격띄우기됩니다.
- 기둥이 경계 공간으로 설정된 경우에는 총 영역에서 기둥의 영역을 빼지 않습니다.
