다음 절차에 따라 객체의 폴리선 또는 2D 프로파일을 공간으로 변환하십시오. 이 방법은 보통 벽, 기둥, 계단 및 기타 건물 객체의 윤곽선으로 이루어지는 구조 공간을 정의하는 데 유용할 수 있습니다.
객체의 프로파일로부터 생성된 새 공간은 공간 도구에 정의된 특성으로 작성됩니다. 특정 설정이 공간 도구 특성에서 정의안됨(--)으로 설정되었거나 도구 특성에서 설정할 수 없을 경우 특성 팔레트에서 마지막으로 사용한 설정이 사용됩니다.
다음 객체 윤곽선을 공간 경계로 사용할 수 있습니다.
- 벽/커튼월
- 기둥/버팀기둥/빔/슬래브
- 문/창/조합창
- 지붕/지붕 슬래브/슬래브
- 계단/난간
- 매스 요소/매스 그룹
- AEC 폴리곤
- 프로파일
- 닫힌 폴리선

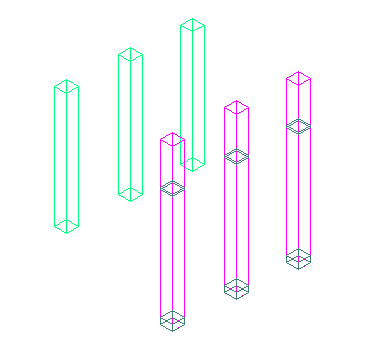

기둥 객체(왼쪽), 공간으로 변환(오른쪽)
- 사용할 공간 도구가 들어 있는 도구 팔레트를 열고 선택합니다.
(원하는 도구를 표시하기 위해 스크롤 막대로 이동해야 할 수도 있습니다.)
- 공간 도구를 마우스 오른쪽 버튼으로 클릭하고 도구 특성 적용 대상
라인워크 및 Aec 객체를 클릭합니다. - 변환할 객체 및 닫힌 폴리선을 선택하고 Enter 키를 누릅니다.
- 공간으로 변환 워크시트의 절단 평면 높이에서 새 공간의 프로파일을 생성하기 위해 절단해야할 객체의 높이를 지정합니다.
- 기본 객체를 지우려면 배치 형상 지우기를 선택합니다. 도면에 객체를 유지하려면 이 옵션이 선택 해제되어 있는지 확인합니다.
- 화면에서 절단 평면 높이를 정의하려면 화면 상에 지정을 선택합니다.
- 확인을 클릭합니다.
- 필요한 경우 도면에서 절단 평면 높이를 선택합니다.
