구역에서 폴리선을 작성하려면

다음 과정에 따라 다음과 같은 경우 구역에서 폴리선을 작성하십시오.

• 평면을 폴리선만 처리할 수 있는 응용프로그램에 내보낼 경우
• 다른 작업을 위해 공간 프로파일을 필요로 할 경우

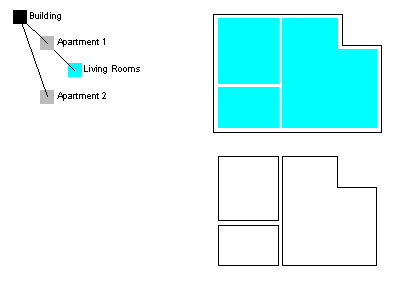

구역으로부터 폴리선 작성

공간을 폴리선으로 변환한 후 폴리선을 공간으로 다시 변환할 수 있습니다.

주: 순 경계, 사용 가능한 경계 및 총 경계가 기준 경계로부터 간격띄우기되어 있을 경우 폴리선은 각 경계에 대해 작성됩니다.

1. 폴리선으로 변환할 공간이 들어 있는 구역을 선택합니다.
2. 구역 탭수정 패널폴리선 작성을 클릭합니다.
3. 다음과 같이 폴리선 소스를 지정합니다.
   • 직접 부착된 공간만 사용하여 폴리선을 작성하려면 명령행에 D(직접 부착된 공간)를 입력합니다.
   • 공간이 직접 부착되어 있는지 하위 구역을 통해 부착되어 있는지에 상관없이 모든 부착된 공간을 사용하여 폴리선을 작성하려면 Enter 키를 누릅니다.

   폴리선이 지정된 공간의 맨 위에 작성됩니다. 해당 폴리선을 다른 폴리선처럼 편집할 수 있습니다.

팁: 폴리선이 공간 위에 있는 경우 폴리선 없이 공간을 선택하기가 어려울 수 있습니다. 다음 중 하나를 수행합니다.
• Ctrl 키를 누르고 경계를 클릭합니다. 그런 다음 공간이 강조 표시될 때까지 클릭합니다.
• 공간 해치가 표시되면 해치를 클릭합니다.
• 명령행에 QSELECT를 입력하고 공간을 필터링합니다.
