사용자 정의 명령 도구를 사용하려면

AutoCAD Architecture에는 사용자 정의 명령을 위해 사용자화할 수 있는 빈 명령 도구가 2개 있습니다.

• 명령 도구: 여러 명령 시퀀스를 실행할 수 있는 간단한 빈 명령 도구입니다. 허용되는 명령에는 AutoCAD 및 AutoCAD Architecture 명령, VBA 매크로 및 응용프로그램, AutoLISP 루틴, 스크립트가 포함되어 있습니다.
• 특성이 있는 명령 도구: 선, AutoCAD 치수 또는 솔리드와 같은 AutoCAD 객체를 생성하는 명령에 대해 이 도구를 사용합니다. 도구에서 설정할 수 있는 색상, 도면층, 선종류 및 선가중치의 특성 설정은 AutoCAD 객체를 작성하는 경우에만 사용됩니다. 이 도구를 사용하여 AEC 객체를 작성한 경우 이 객체의 화면표시 시스템에서 지정한 도면층, 색상 및 선종류 설정이 우선적으로 적용됩니다. 명령 도구를 사용하여 AEC 객체를 작성하려면 간단한 명령 도구를 사용하는 것이 좋습니다.

명령 도구는 컨텐츠 검색기에서 빈 명령 도구를 도구 팔레트로 복사한 다음 명령 특성을 편집하는 방식으로 작성합니다.

1. 홈 탭작성 패널도구 드롭다운컨텐츠 검색기를 클릭합니다.
2. 스톡 도구 카탈로그도움말 도구로 이동합니다.
3. 커서를 일반 명령 도구 옆에 있는 i-drop 아이콘 위로 이동하여 도구를 도구 팔레트로 끕니다.
4. 도구 팔레트에서 명령 도구를 선택하고, 마우스 오른쪽 버튼을 클릭한 후, 특성을 클릭합니다.

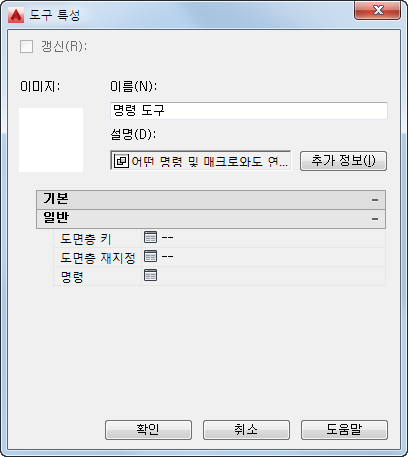

   명령 도구 특성

5. 필요에 따라 다음 도구 특성을 변경합니다.

   특성	설명
   이름	일반 명령 도구 이름을 도구의 기능을 설명하는 이름으로 바꿀 수 있습니다.
   설명	명령 도구에 자세한 설명을 추가할 수 있습니다.
   도면층 키	이 명령으로 작성한 객체를 삽입할 도면층을 정의하는 도면층 키를 지정합니다.
   도면층 재지정	선택한 도면층 키에 대해 재정의를 정의합니다.
   명령	도구에서 실행할 명령을 지정합니다. 명령 도구에서 유효한 명령 유형은 다음과 같습니다. AutoCAD 및 AutoCAD Architecture 명령 AutoLISP 루틴 VBA 매크로 및 응용프로그램 스크립트
   이미지	기본적으로 명령 도구에는 연관된 이미지가 없습니다. 도구의 기능을 나타내는 이미지를 추가하려면 빈 이미지 영역을 마우스 오른쪽 버튼으로 클릭한 다음 이미지를 선택합니다.

6. 확인을 클릭합니다.
