2D 단면/입면에서 재료 정의를 병합하려면

다음 과정에 따라 2D 단면/입면을 작성할 때 재료 정의를 병합하십시오.

실제 단일 객체가 AutoCAD Architecture에서는 다른 객체로 모델링될 경우가 있습니다. 예를 들어, 콘크리트 기초는 슬래브 및 벽에서 모형화됩니다. 이런 객체는 단면 및 입면으로 이루어진 하나의 기초 객체로 나타나야 합니다. 일반 재료 정의를 병합하는 새 옵션을 사용하여 이런 결과를 얻을 수 있습니다. 2D 단면/입면을 작성할 때 해당 재료 정의의 모든 객체가 하나의 객체로 결합됩니다. 동일한 평면 간의 모서리는 제거됩니다.

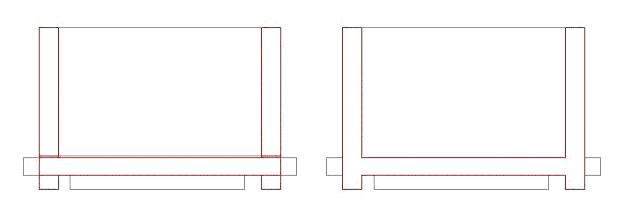

병합된 벽 및 슬래브(오른쪽)

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.

   현재 도면이 트리 뷰에 확장된 상태로 스타일 관리자가 표시됩니다.

2. 다목적 객체를 확장한 후 재료 정의를 확장합니다.
3. 변경할 재료 정의를 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 변경사항을 나타낼 화면표시 표현을 선택한 후 스타일 재지정을 선택합니다.

   굵은체로 표시된 화면표시 표현은 현재 화면표시 표현입니다.

6. 필요에 따라 를 클릭합니다.
7. 기타 탭을 클릭합니다.
8. 2D 단면/입면 규칙에서 일반 재료 병합을 선택합니다.
9. 확인을 클릭합니다.
