상세 구성요소 도구 수정 정보

작업영역의 도구 팔레트에 있는 상세 구성요소 도구는 도구 특성 워크시트를 통해 수정할 수 있습니다. 도구를 오른쪽 클릭한 후 특성을 클릭하여 도구 특성 워크시트에 액세스합니다. 컨텐츠 검색기에서 카탈로그의 도구를 수정하려면 먼저 도구를 작업영역의 팔레트로 복사해야 합니다.

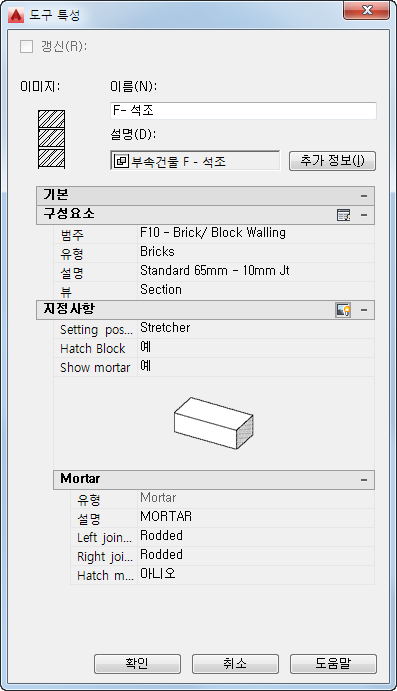

도구 특성 워크시트의 모양은 구성요소의 유형과 특성 설정의 현재 구성에 따라 달라집니다. 다음 그림은 샘플 기본 도구 팔레트에 포함되어 있는 04 - 석조 도구에 대한 도구 특성 워크시트의 두 가지 구성을 보여줍니다. 도구는 두 가지 경우에서 모두 표준 3/8" 결합 벽돌을 추가하도록 설정되어 있지만, 첫 번째 구성에서는 뷰 특성이 단면으로 설정된 반면 두 번째 구성에서는 뷰 특성이 입면(패턴)으로 설정되어 있습니다. 다른 뷰에서 다르게 방향을 지정할 수 있는 상세 구성요소의 경우, 뷰 설정은 이미지를 도면에 삽입하는 데 사용된 특정 도면 루틴을 결정합니다. 뷰 설정이 다르면 워크시트에서 그림의 방향이 달라집니다. 또한 모르타르 지정사항은 입면(패턴) 설정에 적용할 수 없으며 해당 구성에 대해서도 표시되지 않습니다. 지정사항 아래 표시된 특성은 기타 설정에 따라 달라질 수도 있습니다. 예를 들어, 뷰 설정이 단면일 때 모르타르 특성 표시가 아니오인 경우 다른 모르타르 특성은 표시되지 않습니다. 일부 상세 구성요소의 경우 적용되는 지정사항이 없으며 헤딩이 표시되지 않습니다.

상세 구성요소 도구 특성 워크시트 구성

다음 테이블에서 대부분의 상세 구성요소 삽입 도구에 공통적인 도구 특성 워크시트 범주 및 설정을 설명합니다.

특성/범주 이름	설명
이미지	데이터베이스의 테이블에 있는 구성요소에 대해 지정된 이미지를 표시합니다. 지정된 이미지가 없으면 테이블에 대한 이미지가 표시됩니다. 이미지를 오른쪽 클릭한 후 이미지 갱신을 클릭하여 데이터베이스에서 도구에 대한 스톡 이미지를 다시 호출하거나, 이미지를 오른쪽 클릭한 후 이미지 지정을 클릭하여 다른 이미지를 찾아볼 수 있습니다.
이름	도구 이름. 이 이름은 샘플 팔레트에 있는 도구 중 하나에 원래 지정된 이름이거나, 상세 구성요소 관리자에서 도구를 복사한 경우 상위 크기 테이블의 설명 열에 지정된 이름입니다. 구성요소 아래의 범주, 유형 또는 크기 특성을 변경하더라도 이름은 업데이트되지 않습니다. 그러나 이름을 편집할 수 있습니다.
설명	도구가 카탈로그에 게시된 경우 사용되는 도구 설명입니다. 워크시트 아이콘을 클릭하여 설명 편집 상자를 열면 설명을 변경할 수 있습니다.
구성요소	이 행에 있는 워크시트 아이콘을 클릭하면 구성요소 선택 대화상자를 통해 상세 구성요소 관리자에 액세스할 수 있고, 설명, 설명 및 유형 또는 설명, 유형 및 범주에 대한 설정을 변경할 수 있습니다. 범주 설정을 변경하더라도 이름, 설명 및 이미지 특성은 자동으로 업데이트되지 않습니다.
범주	설명 특성에 의해 지정된 구성요소를 포함하는 테이블의 상위인 그룹 또는 하위 그룹을 지정합니다. 다른 그룹 또는 하위 그룹이 동일한 상위 그룹 내에서 동일한 계층 구조 단계에 있을 경우, 드롭다운 리스트에서 선택할 수 있습니다.
유형	설명 특성에 의해 지정된 특정 구성요소를 포함하는 테이블을 지정합니다. 드롭다운 리스트에서 동일한 상위 그룹 또는 하위 그룹 내의 다른 테이블을 선택할 수 있습니다.
설명	지정된 유형 및 범주의 특정 구성요소를 지정합니다. 동일한 테이블 내의 다른 구성요소를 드롭다운 리스트에서 선택할 수 있습니다.
뷰	구성요소의 방향을 정하는 뷰 유형을 지정합니다. 가능한 값은 단면, 평면도, 입면 및 입면(패턴)입니다. 볼트와 같은 구성요소의 경우, 머리, 면, 볼트 또는 너트와 같은 구성요소 특정 용어가 사용됩니다. 지정된 구성요소에 대해 둘 이상의 뷰를 적용할 수 있는 경우 드롭다운 리스트가 나타납니다. 이 설정이 도면 루틴을 결정하고 명령행이 삽입 프로세스를 요청하는 메시지를 나타냅니다.
지정사항	이 행에 있는 아이콘을 클릭하면 상세 구성요소가 삽입될 방향을 나타내는 이미지가 표시됩니다(뷰 특성에 의해 결정). 여기에 표시된 다른 특성은 지정된 뷰 설정으로 구성요소를 삽입하는 데 필요한 최상위 매개변수를 제공합니다. 뷰 설정을 하나만 가질 수 있는 구성요소에서 지정사항 특성은 표시되지 않습니다.
