2D 배치 그리드를 기준으로 하는 커튼월 단위 그리드를 작성할 수 있습니다. 도면에 2D 배치 그리드가 이미 있는 경우 해당 그리드를 커튼월 단위로 쉽게 변환할 수 있습니다. 또한 배치 그리드에 익숙한 경우 커튼월 단위를 작성한 후 커튼월 명령을 적용하여 보다 자세한 내용을 확인할 수 있습니다.
2D 배치 그리드를 커튼월 단위로 변환
2D 배치 그리드에서 커튼월 단위를 작성할 때 새 커튼월 단위 스타일도 작성합니다. 새 커튼월 스타일 단위의 부속건물은 배치 그리드의 분할로부터 가져옵니다.
커튼월 단위 그리드는 수평 또는 수직 방향으로 분할된 1차원 유형입니다. 커튼월 단위에서는 2차 그리드가 내포된 1차 그리드를 사용하여 2D 배치 그리드에서 수평 및 수직 패턴을 작성합니다.
2D 배치 그리드에서 커튼월 단위 그리드를 작성하려면, 커튼월 단위에서 1차 그리드의 방향을 결정해야 합니다. 수평을 선택할 경우, 1차 그리드가 2차 그리드의 수직 분할을 통과하는 수평 분할을 갖습니다. 수직을 선택할 경우, 1차 그리드가 2차 그리드의 수평 분할을 통과하는 수직 분할을 갖습니다.

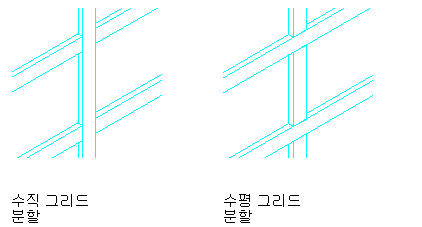

1차 분할 방향 지정

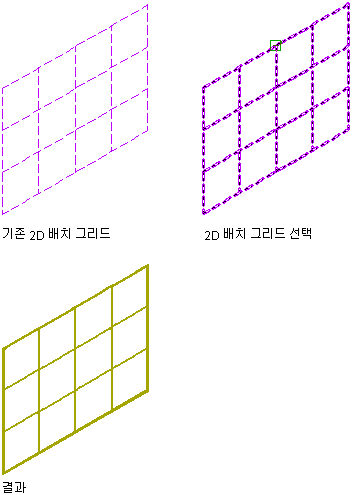

2D 배치 그리드의 수평선 및 수직선은 커튼월 그리드의 분할을 정의합니다. 그리드 셀, 프레임 및 멀리언에는 기본 정의가 지정됩니다.
- 배치 그리드를 작성합니다.
- 명령행에 cwunit를 입력합니다.
- c(변환)를 입력합니다.
- la(LayoutGrid)를 입력합니다.
- 배치 그리드를 선택합니다.
- 배치 그리드를 지우려면 y(예)를 입력합니다. 커튼월 단위가 작성된 후에 배치 그리드가 남아 있도록 하려면 n(아니오)을 입력합니다.
- 1차 분할에 대한 메시지가 나타나면 v(수직) 또는 h(수평)를 방향으로 입력합니다.
- 새 커튼월 단위 스타일의 이름을 입력합니다.
- 확인을 클릭한 후 Enter 키를 눌러 명령을 종료합니다.
