커튼월은 창 및 문과 같은 객체를 삽입하기 위해 그리드 또는 작업 프레임을 제공합니다. 커튼월에는 기준선, 지붕선 및 바닥판 선과 같은 표준 벽과 매우 유사하며 간섭이 허용됩니다. 문, 창 및 조합창/문을 표준벽과 같이 커튼월에 삽입할 수는 있지만 삽입 과정은 다릅니다.
커튼월 그리드
커튼월은 하나 이상의 그리드로 구성됩니다. 커튼월의 각 그리드에는 수평 분할과 수직 분할 중 한 가지만 있지만 여러 그리드를 내포하여 단순한 패턴에서 복잡한 패턴까지 다양한 패턴을 작성할 수 있습니다.
커튼월 내포된 그리드 예제
그리드의 각 셀에는 석재 칸막이 벽 또는 글래이징 등과 같은 기본 클래딩 재료를 나타내는 패널 채우기나 창 또는 문 등과 같은 객체가 포함될 수 있습니다.

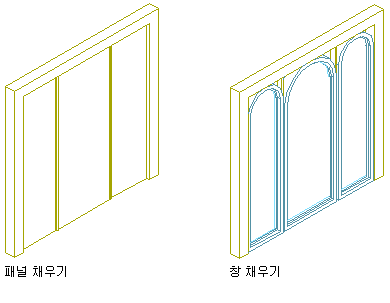

지정된 커튼월 채우기 유형
커튼월 단위 및 조합문/창
그리드에 삽입할 수 있는 다른 객체에는 커튼월 단위 및 조합창/문이 포함됩니다. 커튼월 단위는 주 커튼월 내에서 반복되는 복잡한 요소를 나타내도록 설계되었습니다.

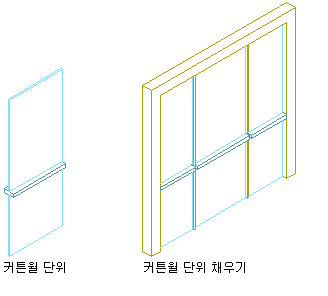

지정된 커튼월 단위 채우기
조합창은 커튼월 단위와 유사하게 작동하지만 패널 채우기나 문 또는 창과 같은 객체가 포함될 수 있습니다. 조합창/문은 커튼월 및 표준 벽에 삽입할 수 있습니다.

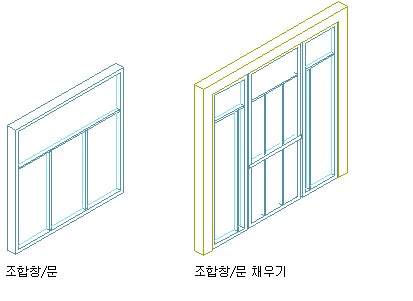

지정된 조합창/문 채우기
커튼월 단위와 조합창/문을 사용하면 내포된 그리드를 많이 사용하지 않고도 커튼월을 쉽게 편집할 수 있습니다.

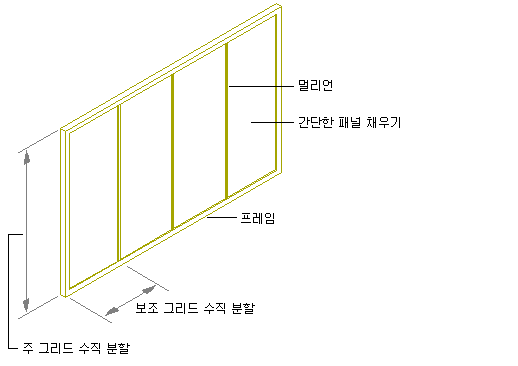

그리드의 요소
그리드는 커튼월, 커튼월 단위 및 조합창/문의 기초입니다. 그리드에는 다음과 같은 4개의 요소 유형이 있습니다.
- 분할: 그리드의 방향(수평 또는 수직) 및 셀의 개수를 정의합니다.
- 셀 채우기: 다른 그리드, 패널 채우기 또는 창이나 문과 같은 객체를 포함합니다.
- 프레임: 1차 그리드 및 내포된 그리드의 외곽 모서리를 정의합니다.
- 멀리언: 셀들 사이의 모서리를 정의합니다.
각 요소 유형에는 해당 유형의 요소 모양을 설명하는 기본 정의가 지정됩니다.
| 요소 유형 | 기본 정의 |
|---|---|
| 부속건물 | 고정된 셀 치수 13'의 1차 수평 그리드와 고정된 셀 치수 3'의 2차 수직 그리드 |
| 셀 채우기 | 두께가 2"인 간단한 패널을 포함하는 셀 |
| 프레임 | 폭 3", 깊이 3" 그리드의 왼쪽, 오른쪽, 맨 위 및 맨 아래 외부 모서리 |
| 멀리언 | 폭 1", 깊이 3"인 셀 사이의 모서리 |
그리드 요소 유형 지정
새 요소 정의를 작성한 후 해당 정의를 커튼월 내에 지정할 수 있습니다. 예를 들어, 다중 채우기 정의를 작성한 후 그리드의 특정 셀에 서로 다른 채우기를 지정할 수 있습니다.
커튼월 셀에 서로 다른 채우기 지정
마찬가지로 다중 프레임 정의를 작성한 후 각 프레임 모서리(맨 위, 맨 아래, 왼쪽 또는 오른쪽)에 서로 다른 정의를 할당할 수 있습니다. 또한 다중 멀리언 정의를 작성할 수도 있습니다.

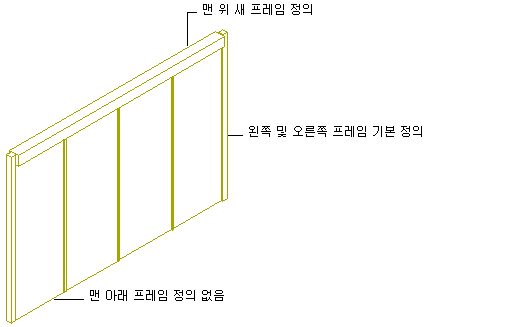

각 프레임 모서리에 대한 서로 다른 프레임 정의 지정
커튼월 설계 테스트
AutoCAD Architecture와 함께 제공된 템플릿은 커튼월 스타일뿐만 아니라 커튼월 단위 스타일 및 조합창/문 스타일을 제공합니다. 커튼월 기능에 익숙해지기 위해 이러한 기존 스타일을 살펴보고 이러한 스타일로 테스트해볼 수 있습니다. 이렇게 하면 커튼월 동작을 더 쉽게 이해하고 자신의 커튼월 설계를 작성할 수 있습니다. 커튼월 스타일 및 커튼월 단위 스타일은 C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles₩Imperial 또는 C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles₩Metric 아래에서 찾을 수 있습니다.
