커튼월 단위 그리드에 부속건물을 지정하려면

다음 과정에 따라 커튼월 단위 그리드에 부속건물을 지정하십시오. 분할은 그리드 방향(그리드 셀 및 멀리언의 방향이 수평인지 또는 수직인지 여부) 및 분할 유형(셀 개수와 크기)를 정의합니다.

부속건물을 정의한 후 1차 그리드 및 내포된 그리드에 해당 정의를 지정할 수 있습니다. 내포된 그리드는 셀 할당값으로 내포된 그리드를 선택하여 작성됩니다.

1. 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다 .
2. 건축 객체를 확장한 후 커튼월 단위 스타일을 확장합니다.
3. 커튼월 단위 스타일을 선택합니다.
4. 설계 규칙 탭을 클릭합니다.
5. 왼쪽 창에서 부속건물을 지정할 그리드를 선택합니다. 선택한 그리드의 이름이 분할 할당값 행 아래의 표에 나타납니다.
   팁: 그리드 이름을 바꾸려면 그리드를 선택하고 이름바꾸기를 클릭한 후 새 이름을 입력합니다.

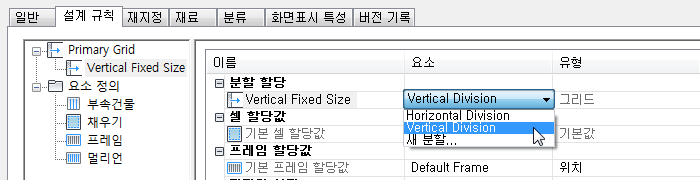

6. 해당 그리드의 요소 열을 클릭하고 리스트에서 분할 정의를 선택합니다.
7. 확인을 클릭합니다.
