커튼월은 표준 벽과 거의 같은 방법으로 작성됩니다. 또한 스타일, 높이, 시작점 및 끝점을 지정할 수 있습니다. 커튼월에는 직선 또는 곡선을 사용하거나 두 선을 혼합하여 사용할 수도 있습니다.
AutoCAD Architecture에서 제공하는 도구를 사용하여 특정 커튼월 스타일 및 기타 사전 정의된 특성을 가진 커튼월 도구를 선택함으로써 커튼월을 신속하게 배치할 수 있습니다. 도구의 모든 기본 설정을 사용하거나, 스타일으로 조정되지 않는 특성을 변경할 수 있습니다. 또한 2차원(2D) 줄, 호 및 원에서 기존 벽, 입면 스케치, 2D 배치 그리드 또는 사용자 그리드에 도구 특성을 적용하여 새 커튼월을 작성하는 데에도 커튼월 도구를 사용할 수 있습니다.

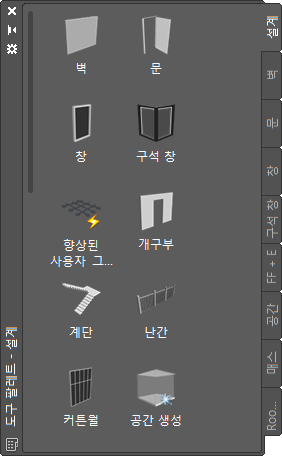

커튼월 도구가 있는 도구 팔레트
다음 팔레트에는 하나 이상의 커튼월 도구가 들어 있습니다.
| 도구 팔레트 | 커튼월 도구 |
|---|---|
| 설계 팔레트 그룹의 설계 팔레트 | 표준 커튼월 스타일에 대한 커튼월 도구 및 기타 커튼월 특성에 대한 기본 설정 |
| 컨텐츠 검색기의 설계 도구 카탈로그 | 커튼월 및 커튼월 단위 도구 패키지 |
| CAD 관리자에 의해 작성된 사용자 도구 팔레트 | 프로젝트 또는 사무용 표준에 맞게 CAD 관리자가 사용자화한 커튼월 스타일 및 특성을 가진 벽 도구 |
커튼월 도구를 사용하여 커튼월을 배치할 경우, 도구의 기본 설정을 사용하거나 스타일별로 조정되지 않은 모든 커튼월 특성에 대한 설정을 변경할 수 있습니다.
