연습 6: 다른 객체를 참조하는 레이블 스타일 작성

이 연습에서는 참조 문자 구성요소를 사용하여 서로 다른 두 가지 유형의 객체에 주석을 추가하는 단일 레이블 스타일을 작성합니다.

참조 문자 레이블 구성요소를 사용하여 단일 레이블로 여러 객체 유형에 주석을 추가합니다. 지표면, 종단, 구획 및 선형에 대한 참조를 삽입할 수 있습니다. 각 참조 문자 구성요소는 하나의 AutoCAD Civil 3D 객체만 참조할 수 있습니다. 한 가지 레이블 스타일이 여러 객체를 참조하도록 해야 하는 경우에는 참조된 각 객체에 대해 별도의 참조 문자 구성요소를 작성합니다.

이 연습에서는 각 수평 지오메트리 점에서 선형 측점과 지표면 표고를 화면표시하는 레이블 스타일을 작성합니다.

이 연습은 연습 5: 레이블 스타일 변경에서 계속됩니다.

다른 객체를 참조하는 레이블 스타일 작성

    주:

    이 연습에서는 이전 연습에서 수정한 내용이 포함된 Labels-5c.dwg을(를) 사용합니다.

  1. 도구공간의 설정 탭에서 선형레이블 스타일측점지오메트리 점 집합을 확장합니다. 눈금 및 선과 수직을(를) 마우스 오른쪽 버튼으로 클릭합니다. 복사를 클릭합니다.
  2. 레이블 스타일 작성기 대화상자의 정보 탭에서 이름으로 선형 측점에서의 지표면 표고를 입력합니다.
  3. 배치 탭을 클릭합니다.

    이 탭을 사용하여 레이블 스타일 구성요소를 작성하고 편집할 수 있습니다. 기존 선과 지오메트리 점 구성요소를 수정한 다음 새 레이블 스타일에 대해 두 개의 새로운 레이블 구성요소를 작성합니다. 첫 번째 구성요소는 지표면 표고를 화면표시하고, 두 번째 구성요소는 선형 측점을 화면표시합니다.

  4. 구성요소 이름 아래에서 선을(를) 선택합니다. 다음 매개변수를 지정합니다.
    • 시작점 고정 부착요소: 눈금
    • 시작점 부착점: 중간 중심
    • 길이: 15.00mm
  5. 구성요소 이름 아래에서 지오메트리 점 및 측점을 선택합니다. 다음 매개변수를 지정합니다.
    • 고정 부착요소: 선
    • 부착점: 끝
    • 부착: 중간 왼쪽
    • X 간격띄우기: 2.00mm
  6. 옆에 있는 화살표를 클릭합니다. 참조 문자를 클릭합니다.

    참조 문자 레이블 구성요소는 도면에서 레이블을 지정하는 객체 유형이 아닌 다른 객체 유형을 참조합니다. 이 경우 참조 문자 구성요소는 지표면 객체를 참조합니다.

  7. 유형 선택 대화상자에서 지표면을(를) 선택합니다. 확인을 클릭합니다.
  8. 레이블 스타일 작성기 대화상자에서 다음 매개변수를 지정합니다.
    • 이름: 표고
    • 고정 부착요소: 지오메트리 점 및 측점
    • 부착점: 맨 아래 왼쪽
    • 부착: 맨 위 왼쪽
  9. 문자 아래의 내용 행에서 값 셀을 클릭합니다. 을 클릭합니다.
  10. 문자 구성요소 편집기 대화상자의 미리보기 창에서 레이블 문자를 EL:으로 대치합니다. 특성 아래에서 지표면 표고 을(를) 선택합니다. 을 클릭하여 지표면 표고 특성을 미리보기 창으로 이동합니다.

    미리보기 창의 특성 블록 모양은 다음과 같아야 합니다.

    EL: <[Surface Elevation(Um|P3|RN|AP|Sn|OF)]>

  11. 확인을 클릭합니다.
  12. 레이블 스타일 작성기 대화상자에서 일반탭을 클릭합니다. 텍스트가 있는 부착 반전 특성을 True로 설정합니다.

    이 설정을 사용하면 읽기 쉬운 문자를 유지하기 위해 레이블을 반전할 때 레이블이 원래 레이블의 대칭 이미지로 표시되도록 합니다.

  13. 레이블 스타일 작성기 대화상자에서 확인을 클릭합니다.

다른 객체를 참조하는 레이블 스타일을 적용하려면

  1. 도면에서 주 도로와 동쪽 도로 선형의 교차로로 초점이동합니다.
  2. 주석 탭 레이블 및 테이블 패널 레이블 추가 메뉴 선형측점 레이블 추가/편집을 클릭합니다. 동쪽 도로 선형에서 측점 레이블 중 하나를 클릭합니다.
  3. 선형 레이블 대화상자에서 다음 매개변수를 지정합니다.
    • 유형: 지오메트리 점
    • 지오메트리 점 레이블 스타일: 선형 측점에서의 지표면 표고
  4. 추가를 클릭합니다.
  5. 지오메트리 점 대화상자에서 을 클릭하여 모든 확인란을 선택 취소합니다. 선형 시작 확인란을 선택합니다. 확인을 클릭합니다.
  6. 선형 레이블 대화상자에서 확인을 클릭합니다.
  7. 필요한 경우 레이블을 명확한 위치로 끕니다.

    레이블이 선형에 추가되지만 표고 값이 ???로 표시됩니다. 지표면을 표고 구성요소에 연결시키지 않았기 때문에 이러한 문자가 표시됩니다.

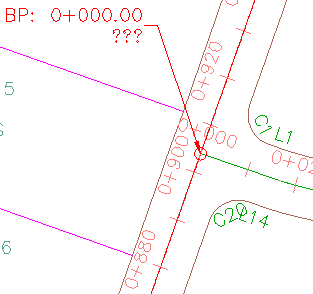

    레이블과 연관된 지표면이 없는, 선형 및 지표면을 참조하는 레이블 스타일

  8. Ctrl 키를 누른 채 선형 측점에서의 지표면 표고 레이블을 클릭합니다. 마우스 오른쪽 버튼을 클릭합니다. 레이블 특성을 클릭합니다.
  9. 특성 팔레트의 참조 문자 객체 아래에서 선형 측점에서의 지표면 표고 의 오른쪽에 있는 셀을 클릭합니다. 드롭다운 리스트를 클릭하고 리스트에 나타나는 지표면 이름을 선택합니다.

    레이블을 검사합니다. 이제 선형 교차로에 지표면 표고가 표시됩니다.

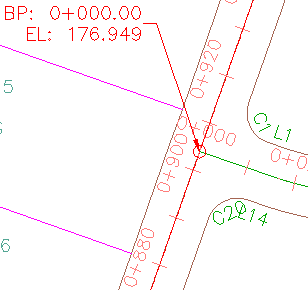

    선형 및 지표면을 참조하는 레이블 스타일

  10. Esc 키를 눌러 레이블을 선택해제합니다.

다음 튜토리얼을 계속하려면 레이블에서 표현식 사용으로 이동합니다.
