이 연습에서는 횡단에서 사면 횡단구성요소가 코리더 모형에 어떻게 적용되는지를 조사합니다. 현재 사면 매개변수가 사이트 조건에 대해 부적절한 측점을 보게 될 것입니다.
기존 코리더 조사
- 튜토리얼 도면 폴더에서 사용할 수 있는 Assembly-2a.dwg를 엽니다.
도면에는 두 개의 뷰포트가 있습니다. 완성된 코리더 표준횡단은 위쪽 뷰포트에 표시됩니다. 지표면, 코리더 및 종단 뷰는 아래쪽 뷰포트에 표시됩니다.
- 아래쪽 뷰포트에서 코리더를 선택합니다. 탭
패널
를 클릭합니다.
- 횡단 편집기 탭에서

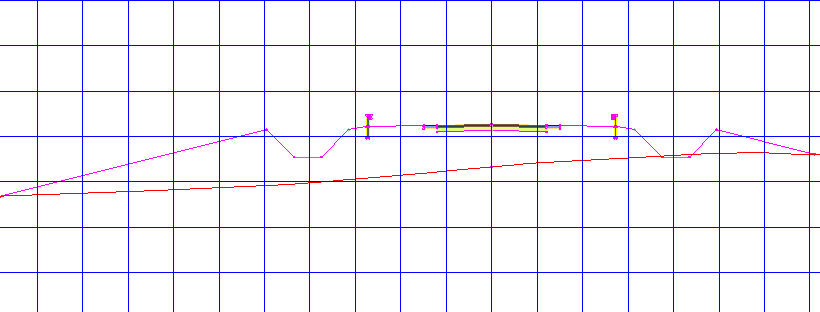

버튼을 사용하여 통과 도로 표준횡단이 코리더 측점에 어떻게 적용되는지 조사합니다. 표준횡단이 도로의 양쪽에 배수로를 작성합니다. 코리더의 시작과 끝에서 절토 및 성토가 양쪽에서 비교적 일관되어 있습니다.
다음 연습에서는 두 가지 조건에 대해 다룹니다.

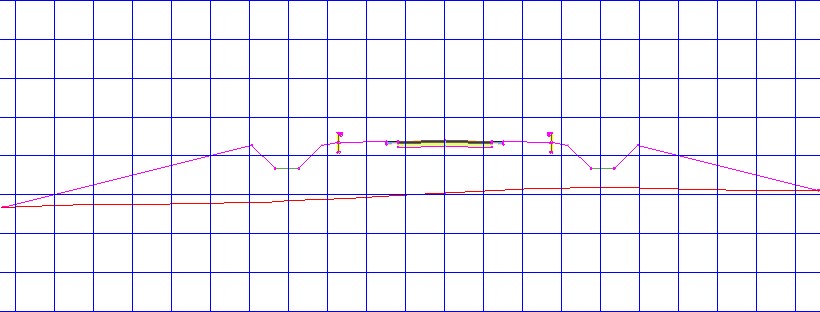

- 첫째, 측점 0+00에서 1+00까지의 성토 조건으로 인해 왼쪽의 성토가 상대적으로 깊어집니다. 코리더 표준횡단이 코리더의 다른 영역에는 알맞게 구성되어 있지만 이 영역에 다른 방식을 사용하기 위해 디자인을 수정합니다.

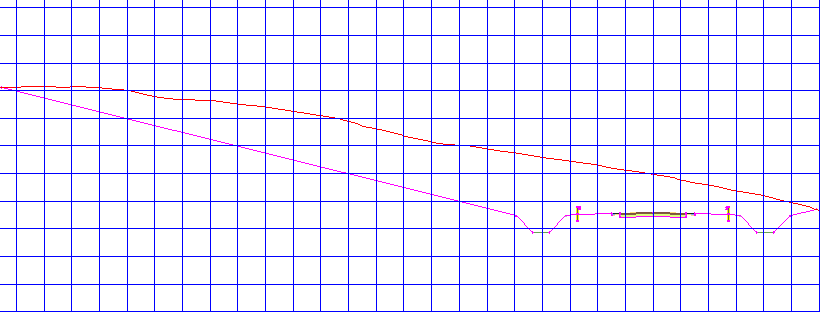

- 둘째, 측점 5+00에서 8+00까지 코리더의 왼쪽에서 훨씬 많은 양의 재료를 잘라내야 합니다. 통과 도로 표준횡단이 대부분의 코리더에 알맞지만 이 측점에는 적합하지 않습니다.
- 코리더 횡단 도구 보기/편집 도구막대에서
을 클릭하여 측점 0+00으로 돌아갑니다.
이 튜토리얼을 계속하려면 연습 2: 코리더 표준횡단에 조건부 횡단구성요소 추가로 이동합니다.
