참조로 인접한 형상선 표고를 설정하려면

참조별 인접 표고 명령을 사용하여 다른 형상선에 있는 점에서의 기울기, 경사 또는 표고 차를 기반으로 형상선, 측량 수치, 로트선 또는 3D 폴리선에 표고를 설정할 수 있습니다. 이 명령은 먼저 간격띄우기를 작성하지 않고 단계별 간격띄우기로 표고를 설정하는 것과 비슷합니다.

이 명령을 사용하여 한 형상선의 표고를 편집한 다음 첫 번째 형상선과 나란한 다른 관련 형상선의 표고를 업데이트할 수 있습니다.

  1. 수정 탭표고 편집 패널참조별 인접 표고 찾기를 클릭합니다.
  2. 참조 객체를 선택합니다.
  3. 편집할 형상선 또는 다른 객체를 선택합니다.

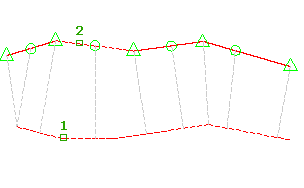

    참조 형상선에 투영되어 각 점의 참조 표고 위치를 나타내는 노란색 선뿐 아니라 형상선에서 편집될 각 점에 그림문자가 표시됩니다.

    참조 객체 범위에 있는 점만 수정할 수 있습니다.

  4. 다음 중 하나를 수행합니다.

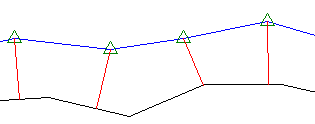

    • 표고 차를 입력합니다. 표고 차가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 기울기를 입력한 다음 기울기를 입력합니다. 기울기가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 경사를 입력하고 경사를 입력합니다. 경사가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 변수를 입력합니다. 변수 옵션은 각 점에 단계별로 적용되고 표고 차, 기울기 또는 경사를 확인하는 프롬프트를 표시합니다. 피쳐에 새 점을 삽입하지는 않습니다.

    점에 지정된 표고가 명령행에 표시됩니다.
