참조로 기울기를 확장하려면

참조별 기울기 확장 명령을 사용하면 다른 피쳐의 세그먼트 기울기를 확장하여 표고를 편집할 수 있습니다.

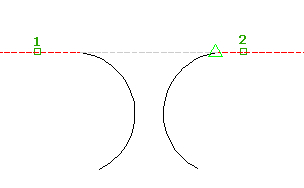

이 명령은 한 세그먼트에서의 동일한 기울기를 다른 형상선의 점에 대한 간격에 적용하는 데 사용됩니다. 예를 들어, 교차로에서 기울기를 확장할 수 있습니다.

  1. 수정 탭표고 편집 패널참조별 기울기 확장 찾기을 클릭합니다 .
  2. 참조 세그먼트를 선택합니다.

    세그먼트가 강조 표시되고 명령행에 기울기와 경사가 표시됩니다.

  3. 편집할 형상선 또는 다른 객체를 선택합니다.

    형상선을 따라 커서를 이동하면 편집할 수 있는 가장 가까운 점에 스냅되고 참조점에서 편집점까지 노란색 선을 표시합니다.

  4. 점을 지정합니다.

    점에 대한 기울기, 경사, 표고 및 거리가 명령행에 표시됩니다.

  5. 기본 참조 기울기를 사용하려면 Enter 키를 누릅니다. 다음 중 하나를 수행합니다.
    • 기울기를 입력합니다. 기울기가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 경사를 입력한 다음 경사를 입력합니다. 경사가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 차이를 입력하고 표고 차를 입력합니다. 표고 차가 참조점과 형상선의 해당 점 사이에 적용됩니다.

    점에 지정된 표고가 명령행에 표시됩니다.

  6. 해당 점에 대한 기울기를 입력합니다. 기본값은 참조 기울기입니다.
  7. 다른 참조 세그먼트를 선택합니다. Enter 키를 눌러 명령을 종료합니다.
