종단 배치 작성 정보

선형을 따라 설계된 표고를 나타내는 종단 배치를 작성합니다.

대개 지표면 종단을 가이드로 사용하여 종단 뷰의 그리드 위에 종단 배치를 그립니다.

종단 배치를 그리려면 도면에 종단 뷰 그리드가 있어야 합니다. 프리핸드 스케치 기능을 사용하거나 숫자 값을 입력하여 원곡선과 접선을 작성하십시오.

접선을 사용하여 종단 배치를 작성한 다음 선택적으로 수직 교차로(VIP)에 원곡선을 추가할 수 있습니다.

선형을 따라 배치된 일련의 측점, 각 측점의 표고 및 경우에 따라 측점의 원곡선 길이가 포함되어 있는 외부 ASCII 파일을 사용하여 종단을 작성할 수 있습니다.

원곡선 속성은 원곡선 설정 명령으로 설정합니다. 이러한 원곡선은 편집하더라도 접한 채로 유지됩니다.

종단 배치를 그리는 데에는 몇 가지 방법을 사용할 수 있습니다.

점 위치에 대한 프롬프트가 표시되면 투명 명령을 사용하여 종단의 점을 지정할 수 있습니다.

특정 매개변수나 기타 구속조건을 사용하여 보다 세부적인 설계를 작성하거나, 첫 번째 작성하는 접선이 없는 원곡선을 작성하려면 종단 계획 배치 도구 도구막대에 있는 구속조건 기반 도구를 사용합니다.

조건 기반 설계 피쳐를 사용하면 로컬 설계 표준과 비교하여 종단 배치의 유효성을 검사할 수 있습니다. 종단 배치를 작성할 때 종단 작성 - 새로 그리기 대화상자를 사용하거나 종단 배치가 작성된 후 종단 특성 대화상자의 설계 조건 탭을 사용하여 설계 조건 파일 및/또는 설계 검사 세트를 선택할 수 있습니다.

종단 배치 그리기

접선 그리기 및 원곡선과 함께 접선 그리기 명령을 사용하여 종단의 배치를 빠르게 작성할 수 있습니다. 선 및 원곡선을 작성한 후 이를 편집할 경우 기존 접선이 유지됩니다. 이러한 명령을 사용하면 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽으로 종단을 그릴 수 있습니다.

왼쪽에서 오른쪽으로 그린 종단 도면요소:

오른쪽에서 왼쪽으로 그린 종단 도면요소:

주: 고정 접선(두 점) 명령을 사용하여 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 고정 접선을 그릴 수 있습니다. 양쪽 방향으로 부동 접선 및 고정/부동 종곡선을 그릴 수도 있습니다.

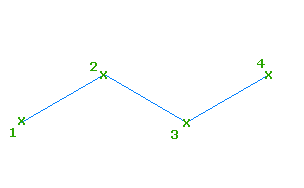

접선 그리기 명령

종단의 빠른 배치를 작성하려면 이 명령을 사용합니다. 접선 시작점 및 끝점 (1-4)를 지정한 다음 필요한 경우 교차로에 원곡선을 추가합니다. 접선이 고정되므로 접선을 편집할 수 있으며, 항상 접한 채로 유지됩니다.

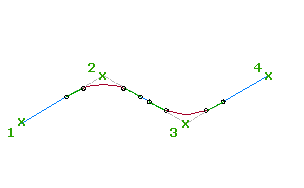

원곡선과 함께 접선 그리기 명령

교차로에 원곡선이 자동으로 작성되게 하면서 종단의 빠른 배치를 작성하려면 이 명령을 사용합니다. 접선 시작점 및 끝점 (1-4)를 지정하면 원곡선 설정 대화상자에서 입력한 값에 따라 교차로 (2, 3)에 원곡선이 작성됩니다. 접선과 원곡선은 편집할 수 있으며 항상 접한 상태로 유지됩니다.

팁: 프롬프트가 표시되면 투명 명령을 사용하여 방향, 반지름, 길이 등을 지정하거나 측점 간격띄우기를 사용하여 점을 지정할 수 있습니다.
