다각측량 편집기로 데이터를 입력하거나 도면에서 폴리선을 선택하여 2D 다각측량을 작성합니다. 데이터를 입력한 후 다각측량 데이터를 다각측량 조정 대화상자로 보내 조정 방법을 적용할 수 있습니다.
그래픽 미리보기 및 객체 삽입

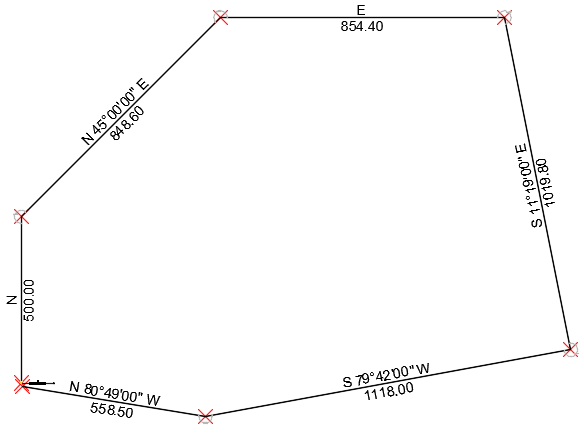

다음 예에 표시된 대로 다각측량 편집기에서 다각측량 데이터를 입력할 때 그래픽이 도면에 표시됩니다.
데이터를 입력할 때 점, 선 또는 점 및 선을 작성할지 지정할 수 있습니다. 이러한 객체는 다각측량 편집기를 닫은 후에도 도면에 계속 유지됩니다.
다각측량 편집기에서 제공하는 줌 설정을 지정하여 그래픽 뷰를 제어할 수 있습니다. 줌 설정이 현재 행 줌으로 설정되면 도면의 줌 레벨은 다각측량 측면 데이터를 입력할 때 도면 창에 다각측량 그래픽을 표시하는 데 필요한 수준으로 변경됩니다. 또한 다각측량의 범위를 볼 수 있도록 뷰를 줌하거나 줌을 사용하지 않도록 지정할 수도 있습니다.
데이터 입력에 대한 일반 지침
도면에서 기존 폴리선을 선택하거나 수동으로 해당 데이터를 입력하여 데이터를 다각측량 편집기로 로드할 수 있습니다. 다양한 서식 및 수학 계산식을 사용하여 다각측량 데이터를 입력할 수 있습니다.
- 탭, Enter 키 또는 화살표 키를 사용하여 셀 간을 이동할 수 있습니다.
- 다각측량 편집기에 입력한 값은 다각측량이 조정되어도 영향을 받지 않습니다.
- 초기 후시를 지정하지 않으면 동쪽 기본 후시(AutoCAD 0도)가 사용됩니다. 방위각에서 회전을 시작하려는 경우 첫 번째 행의 각도 필드에 N 또는 S를 입력하십시오.
- 현재 도면 단위가 아닌 측정 단위를 사용하려면 값 뒤에 접미사를 입력할 수 있습니다. 다음 단위를 지원합니다.
- 피트: '
- 미터: m
- 체인: c
- 로드: r
- Vara(텍사스): v
주: 1 vara = 33 1/3인치입니다.
- 링크: l
여분의 공백을 추가하지 않고 값 뒤에 직접 접미어를 입력합니다. 예를 들어, 10피트를 입력하려면 10'를 입력합니다.
주: 도면 설정 대화상자의 단위 및 구역 탭에서 지정된 매개변수에 따라 피트 또는 미터 단위로 변환됩니다.설정된 도면 단위 영국식에서 미터법으로 변환 설정 꼬리말 거리 변환 피트 미국식 측량 피트 m 미터를 미국식 측량 피트로 피트 표준 피트 m 미터를 표준 피트로 미터 미국식 측량 피트 ' 미국식 측량 피트를 미터로 미터 표준 피트 ' 표준 피트를 미터로
수학 계산식을 사용하여 다각측량 매개변수 계산
다양한 수학 계산식을 입력하여 다각측량 매개변수 값을 계산할 수 있습니다. 다각측량을 정의할 때 계산식을 사용하면 COGO 점의 상대 위치 등 알려진 데이터를 입력할 수 있습니다.
다음 연산자를 사용할 수 있습니다.
- +
- -
- /
- *
