다각측량 편집기에서 다각측량 데이터를 입력하려면

다각측량 데이터를 입력하려면

다각측량 측면을 작성하여 다각측량 편집기에서 다각측량 데이터를 입력할 수 있습니다. 측면 유형은 , , 현 호, 반지름 호 또는 측면샷일 수 있습니다. 첫 번째 항목은 반드시 시작점(POB)이어야 합니다.

  1. 홈 탭 지면 데이터 작성 패널 다각측량 메뉴 다각측량 편집기 찾기를 클릭합니다.

    다각측량 편집기가 표시됩니다.

  2. 다각측량 편집기에 기존 데이터가 있을 경우 을 클릭하여 새 다각측량을 작성합니다.
  3. 데이터를 입력하기 전에 그리기 드롭다운 리스트에서 다음 옵션 중 하나를 선택합니다.
    • 점 및 선: 다각측량 데이터를 입력하면 도면에 COGO 점 및 폴리선이 작성됩니다.
    • : 다각측량 데이터를 입력하면 도면에 COGO 점만 작성됩니다.
    • : 다각측량 데이터를 입력하면 도면에 폴리선만 작성됩니다.
    • 주: 도면에 작성된 점은 다각측량 편집기의 설명 열에 설명 키를 입력하지 않으면 점 피쳐 설정에 지정된 기본 점 스타일 및 점 레이블 스타일을 사용합니다. 폴리선은 현재 도면층에 작성됩니다. 도면에 표시되는 임시 그래픽은 현재 도면층의 색상을 사용합니다.
  4. 호 데이터를 입력하려는 경우 선 및 호가 그리기 선 및 호 드롭다운 리스트에서 선택되어 호 열이 표시되는지 확인하십시오.
    팁: 선 옵션을 선택하여 호 열을 숨길 수 있습니다.
  5. 다각측량 편집기의 첫 번째 행에 시작점(POB)에 대한 매개변수를 입력합니다.

    초기 후시에 대한 그래픽이 도면에 표시됩니다.

  6. 후속 측면 유형을 지정한 다음, 필수 매개변수를 지정합니다.

    현 호에 대한 데이터 입력

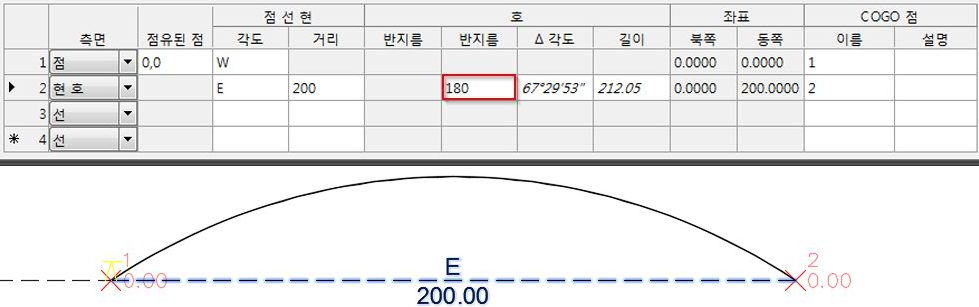

    현 호에 대한 데이터를 입력할 때 각도 및 거리를 지정해야 반지름, 증분 각도 또는 길이를 지정할 수 있습니다. 반지름, 증분 각도 또는 길이에 대해 직접 입력한 값은 일반 글꼴로 표시되고, 계산된 값은 기울임꼴로 표시됩니다. 다음 그림에서 180은 반지름으로 입력된 값이고, 증분 각도 67° 29' 53"과 길이 212.05는 계산된 값입니다.

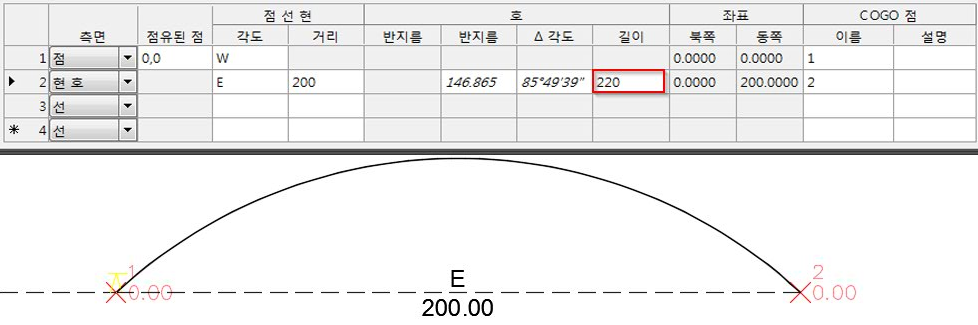

    기울임꼴로 표시되는 값을 수동으로 변경하여 기울임꼴로 표시되는 다른 값을 다시 계산할 수 있습니다. 다음 그림에서 220은 길이로 입력된 값이고, 반지름 146.87과 증분 각도 85° 49' 39"는 다시 계산된 값입니다.

    반지름 호에 대한 데이터 입력

    반지름 호에 대한 데이터를 입력할 때 반지름 방향 및 반지름을 지정해야 증분 각도 또는 길이를 지정할 수 있습니다. 증분 각도 또는 길이에 대해 직접 입력한 값은 일반 글꼴로 표시되고, 계산된 값은 기울임꼴로 표시됩니다.

    반지름 또는 증분 각도를 변경하면 길이가 다시 계산됩니다. 길이를 변경하면 증분 각도가 다시 계산됩니다.

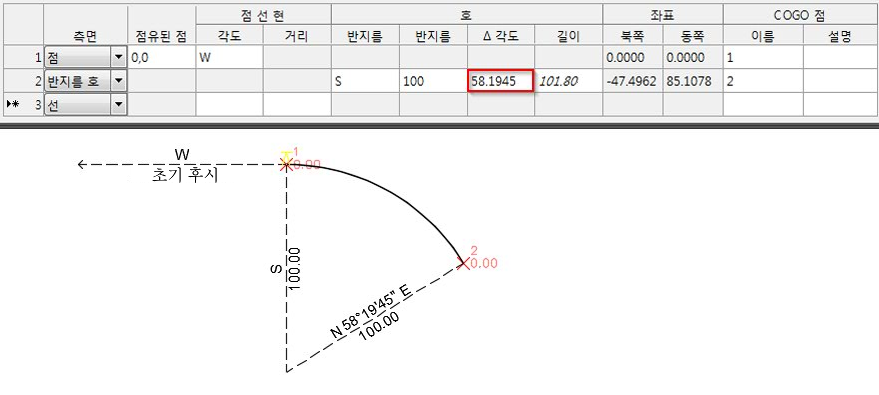

    다음 그림에서 58.1945는 증분 각도로 입력된 값이고, 길이 101.80은 계산된 값입니다.

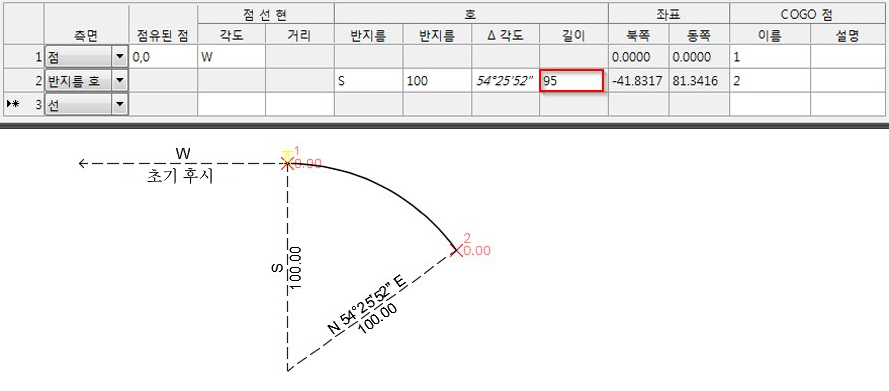

    다음 그림에서 95는 길이로 입력된 값이고, 증분 각도 54 ° 25' 52"는 계산된 값입니다.

    데이터 입력 규칙에 대한 자세한 내용은 다각측량 편집기 참조 항목을 참고하십시오.

    팁: 다각측량 편집기에서 마우스 오른쪽 버튼을 클릭하여 행 삭제, 기존 행 간 행 삽입, 행 순서 변경에 대한 명령을 포함한 상황에 맞는 메뉴에 액세스할 수 있습니다.
  7. 을 클릭하여 다각측량을 TRV2 파일로 저장합니다.
  8. 다각측량 조정 대화상자에서 파일을 열려면 부하 균형 조정 도구 를 클릭합니다.

도면에서 폴리선을 선택하여 다각측량 데이터를 작성하려면

도면에서 기존 폴리선을 선택하여 다각측량 데이터를 작성할 수 있습니다.

  1. 홈 탭 지면 데이터 작성 패널 다각측량 메뉴 다각측량 편집기 찾기를 클릭합니다.

    다각측량 편집기가 표시됩니다.

  2. 을 클릭한 다음 도면에서 폴리선을 선택합니다.

    다각측량 편집기가 폴리선의 정보로 채워집니다.

  3. 을 클릭하여 다각측량을 TRV2 파일로 저장합니다.
  4. 다각측량 조정 대화상자에서 파일을 열려면 부하 균형 조정 도구 를 클릭합니다.
