그립을 사용하여 선형을 편집하려면

그립을 사용하여 고정 직선을 편집하려면

  1. 도면에서 고정 직선이 포함된 선형을 클릭합니다.

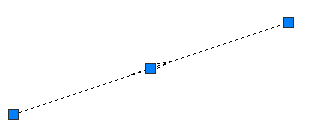

    두 개의 통과점이 있는 고정 직선의 그립:

  2. 그립을 사용하여 선 편집:
    • 끝 위치의 그립을 사용하여 선 길이 및 통과점을 조정합니다.
    • 중심 그립을 사용하여 선의 위치를 이동합니다.

그립을 사용하여 세 개의 통과점이 있는 고정 원곡선을 편집하려면

  1. 도면에서 세 점을 통과하는 고정 원곡선이 포함된 선형을 클릭합니다.

    세 개의 통과점이 있는 고정 원곡선의 그립:

  2. 그립을 사용하여 통과점을 변경하면 원곡선의 반지름도 변경됩니다.

그립을 사용하여 중심점과 반지름이 있는 고정 원곡선을 편집하려면

  1. 도면에서 중심점과 반지름이 있는 고정 원곡선을 포함하는 선형을 클릭합니다.

    중심점과 반지름이 있는 고정 원곡선의 그립:

  2. 그립을 사용하여 원곡선 편집:
    • 삼각형 그립을 이동하여 반지름을 변경합니다.
    • 중심 그립을 이동하여 원의 중심점을 변경합니다.
    • 원의 원형 그립을 이동하여 통과점을 변경합니다.

그립을 사용하여 중심점과 통과점이 있는 고정 원곡선을 편집하려면

  1. 도면에서 중심점과 통과점이 있는 고정 원곡선이 포함된 선형을 클릭합니다.

    중심점과 통과점이 있는 고정 원곡선의 그립:

  2. 그립을 사용하여 원곡선 편집:
    • 중심 그립을 이동하여 원의 중심점을 변경합니다.
    • 원의 그립을 이동하여 통과점을 변경합니다.

그립을 사용하여 고정선 또는 부동 교차선을 편집하려면

  1. 도면에서 고정선 또는 부동 직선이 포함된 선형을 클릭합니다.

    고정 직선 또는 부동 직선이 만나는 끝점의 IP(교차로) 그립:

  2. IP 그립을 어느 방향으로든 이동하여 두 선에 공유된 끝점을 편집합니다.

그립을 사용하여 통과점이 있는 부동 직선을 편집하려면

  1. 도면에서 통과점이 있는 부동 직선이 포함된 선형을 클릭합니다.

    통과점이 있는 부동 직선의 그립:

  2. 사각형 그립을 이동하여 선의 끝점을 편집합니다.

그립을 사용하여 도면요소 끝에 부착된 부동 직선을 편집하려면

  1. 도면에서 도면요소에 부착된 부동 직선을 포함하는 선형을 클릭합니다.

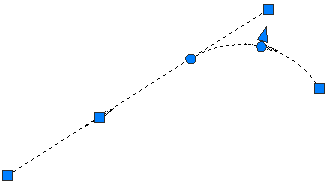

    도면요소에 부착된 부동 직선의 그립:

  2. 삼각형 그립을 이동하여 선의 길이를 변경합니다.
    주: 삼각형 그립은 선 그립의 시작 부분으로 이동할 수 없습니다. 길이가 0인 선은 허용되지 않습니다.

그립을 사용하여 통과점과 반지름이 있는 부동 원곡선을 편집하려면

  1. 도면에서 통과점과 반지름이 있는 부동 원곡선을 포함한 선형을 클릭합니다.

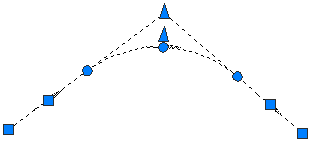

    통과점이 있는 부동 원곡선의 그립:

  2. 그립을 사용하여 원곡선을 편집합니다.
    • 원곡선의 PC/PT 점에 있는 첫 번째 원형 그립을 이동하면 접선 점(PT)의 위치가 다시 지정됩니다. 이 그립을 사용하면 같은 도면요소에 다른 원곡선이 부착된 복합 또는 반향 원곡선을 작성할 수 있습니다.

      PC/PT 그립을 사용하여 원곡선 변경:

    • 원곡선의 가운데 지점에 있는 두 번째 원형 그립을 이동하여 통과점을 변경한 상태로 반지름을 수정합니다.

      중간 위치의 그립을 사용하여 원곡선 변경:

    • 원곡선 끝의 사각형 그립을 이동하여 원곡선 반지름을 고정한 상태로 통과점을 변경합니다.

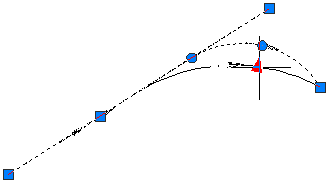

      끝 위치의 그립을 사용하여 원곡선 변경:

    • 삼각형 그립을 이동하여 통과점을 고정한 상태로 반지름을 변경합니다.

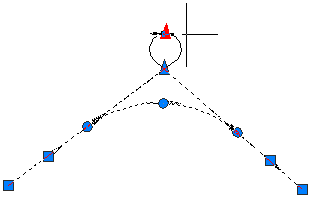

      반지름 그립을 사용하여 원곡선 변경:

그립을 사용하여 도면요소 끝에 부착되어 있고 통과점이 있는 부동 원곡선을 편집하려면

  1. 도면에서 도면요소 끝에 부착되어 있고 통과점이 있는 부동 원곡선이 포함된 선형을 클릭합니다.

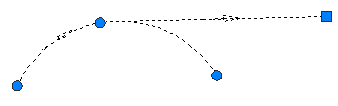

    도면요소 끝에 부착되어 있고 통과점이 있는 부동 원곡선의 그립:

  2. 원형 그립을 이동하여 원곡선 끝에 있는 통과점을 변경합니다. 통과점을 이동하면 반지름도 변경됩니다.

그립을 사용하여 반지름이 있는 자유형 원곡선을 편집하려면

  1. 도면에서 자유형 원곡선이 있는 선형을 클릭합니다. 그립을 이동하여 원곡선 반지름을 수정합니다.

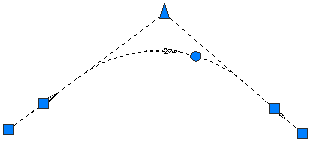

    원곡선 반지름을 변경하는 그립:

  2. 그립을 사용하여 원곡선 편집:
    • 접선 도면요소를 따라 같은 접선의 반대쪽 끝에 있는 인접한 PC/PT 점으로 원형 그립을 이동 하면 반향 또는 복합 솔루션이 작성됩니다.

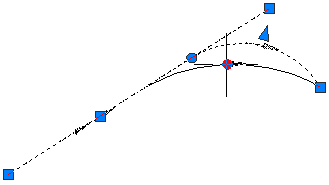

      부착 도면요소를 따라 원곡선의 시작 또는 끝을 끌어 가는 끝점 그립:

    • 원형, 중간 위치 그립을 이동하여 원곡선의 통과점 및 반지름을 수정합니다. 삼각형 그립을 이동하여 통과점을 고정한 상태로 원곡선의 반지름을 수정합니다. 이러한 그립 중 하나를 이동하면 180도보다 크거나 작은 원곡선을 작성할 수 있습니다.

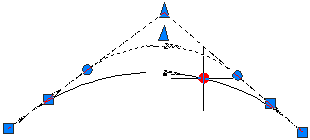

      180도보다 작은 반지름 변경:

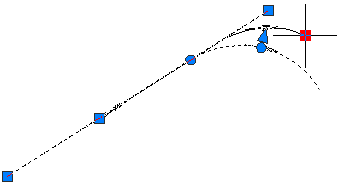

      원형 통과점 그립을 사용하여 180도보다 큰 반지름 변경:

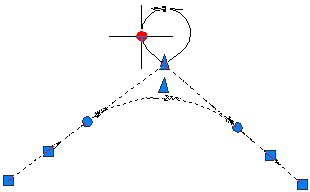

      삼각형 반지름 그립을 사용하여 180도보다 큰 반지름 변경:

그립을 사용하여 통과점이 있는 자유형 원곡선을 편집하려면

  1. 도면에서 자유형 원곡선과 통과점이 있는 선형을 클릭합니다.

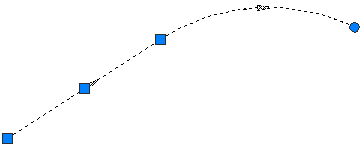

    통과점이 있는 자유형 원곡선의 그립:

  2. 원형 그립을 이동하여 원곡선의 통과점을 변경합니다. 이 통과점은 부착된 도면요소를 편집하는 동안 유지됩니다.
