통합관리 트리의 형상선 집합을 사용하여 형상선 스타일 및 도면층을 관리합니다. 또한 길이, 표고 및 기울기와 같은 형상선 정보를 볼 수 있습니다.
형상선은 부지 외부 또는 부지 내부에 존재할 수 있습니다.

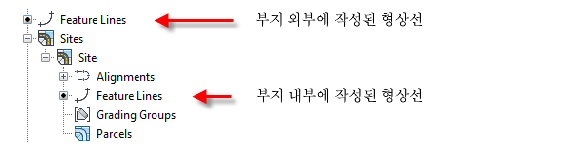

부지 외부의 형상선은 통합관리의 최상위 형상선 집합에 표시됩니다. 부지 내 형상선은 통합관리의 부지 집합 내에 나타납니다.
검은색 점 그림문자는 집합의 형상선을 나타냅니다.
형상선 집합을 선택하여 통합관리 리스트 뷰에 모든 형상선 리스트를 표시합니다. 리스트 뷰의 아이콘은 형상선의 상태를 나타냅니다.
은 동적 링크가 없는 형상선을 나타냅니다.
은 동적 선형 링크가 있는 형상선을 나타냅니다.
은 동적 코리더 링크가 있는 형상선을 나타냅니다.
형상선이 지표면 브레이크라인
으로 사용되고 있는 경우 이러한 형상선 아이콘의 아래쪽에 작은 녹색 사각형이 표시됩니다. 개별 형상선의 특징을 나열하거나 보고 지표면의 이름을 확인할 수 있습니다. 자세한 내용은 형상선을 지표면에 브레이크라인으로 추가하려면을 참고하십시오.
리스트 뷰에서 셀을 클릭하여 스타일 또는 도면층 대화 상자를 열면 형상선 스타일 또는 도면층 값을 편집할 수 있습니다. 여러 값을 편집하려면 Ctrl 키를 누른 채 마우스 왼쪽 버튼을 클릭하여 여러 행을 선택합니다. 그런 다음 열 제목을 마우스 오른쪽 버튼으로 클릭하고 편집을 클릭하여 스타일 선택 또는 도면층 선택 대화상자를 엽니다. AutoCAD Civil 3D 리스트 뷰에 대한 자세한 내용은 도구공간 항목 뷰 정보를 참고하십시오.
