이 규칙은 하나의 구조물에 연결된 모든 파이프를 비교하여 파이프가 지정한 단차 값에 따라 구조물에 들어가고 나가도록 합니다.
이 규칙은 접합 구조물에만 적용되며 특히 중력 기반 시스템을 위한 것입니다. 이 규칙은 구조물도 변경하지 않고 구조물에 연결된 파이프도 변경하지 않습니다. 그 대신, 이 규칙은 구조물에 데이터를 실제로 삽입하고 파이프는 규칙을 사용하여 이 데이터를 읽습니다. 이 규칙은 하나 이상의 파이프가 이미 연결되어 있는 구조물에 새 파이프를 연결할 때 다음과 같은 조건이 만족되는지를 확인합니다.
- 구조물을 나가는 파이프는 구조물에 들어오는 가장 낮은 파이프보다 높지 않습니다.
- 구조물에 들어오는 파이프는 구조물을 나가는 가장 높은 파이프보다 낮지 않습니다.
- 들어오는 가장 낮은 파이프와 나가는 가장 높은 파이프 사이에는 항상 지정된 최소 단차 거리가 있습니다.
파이프의 크라운, 관저고 또는 중심선 간의 비교를 기반으로 단차가 가능합니다. 특정 거리를 초과하는 단차에 대해 유효성 검사를 수행합니다. 유효성 검사에서는 최대 단차 값이 위반되는지 여부 또는 단차가 필요한지 여부를 결정합니다.
매개변수
다음 매개변수가 이 규칙의 동작을 조정합니다.
- 단차 참조 위치. 파이프의 관저고, 크라운 또는 중심선 표고를 참조하여 단차 위치를 지정합니다.
- 단차 값. 들어오는 가장 낮은 파이프와 구조물에 연결된 나가는 가장 높은 파이프 사이의 단차 값을 지정합니다.
- 최대 단차 값. 들어오는 가장 낮은 파이프와 구조물에 연결된 나가는 모든 파이프 사이의 최대 단차 값을 지정합니다. 이 매개변수는 위반만 제공하며 도면의 요소를 변경(이동 또는 크기 조정)하지 않습니다. 지정된 값을 초과하면 요소에 대한 규칙 위반 정보만 표시합니다. 이는 단차 구조물이 필요한 때 쉽게 알 수 있도록 하기 위한 것입니다.
예
다음 예제에서는 새로운 들어오는 파이프 또는 나가는 파이프를 연결된 파이프가 있는 구조물에 추가할 때 구조물 전체에서 파이프 단차 규칙이 적용되는 방법을 보여 줍니다.

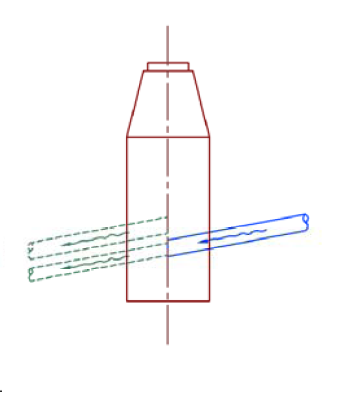

다음 그림은 들어오는 두 개의 파이프가 구조물의 왼쪽에 이미 연결되어 있는 접합 구조물을 보여 줍니다. 들어오는 새 파이프가 구조물의 오른쪽에 추가되면, 파이프 토피고 및 경사 규칙이 들어오는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 1: 들어오는 새 파이프가 있는 기존의 들어오는 파이프

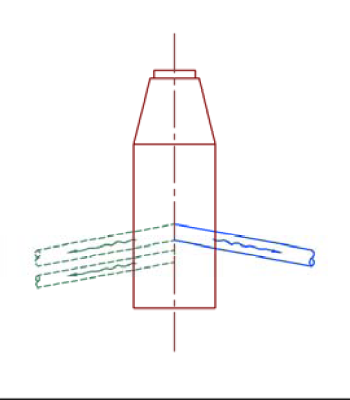

다음 그림에는 들어오는 두 개의 파이프가 구조물의 왼쪽에 이미 연결되어 있는 접합 구조물이 있습니다. 나가는 새 파이프가 구조물의 오른쪽에 추가됩니다. 파이프 토피고 및 경사 규칙은 나가는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 2: 나가는 새 파이프가 있는 기존의 들어오는 파이프

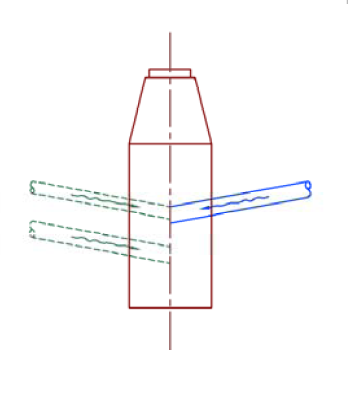

다음 그림은 구조물의 왼쪽에 나가는 두 개의 파이프가 이미 연결되어 있는 접합 구조물을 보여 줍니다. 들어오는 새 파이프가 구조물의 오른쪽에 추가됩니다. 파이프 토피고 및 경사 규칙은 들어오는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 3: 들어오는 새 파이프가 있는 기존의 나가는 파이프

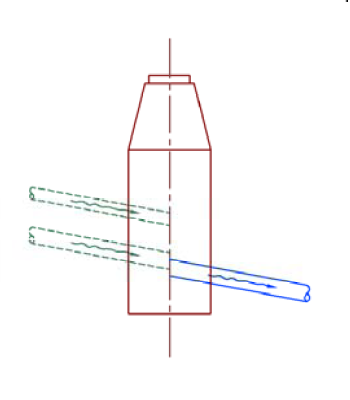

다음 그림은 나가는 두 개의 파이프가 구조물의 왼쪽에 이미 연결되어 있는 접합 구조물을 보여 줍니다. 나가는 새 파이프가 구조물의 오른쪽에 추가됩니다. 파이프 토피고 및 경사 규칙은 나가는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 4: 나가는 새 파이프가 있는 기존의 나가는 파이프

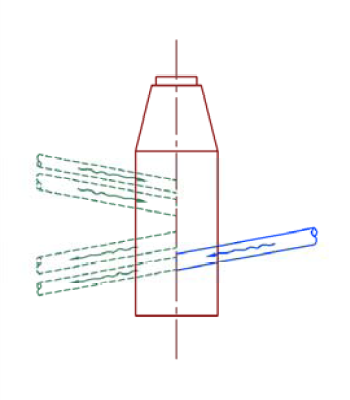

다음 그림은 네 개의 파이프가 구조물의 왼쪽에 이미 연결되어 있는 접합 구조물을 보여 줍니다. 네 개의 파이프 중 두 개는 들어오는 파이프이고 다른 두 개는 나가는 파이프입니다. 구조물의 오른쪽에 새로 들어오는 파이프가 추가됩니다. 파이프 토피고 및 경사 규칙은 들어오는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 5: 들어오는 새 파이프가 있는 기존의 들어오는 파이프 및 나가는 파이프

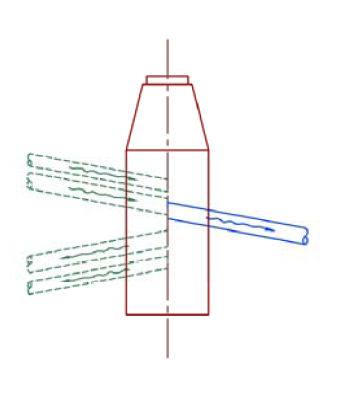

다음 그림은 들어오는 파이프와 나가는 파이프가 이미 연결되어 있는 유사한 상황을 보여 줍니다. 이 경우 나가는 새 파이프가 구조물에 추가됩니다. 파이프 토피고 및 경사 규칙은 나가는 새 파이프에 대한 최적의 연결 표고를 결정합니다.
예제 6: 나가는 새 파이프가 있는 기존의 들어오는 파이프 및 나가는 파이프
