이 마법사 페이지를 사용하여 분석 결과를 검토하고 관망에 적용합니다.
- 결과를 CSV로 내보내고 종단 뷰에서 보기
- 결과를 지정된 위치에 .csv 파일로 저장하고 및 임시 그래픽을 표시합니다. 기존 종단 뷰에서 결과를 미리 볼 수 있습니다. 도면에 하나 이상의 종단 뷰가 있는 경우 사용할 종단 뷰를 선택하라는 프롬프트가 표시됩니다.
주: 종단 뷰에 관망이 추가되지 않았거나 도면에 종단 뷰가 없는 경우 결과를 그래픽으로 볼 수 없습니다.
.csv 파일에 포함된 데이터에 대한 자세한 내용은 중력식 관망 분석 결과 리포트 정보를 참고하십시오.
내보낸 파일 이름 및 위치를 지정하고 파일을 저장하면 기존 종단 뷰를 투명하게 줌 및 초점 이동함으로써(명령행에 'z' 또는 'p' 입력) EGL, HGL 및 파이프 변경 사항 미리 보기를 확인할 수 있습니다. 종단 뷰에 표시되는 색상은 관망 분석 설정 대화상자에서 지정됩니다. 해당 대화상자는 마법사의 일반 페이지를 통해 액세스할 수 있습니다.

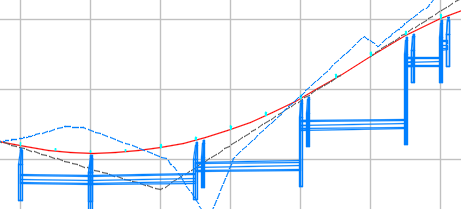

다음 그림은 종단 뷰의 기존 관망을 나타냅니다.

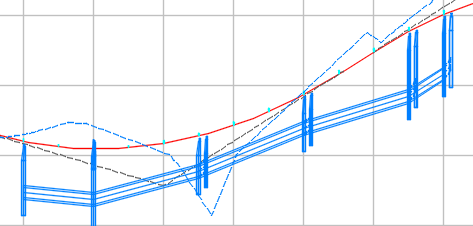

다음 그림은 미리보기 그래픽이 어떻게 표시될 수 있는지 나타냅니다. 이 경우 분석 결과 선택한 AEP에 작은 크기의 파이프가 될 수 있는 것으로 파악되었습니다.

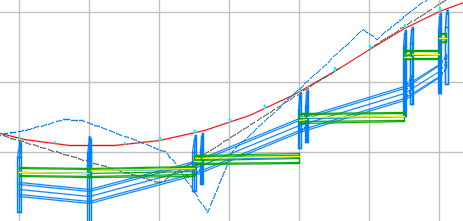

미리보기에서 구조물 깊이는 크기 조정된 파이프가 아닌 원본 파이프에 연결되어 있으므로 조정되지 않습니다. 그러나 결과가 관망에 적용될 때, 다음 그림에 보이는 것과 같이 수정된 파이프를 수용할 수 있도록 구조물 깊이가 조정됩니다.
다음 그림은 미리보기에서 EGL 및 HGL 선의 세부 정보를 나타냅니다.

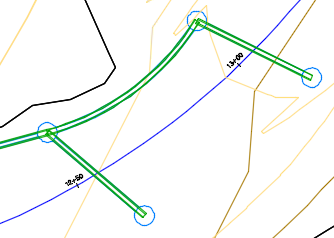

크기 조정된 파이프의 미리보기 또한 평면 뷰에 표시됩니다.
주: 미리보기 그래픽 검토를 완료하면 ESC 또는 Enter 키를 눌러 마법사로 돌아갑니다. - 결과 수정
- 계산된 결과를 마법사의 파이프 페이지에 적용하여 데이터를 수정하고 분석을 다시 실행할 수 있습니다.
주: 일반 페이지에서 파이프 크기 조정 및 관저고 재설정이 선택된 경우에만 이 옵션을 선택할 수 있습니다.

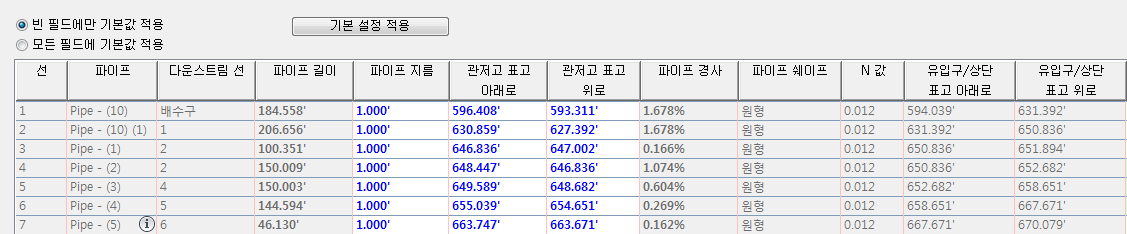

변경된 값은 굵은 파란색 텍스트로 표시됩니다. 변경 사항은 읽기 전용 필드인 경우 굵게 표시된 회색 텍스트로, 쓰기 가능 필드인 경우 굵은 파란색 텍스트로 표시됩니다. 이 예제에서는 파이프 길이, 지름, 관저고 표고, 경사가 모두 변경되었습니다.
- 결과를 관망에 적용
- 계산된 결과를 관망에 적용합니다.
- 파이프 크기 조정 및 관저고 재설정을 선택한 경우, 결과를 적용하면 파이프 크기와 관저고 표고가 계산된 결과에 따라 업데이트되며, 모든 계산된 특성이 관망에 적용됩니다.
주: 관망에 결과를 적용하더라도 일반 페이지에서 에너지 및 동수경사선 계산 옵션도 함께 선택되지 않은 경우라면 에너지 및 동수경사선 값은 영향을 받지 않습니다.
- 에너지 및 동수경사선 계산을 선택한 경우, 결과를 적용하면 계산된 에너지 및 동수경사선 값이 관망 내 영향 받는 요소에 적용됩니다.
- 파이프 크기 조정 및 관저고 재설정을 선택한 경우, 결과를 적용하면 파이프 크기와 관저고 표고가 계산된 결과에 따라 업데이트되며, 모든 계산된 특성이 관망에 적용됩니다.
