완화곡선을 통과점 또는 길이로 정의된 선으로 변환해야 하는 경우 완화곡선이 있는 부동 직선을 추가합니다.
완화곡선을 사용하여 부동 직선을 추가하려면(원곡선에서, 통과점)
지정된 완화곡선 길이 및 통과점을 사용하여 원곡선에 부동 완화곡선-직선 그룹을 추가합니다.

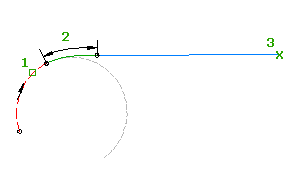

부착 도면요소 (1)을 편집할 때 완화곡선 길이 (2)와 통과점 (3)은 변경되지 않습니다. 선 길이와 부착 점은 부착 원곡선의 편집 내용을 반영하여 변경됩니다.
- 선형을 클릭합니다.

찾기를 클릭합니다.
- 선형 배치 도구 도구막대에서
완화곡선이 있는 부동 직선(원곡선에서 시작, 통과점)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다.
- 부착할 원곡선 끝을 지정합니다.
- 숫자 값을 입력하거나 도면에서 두 점을 선택하여 완화곡선 길이 또는 A 값을 지정합니다.
새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.
- 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
- 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
- 통과점을 지정합니다.
완화곡선을 사용하여 부동 직선을 추가하려면(원곡선 끝에서, 길이)
지정된 완화곡선 및 선 길이를 사용하여 원곡선에 부동 완화곡선-직선 그룹을 추가합니다.

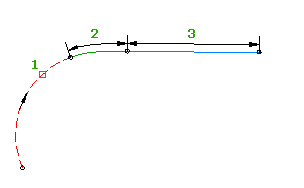

부착 도면요소(1)를 편집할 때 완화곡선(2) 및 선(3) 길이가 변경되지 않습니다. 부착 원곡선을 조정하거나 이동할 수 있으며 전체 완화곡선-직선 그룹도 함께 이동합니다.
- 선형을 클릭합니다.

찾기를 클릭합니다.
- 선형 배치 도구 도구막대에서
완화곡선이 있는 부동 직선(원곡선 끝에서 시작, 길이)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다.
- 부착할 원곡선 끝을 지정합니다.
- 숫자 값을 입력하거나 두 점을 선택하여 완화곡선 길이 또는 A 값을 지정합니다.
새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.
- 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
- 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
- 선 길이를 지정합니다.
