고정 완화곡선을 선형에 추가하려면

고정 또는 부동 도면요소의 끝에 고정 완화곡선을 추가합니다.

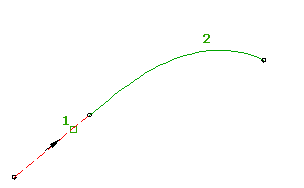

원하는 솔루션에 따라 다양한 매개변수로 고정 완화곡선을 정의할 수 있습니다. 완화곡선은 한번 작성한 다음에는 편집할 수 없습니다. 부착 도면요소 (1)을 편집하더라도 정의하는 매개변수 (2)는 변경되지 않습니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 고정 완화곡선을 클릭합니다.

    현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.

  3. 시작점에 해당하는 도면요소와 방향을 선택합니다.
  4. 완화곡선 유형(복합, 진입 원곡선, 진출 원곡선 또는 점)을 지정합니다.
  5. 원곡선 방향을 시계 방향 또는 시계 반대 방향으로 지정합니다.
  6. 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 시작 반지름을 지정합니다.
    주: 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소 반지름과 완화곡선 길이 값이 명령행에 표시됩니다. 새 값을 지정하거나 Enter 키를 눌러 최소값을 그대로 사용합니다.
  7. 프롬프트에서 완화곡선 진입부 길이 지정 또는 [A/각도(N)] 프롬프트에서 완화곡선을 길이로 정의할지 또는 스윕 각도로 정의할지 지정합니다.
  8. 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 길이 또는 시작 각도를 지정합니다.
  9. 도면에서 두 점을 선택하거나 명령행에 값을 입력하여 끝 반지름을 지정합니다.
