선형 IP(Intersection Point) 레이블에 대해 작업하려면

개별 IP에 레이블을 지정하거나 다중 IP 명령을 사용하여 모든 점에 레이블을 지정할 수 있습니다. 다중 IP 명령은 교차하는 모든 접선의 IP 점과 모든 원곡선 또는 완화곡선-원곡선-완화곡선 그룹의 IP 점에 레이블을 지정합니다.

IP(Intersection Point) 레이블은 포함된 교차로를 볼 수 있는 경우에만 포함된 교차로에 추가할 수 있습니다.

이 레이블 유형은 IP(Intersection Point) 선형 특성의 영향을 받습니다. 사용 가능한 IP 레이블 수는 지정된 옵션에 따라 달라집니다.

주: 고정 완화곡선에는 다중 IP(Intersection Point) 레이블 명령으로 레이블을 지정할 수 없습니다.

다중 IP(Intersection Point) 레이블을 추가하려면

실제 두 접선의 IP(Intersection Point)와 원곡선 및 완화곡선-원곡선-완화곡선 그룹 IP의 가상 위치를 포함하는 선형의 모든 IP에 레이블을 추가합니다.

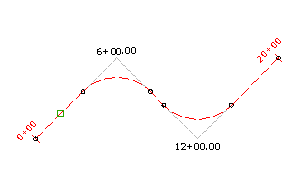

레이블은 선택한 선형의 모든 IP(Intersection Point)에 배치됩니다.

  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형다중 IP(Intersection Point)를 클릭합니다.
  2. 레이블을 지정할 선형을 선택합니다.

IP(Intersection Point) 레이블을 추가하려면

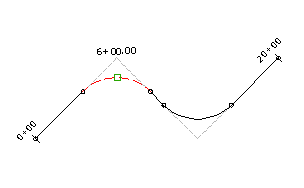

선형에서 선택한 IP(Intersection Point)에 IP 레이블을 추가합니다.

IP(Intersection Point)에 레이블을 부착하거나 IP(Intersection Point) 내 원곡선, 완화곡선 또는 원곡선 그룹의 특성에 레이블을 부착할 수 있습니다.

  1. 주석 탭레이블 및 테이블 패널레이블 추가 메뉴선형IP(Intersection Point)를 클릭합니다.
  2. 레이블을 지정할 IP(Intersection Point)를 선택합니다.
