종단의 기본 용도는 평면 선형을 따라 지표면 표고를 표시하는 것입니다.
종단을 통해 관심 루트를 따라 또는 특정 영역에서 지형 모델을 시각화할 수 있습니다. 종단에는 지표면 종단, 종단 배치, 겹친 종단, 빠른 종단 및 코리더 종단과 같은 여러 유형이 있습니다.
- 종단 지반선이라고도 하는 지표면 종단은 지표면에서 추출되는 것으로서, 특정 루트에 따른 표고 변화를 표시합니다.
- 반면, 종단 배치는 구성할 표고 변경의 제안 사항을 표시하는 설계 객체입니다. 설계 종단 또는 종단 계획선이라고도 하는 종단 배치는 보통 도로나 기타 기울기 작업 부지에 사용됩니다. 도로의 경우, 종단 배치에는 특정 속력으로 안전하게 운전하도록 설계된 경사와 원곡선이 포함될 수 있습니다.
- 겹친 종단 계획은 다른 선형의 종단 뷰에 선형이 겹쳐져 있는 종단입니다. 이 종단은 항상 동적이므로 원래 종단/선형에 변경 사항이 발생할 때 업데이트됩니다.
- 빠른 종단은 기존 선이나 일련의 선택된 점을 따라 표고를 표시하는 임시 객체입니다.
- 코리더 종단은 포장의 모서리와 같은 코리더 형상선에서 작성됩니다. 이 종단은 파생되는 기준선 선형의 종단 뷰에 표시됩니다.

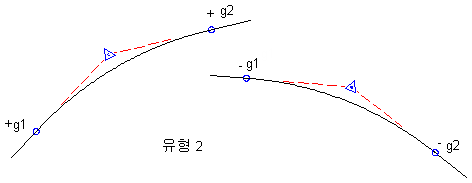

종단 배치는 두 가지 유형의 원곡선(볼록형 원곡선 및 오목형 원곡선)을 사용합니다. 볼록형 종곡선은 언덕 위나 기타 기울기가 낮은 값으로 바뀌는 곳에 사용됩니다. 볼록형 종곡선에는 양수에서 음수로 바뀌는 경우, 양수에서 양수로 바뀌는 경우, 음수에서 음수로 바뀌는 경우의 세 가지 유형이 있습니다.

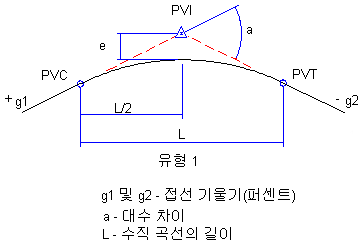

샘플 볼록형 종곡선

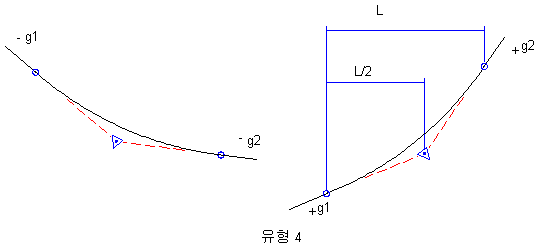

오목형 종곡선은 계곡이나 기타 기울기가 높은 값으로 바뀌는 곳에 사용됩니다. 오목형 종곡선에는 음수에서 양수로 바뀌는 경우, 음수에서 음수로 바뀌는 경우, 양수에서 양수로 바뀌는 경우의 세 가지 유형이 있습니다.
샘플 볼록형 종곡선
도로 설계에 흔히 사용되는 다른 유형의 종단으로 간격띄우기 종단이 있습니다. 주 평면 선형은 도로 중앙선이며, 중앙선 표식으로부터 간격띄우기로 포장 모서리, 배수로, 인도 등의 기타 선형 피쳐가 결정됩니다. 이런 간격띄우기에 따른 종단을 상호간 또는 중앙선 종단에 대해 분석하면 코리더를 따르는 지표면을 더욱 잘 표현한 뷰를 얻을 수 있습니다. 간격띄우기 종단은 간격 띄우기 선형과 독립적으로 작성 및 관리되지만 두 가지 모두 설계 프로세스에 함께 사용할 수 있습니다.
지표면 종단을 작성할 때는 동적 또는 정적 중에서 어느 쪽에 해당되는지 선택합니다. 동적 종단은 지표면 표고가 변경되면 자동으로 변경됩니다. 평면 선형을 이동하거나 지표면을 편집하면 그러한 변경이 생길 수 있습니다. 정적 종단은 작성 당시의 지형 모형을 나타내는 것으로, 지표면의 변경에 따라 바뀌지 않습니다.
종단은 종단 뷰라고 하는 그리드 내에 그래프 선으로 표시됩니다. 보통 종단 뷰는 지표면 종단을 표시하기 위해 작성합니다. 그런 다음, 같은 그리드에 종단 배치를 그려 두 지표면 사이의 표고 차이를 표시합니다. 종단은 도면 내에 작성하여 저장했다가 나중에 종단 뷰를 작성하면서 표시할 수 있습니다.
빠른 종단을 사용하여 객체를 따르거나 선택한 일련의 점을 통과하는 지표면 표고를 볼 수 있습니다. 이 빠른 종단은 임시로 사용되며 도면에 저장되지 않습니다.
종단 객체 관계
종단 객체는 평면 선형의 하위 요소입니다. 지형 모델에 종단 루트를 정의하려면 평면 선형이 있어야 합니다. 평면 선형의 길이를 따라 지표면 종단을 작성한 후에 평면 선형을 편집하면 종단이 자동으로 변경됩니다.
종단 뷰 객체도 평면 선형에 종속됩니다. 선형의 길이는 종단 뷰 그리드의 선형 범위를 제어하고 선형 측점 표시는 수평축의 주석을 조정합니다. 종단 뷰의 수직 범위에는 종단 뷰에 있는 종단 중 하나와 관계를 설정하도록 선택할 수 있습니다. 수직 범위를 고정 값으로 설정할 수도 있지만, 보통은 종단 중 하나에 동적으로 연결됩니다. 동적 링크는 종단 뷰에서 종단 위와 아래에 항상 몇 개의 그리드선이 있도록 유지합니다.
종단 뷰는 점, 형상선, AutoCAD 블록 등과 같은 투영 객체를 포함할 수 있습니다. 이러한 객체는 평면 뷰에 존재하며 종단 뷰에 투영시켜 종단에 상대적으로 시각화할 수 있습니다.
