DWG 언더레이 추가

AutoCAD(또는 DWG 파일 형식을 생성하는 다른 CAD 프로그램)에서, 모든 Factory 구성요소 및 요소를 해당하는 적절한 위치에 표시하는 Factory 바닥 배치의 2D 도면을 작성할 수 있습니다. 그런 다음 DWG 언더레이 추가 명령을 사용하여 도면을 Inventor Factory의 Factory 바닥 아래에 삽입하면 3D Factory 자산의 정확한 배치를 위한 스냅 가이드로 사용할 수 있습니다.

배치 후 조립품 모형 검색기에서 DWG 언더레이 노드를 마우스 오른쪽 버튼으로 클릭해 상황에 맞는 메뉴를 표시하여 언더레이를 오리거나 도면층 가시성 설정을 변경할 수 있습니다.

언더레이 DWG 파일

1. 빌딩 Factory 탭 배치 패널 DWG 언더레이 추가를 선택하여 DWG 파일 선택 대화상자를 표시합니다.
2. Autodesk Vault로 작업 중인 경우 Factory 탭 배치 패널 Vault에서 DWG 언더레이 추가를 클릭합니다 .
   주: 이 옵션은 Vault 클라이언트가 설치된 경우에만 사용할 수 있습니다.
3. 언더레이할 DWG 파일이 들어 있는 폴더로 이동합니다.
4. 파일을 선택하고 열기를 클릭합니다.
5. 마우스 오른쪽 버튼을 클릭하면 표시되는 상황에 맞는 메뉴 도면층 가시성 설정에서 2D 도면에 정의된 도면층의 가시성을 표시하거나 숨길 수 있습니다. 이 경우 도면층 가시성 변경을 반영하도록 도면이 업데이트됩니다.
6. 이제 2D 도면은 Factory 바닥 원점(0,0)과 일치하는 도면의 기준 원점(0,0)을 사용하여 Factory 바닥의 언더레이가 됩니다. 바닥은 도면 언더레이 크기를 수용하도록 크기가 자동으로 조정됩니다.
7. DWG 언더레이 노드는 검색기에서 아이콘으로 표시됩니다. 이름은 원본 2D 도면의 이름과 같습니다.
8. 그래픽 창 오른쪽 위의 ViewCube에서 맨 위를 클릭하여 팩토리 배치의 평면 뷰를 가져옵니다.
9. 리본에서 Factory 탭 옵션 패널 스냅 유형을 선택합니다 . 드롭다운 메뉴가 표시됩니다.
10. 드롭다운 메뉴에서 DWG 언더레이로 스냅 확인란을 선택합니다. 이제 2D 배치의 지정된 영역에 3D 팩토리 자산을 배치할 수 있습니다. 구성요소는 끝점 및 중간점으로 스냅될 수 있으며, 도면요소를 따라 스냅될 수도 있습니다.
11. 필요한 경우 관계 패널에서 정렬, 계단 모양 표면 설정 명령을 사용하여 자산의 방향을 올바르게 지정할 수 있습니다.

DWG 도면층 표시 제어

2D 도면에 정의된 도면층을 표시하거나 숨길 수 있습니다.

도면층 표시/숨기기 상태를 변경하려는 경우 언제든지 도면층 설정 대화상자로 돌아갈 수 있습니다.

1. 검색기에서 DWG 언더레이 노드를 찾습니다. 이름은 원본 2D 도면의 이름과 같습니다.
2. DWG 언더레이 노드를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 팝업 메뉴에서 도면층 가시성을 선택합니다.
3. DWG 언더레이에 정의된 모든 도면층 리스트와 함께 도면층 가시성 대화상자가 나타납니다.
4. 각 도면층 왼쪽의 확인란은 DWG 언더레이에 해당 도면층이 표시됨을 나타냅니다. 리스트에서 도면층을 선택하거나 선택해제하여 DWG 언더레이에서 도면층을 표시하거나 숨깁니다.

DWG 언더레이 오리기

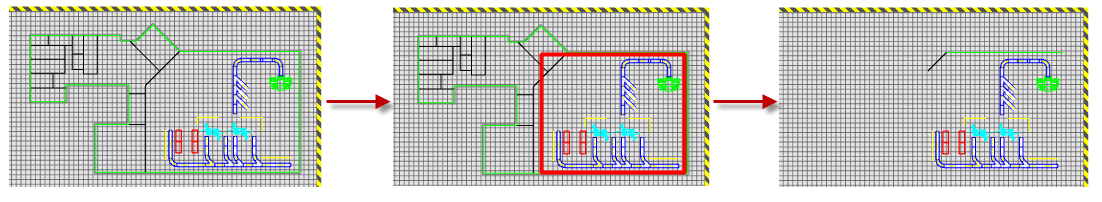

오리기 명령을 사용하여 DWG 언더레이 중 불필요한 부분을 잘라 제거할 수 있습니다. 오리기는 두 대각선 모서리 내에 포함된 부분만 유지함으로써 언더레이의 불필요한 영역을 제거합니다.

1. 검색기에서 DWG 언더레이 노드를 찾습니다. 이름은 원본 2D 도면의 이름과 같습니다.
2. DWG 언더레이 노드를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 팝업 메뉴에서 오리기를 선택합니다.
3. 그래픽 창에 창 선택 세트 그림문자가 나타납니다. 오려진 영역에 포함할 객체를 완전히 감싸는 대각선의 두 모서리를 선택합니다. 모서리를 선택하면 빨간색 직사각형 창이 나타납니다.
4. 두 번째 대각선 모서리를 선택한 다음 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 팝업 메뉴에서 확인을 클릭하면 오려진 영역이 만들어지고 명령이 종료됩니다. 선택한 두 대각선 모서리의 외부에 있는 언더레이 부분은 잘려 제거됩니다.

주: 바로 가기 명령 Ctrl + Z를 사용하여 이 작업을 취소할 수 있습니다.

AutoCAD에서 언더레이 열기

DWG 언더레이를 Factory 배치에 배치한 후 원본 DWG 파일을 추가로 수정해야 하는 경우가 있을 수 있습니다. AutoCAD에서 열기 명령을 사용하여 Inventor 내에서 간편하게 AutoCAD를 실행하고 도면을 열 수 있습니다. AutoCAD, AutoCAD Architecture 및 AutoCAD Mechanical이 지원됩니다.

1. 검색기에서 DWG 언더레이 노드를 찾습니다. 이름은 원본 2D 도면의 이름과 같습니다.
2. DWG 언더레이 노드를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 팝업 메뉴에서 AutoCAD에서 열기를 선택합니다.
3. 가장 최근에 열린 AutoCAD 제품이 실행되고 AutoCAD 그래픽 창에 언더레이가 표시됩니다. 필요한 항목을 수정하고 DWG 파일을 저장합니다.
4. Inventor로 복귀합니다. 검색기의 노드 아이콘이 원본 도면이 수정되었으며 DWG 언더레이에 조립품 업데이트가 필요함을 나타냅니다.
5. 원본 DWG 그래픽이 삭제되고 수정된 DWG 파일이 팩토리 바닥에 다시 중첩됩니다.
6. 이전에 적용된 도면의 X/Y 위치, 각도 또는 축적 변경 사항은 업데이트된 언더레이에 그대로 유지됩니다.

DWG 언더레이 삭제

언제든지 도면 언더레이를 삭제할 수 있습니다.

1. 검색기에서 DWG 언더레이 노드를 찾습니다. 이름은 원본 2D 도면의 이름과 같습니다.
2. DWG 언더레이 노드를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 삭제를 선택합니다.
3. 도면 언더레이가 삭제됩니다. 그러나 이전에 언더레이로 스냅된 모든 자산은 조립품에 그대로 유지됩니다.
