특성을 통해 자산을 관리 및 검색하고, 보고서를 작성하고, BOM을 업데이트할 수 있습니다. 자산 특성을 지정 또는 업데이트하는 경우 다음 사항에 유의하십시오.
- 특성을 업데이트하는 경우 해당 업데이트는 배치에 이미 배치된 자산에는 적용되지 않습니다. 배치된 자산을 업데이트하려면 Factory 탭의 Factory 자산 패널에서 자산 업데이트를 클릭합니다.
- 자산이 배치에 여러 번 나타나지만 특성이 다른 경우에도 해당 자산은 BOM에 단일 행으로 표시됩니다.
자산에 특성을 지정하려면:

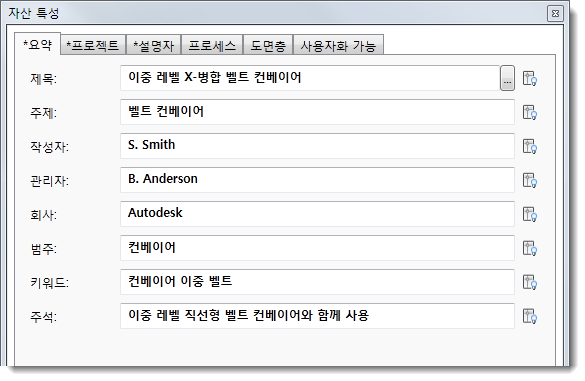

- 자산 빌더 탭의 작성자 패널에서 자산 특성
을 클릭하여 특성 창을 엽니다.
- 자산 검색기에서 이 자산을 쉽게 찾기 위해 요약 정보를 입력합니다.
주: 각 필드 옆에 나타나는 전구 아이콘은 AutoCAD에서 블록에 특성 값이 표시되는지 여부를 결정합니다.
표시를 켜려면 이 아이콘을 클릭합니다. AutoCAD에서 표시를 숨기려면 이 아이콘을 꺼진 채로 둡니다.
또한 이러한 아이콘은 프로젝트 및 설명자 필드와 사용자화 가능 탭의 값 필드에도 나타납니다.
- 프로젝트 탭에는 BOM을 준비하는 경우 유용한 정보가 들어 있습니다.
파일 하위 유형 파일 유형(예: dwf 또는 ipt) 부품 번호 자산의 부품 번호. 비워두면 파일 이름이 부품 번호로 자동 지정됩니다. 스톡 번호 자산의 스톡 번호 설명 자산에 대한 간단한 설명 수정기호 번호 파일 개정 번호 프로젝트 프로젝트 이름 설계자 프로젝트 또는 모형의 설계자 권한 서명 권한 비용 센터 자산에 적용할 비용 센터 견적 원가 BOM 및 기타 비용 계산에 사용되는 자산의 비용 작성 날짜 오늘 날짜. 달력 아이콘을 클릭하여 다른 날짜를 선택할 수 있습니다. 공급업체 타사 자산인 경우 제조업체 또는 공급업체 이름 웹 링크 공급업체 링크 또는 기타 관련 웹 사이트 주소 - 설명자 탭을 클릭하여 자산에 설명을 추가합니다. 설명자 필드는 기본적으로 표시되도록 설정되어 있고 블록 이름으로 미리 채워져 있습니다. 확장된 설명자에는 자세한 설명을 입력할 수 있습니다. 또한 확장 설명자 필드에서는 팝업 자산 설명에 클릭 가능한 링크로 나타나는 웹 사이트 주소를 입력할 수도 있습니다.
- Process Analysis에서 시뮬레이션을 실행하려면 프로세스 탭 정보를 입력합니다. Analysis를 사용하지 않는 경우 다음 단계의 도면층 탭으로 건너뜁니다.
객체 처리 이 상자를 선택하면 해당 자산을 시뮬레이션 객체로 지정한 다음 객체 유형(버퍼, 프로세서 또는 소스)을 선택할 수 있습니다. 나타나는 필드는 선택한 객체 유형에 따라 달라집니다. 버퍼 버퍼는 프로세서에 의해 생성되는 항목을 일시적으로 저장합니다.
용량: 버퍼에서 저장할 수 있는 항목 수입니다.
용량 임계값: 최소(%) 및 최대(%) 용량 임계값은 버퍼가 사용 미달이거나 용량에 도달했거나 근접한 경우 활용도 경보를 트리거합니다.
출력 라우팅: 이 소스에서 여러 생산 라인과 같은 하나 이상의 대상에 재료를 공급하는 경우의 라우팅 방법입니다.
- - 고정 우선순위: 작성된 첫 번째 대상에 우선순위가 지정됩니다.
- - 가장 짧은 대기열: 대기열이 가장 짧은 대상을 선택합니다.
- - 가장 긴 대기열: 대기열이 가장 긴 대상을 선택합니다.
- - 라운드 로빈: 대기열 길이에 상관없이 순서대로 대상을 회전합니다.
- 임의: 임의로 대상을 선택합니다.
출력 라우팅에 연결된 사용할 수 없는 대상을 출력 일정 예약에서 제외하려면 사용할 수 없는 경우 무시를 선택합니다.
작업 이름: 이 프로세서가 포함되는 전체 프로세스 모형의 이름(예: 엔진 조립품)입니다.
연산자 연산자에 대해 미리 정의할 특성이 없습니다.
프로세서 프로세서는 소스 재료 또는 부품을 받고 관련된 작업을 수행합니다.
평균 고장 간격: 이 프로세서의 고장과 프로세서의 모든 작업 사이의 평균 시간입니다. 예를 들어 4,400시간은 평균적으로 이 프로세서가 4,400시간 실행된 후에 고장이 난다는 의미입니다.
평균 복구 시간: 고장 발생 후 이 프로세서를 복구하는 데 필요한 평균 시간입니다. 예를 들어 60분은 평균적으로 복구하는 데 60분이 걸린다는 의미입니다.
출력 라우팅: 이 소스에서 여러 생산 라인과 같은 하나 이상의 대상에 재료를 공급하는 경우의 라우팅 방법입니다. 출력 라우팅에 연결된 사용할 수 없는 대상을 출력 일정 예약에서 제외하려면 사용할 수 없는 경우 무시를 선택합니다.
활용도 경보: 최소 % 및 최대 %는 프로세서에서 생성하는 속도가 설정된 임계값보다 느리거나 빠른 경우 활용도 경보를 트리거합니다.
연속 작업: 표시된 순서대로 작업을 실행합니다.
프로세서 작업:
버튼을 선택하여 리스트에 작업을 추가합니다.
이름: 이 프로세서가 포함되는 전체 프로세스 모형의 이름(예: 엔진 조립품)입니다.
설치 시간: 이 작업 수행을 위해 프로세서를 설치하는 데 필요한 시간입니다.
처리 시간: 선택한 시간 단위로 처리되는 항목 수입니다.
최소 수량: 프로세서가 다른 작업으로 전환하기 전에 작업에서 처리할 항목의 최소 수량입니다.
제품 목표 수량: 시뮬레이션 중에 생산하려는 최종 제품의 수입니다.
생산율 단위: 생산 속도가 초당, 분당, 시간당 또는 일당 속도인지 결정합니다.
소스 소스는 Factory 워크플로우에 투입되는 원재료 또는 부품입니다.
수량: 이 소스에서 사용 가능한 항목 수입니다. 공급에 제한이 없는 경우 무한을 선택합니다.
출력 속도: 선택한 시간 단위에 소스가 공급하는 항목 수입니다. 속도가 달라질 수 있는 경우 허용 가능한 범위를 출력의 백분율로 입력합니다.
출력 라우팅: 이 소스에서 여러 생산 라인과 같은 하나 이상의 대상에 재료를 공급하는 경우의 라우팅 방법입니다. 출력 라우팅에 연결된 사용할 수 없는 대상을 출력 일정 예약에서 제외하려면 사용할 수 없는 경우 무시를 선택합니다.
- 도면층 탭에서는 자산을 배치하기 위해 기존 도면층을 선택하거나 새 도면층을 정의할 수 있습니다. 복잡한 설계에서 자산의 가시성을 제어하려는 경우 도면층 자동 지정이 유용합니다.
자산에 도면층 지정을 선택하면 자산에 도면층이 연관됩니다. 이 확인란을 선택하지 않으면 자산이 AutoCAD에서는 현재 DWG 도면층에 배치되고 Inventor에서는 현재 배치 도면층에 배치됩니다. 새 도면층을 작성하려면 텍스트 상자에 이름을 입력하고 도면층을 나타내는 색상을 선택합니다. 기존 도면층을 선택하려면 표시되는 리스트에서 하나를 선택합니다. 표시된 리스트는 AutoCAD 옵션 Factory 자산 탭의 자산 빌더 옵션에 지정된 파일에서 가져옵니다. 설정에 지정된 파일이 없는 경우에는 도면층 리스트가 비어 있습니다. 자세한 내용은 Factory 자산 기본값 설정을 참고하십시오.
주: 이 기능을 활성화하려면 Factory 자산 옵션 탭에서 도면층 자동 지정 사용 확인란을 선택해야 합니다. 자세한 내용은 Factory 자산 기본값 설정을 참고하십시오. - 사용자화 가능 탭에서는 사용자 특성을 추가하여 자산 데이터를 보다 쉽게 추적할 수 있습니다. 여기에 입력한 정보는 범주별로 구성되어 Factory 특성 검색기에 나타납니다.
추가를 클릭하면 리스트에 특성이 추가됩니다. 삭제 버튼은 특성 리스트에서 선택한 특성을 삭제합니다.
이름 새 특성 이름을 입력하거나 편집할 기존의 사용자화 가능한 특성을 선택합니다. 형식 데이터 유형을 선택합니다. 값 선택한 데이터 유형에 해당하는 값을 입력합니다. 범주 새 범주 이름을 입력하거나 기존의 범주 이름을 선택합니다.
이러한 특성을 정의하여 자산을 게시하면 AutoCAD 및 Inventor 배치에 배치할 수 있습니다.
