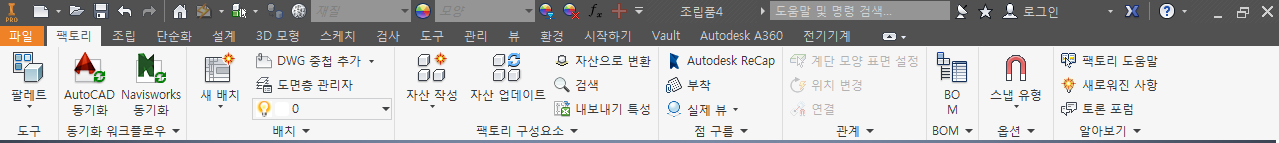

Factory Design Utilities 사용자 인터페이스는 Factory 탭에 있고 도구, 워크플로우 동기화, 배치, Factory 구성요소, 점 구름, 관계, BOM, 옵션 및 알아보기 패널과 함께 배치되어 있습니다. Factory 패널과 표준 Inventor 패널을 합치면 기본 Factory 작업 환경이 됩니다.
클릭합니다
자산 검색기, Factory 특성 및 Factory 자산 미리보기, 이렇게 3개의 팔레트가 Inventor Factory Design Utilities와 연관되어 있습니다. 이러한 팔레트는 검색기 영역을 공유하며 표준 크기조절 방법을 사용하여 조정 가능합니다. 검색기는 다른 위치에 고정하거나 응용프로그램 프레임에서 떼어내 부동 상태로 만들 수 있습니다.
- 자산 검색기: 배치로 자산을 끌 수 있는 자산 라이브러리에 액세스할 수 있습니다.
- Factory 특성: 선택한 Factory 객체에 대한 특성을 표시합니다. 사용자화 가능한 특성 편집 검색기 옵션을 사용하여 사용자 특성을 변경할 수 있습니다.
- Factory 자산 미리보기: 선택한 Factory 자산 뷰를 제공합니다.
워크플로우 동기화
이 패널의 도구를 사용하면 2D AutoCAD 도면과 Inventor Factory 및 Navisworks Factory 3D 배치 간의 양방향 연관 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor 또는 Navisworks와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다. Navisworks 동기화는 상세한 시각화와 충돌 탐지를 위해 Navisworks에서 활성 Inventor 파일을 엽니다.
배치
다음 도구를 사용하면 도면층, DWG 언더레이 및 구성요소를 포함한 배치를 관리할 수 있습니다.
- 새 배치: Factory 배치를 작성할 수 있습니다.
- DWG 언더레이 추가: Factory 바닥에 AutoCAD DWG 파일의 그래픽을 표시합니다.
- 도면층 관리자: 도면층을 작성, 삭제 및 관리합니다.
- 모형 삽입: Factory 배치 내의 원하는 위치에 배치할 모형을 가져옵니다.
- 하위 배치 작성: 현재 배치의 하위 배치를 작성합니다.
- 솔리드 바닥 작성: 배치에 솔리드 바닥 객체를 추가합니다.
- DWG 게시/업데이트: 현재 뷰의 DWG 파일을 작성하거나 업데이트합니다.
Factory 구성요소
이러한 도구를 사용하면 Factory 자산을 작성, 업데이트 및 검색할 수 있습니다. 또한 구성요소를 자산으로 변환하고, 자산 특성을 파일로 내보내고, 이 패널에서 Factory 자산 창고에 액세스할 수 있습니다.
점 구름
이러한 도구를 사용하여 점 구름 데이터를 보고 관리할 수 있습니다.
- Autodesk Recap: ReCap을 실행하여 스캔을 색인화하고 점 구름 프로젝트 파일을 작성 및 편집합니다.
- 부착: 점 구름 스캔 및 프로젝트 파일을 도면에 부착합니다.
- 실제 뷰: 점 구름 레이블 및 표시기 화면표시를 제어합니다.
관계
구성요소 작업 시 이러한 도구를 사용하면 계단 모양 표면, 커넥터, 구속조건, 정렬 및 기타 컨트롤을 설정할 수 있습니다.
BOM
BOM을 작성하고 자산 컨트롤을 관리합니다.
옵션
스냅 유형 및 바닥/그리드 설정을 제어하고 Factory 옵션 설정에 액세스합니다.
학습
온라인 도움말 및 기타 Factory Design 교육 리소스에 액세스합니다.
