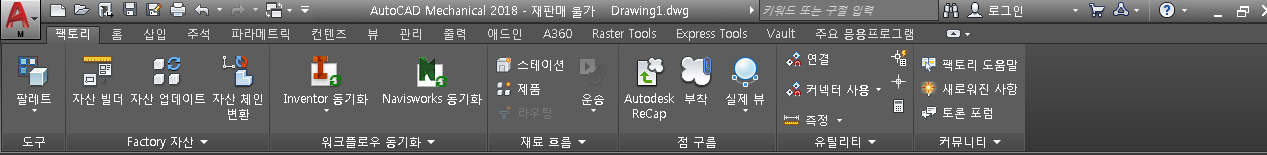

Factory Design 사용자 인터페이스는 Factory 탭에 있으며 도구, Factory 자산, 워크플로우 동기화, 재료 흐름, 점 구름, 유틸리티 및 커뮤니티라는 패널과 함께 배치되어 있습니다. Factory 패널과 표준 AutoCAD 패널을 합치면 기본 Factory 작업 환경이 됩니다.
AutoCAD Factory Design Utilities
AutoCAD Factory Design Utilities와 연관된 팔레트로는 자산 검색기, 블록 검색기, 재료 흐름, Factory 특성이라는 네 개의 팔레트가 있습니다. 이러한 팔레트는 검색기 영역을 공유하며 표준 크기조절 방법을 사용하여 조정 가능합니다. 검색기는 다른 위치에 고정하거나 응용프로그램 프레임에서 떼어내 부동 상태로 만들 수 있습니다.
- 자산 검색기: 설치된 자산, 사용자 자산 및 클라우드 기반 자산에 액세스할 수 있습니다. 자산이란 팩토리의 컨텐츠를 구성하는 요소입니다. 이러한 자산에는 건축용 피쳐, 재료 처리용 장치, 가공 설비 등이 포함됩니다.
- 블록 검색기: 현재 도면의 모든 블록을 해당 자산 속성과 함께 나열합니다. 블록 검색기 리스트에서 블록 이름을 두 번 클릭하고 자산 빌더 환경에서 자산을 게시할 수 있습니다.
- 재료 흐름: 정의된 스테이션, 제품 및 라우팅에 액세스할 수 있습니다. 이 검색기를 사용하여 이러한 Factory 객체에 대한 정의를 관리할 수 있습니다. 상황에 맞는 메뉴를 통해, 일반적으로 사용되는 명령에 액세스할 수 있습니다.
- Factory 특성: Factory 자산 특성 및 재료 흐름 객체 특성에 액세스할 수 있습니다.
Factory 자산 패널
Factory 자산 도구를 사용하면 자산을 작성, 편집 및 업데이트할 수 있습니다.
- 자산 빌더: 2D 블록에서 AutoCAD Factory 자산을 작성하고 작성한 자산에 3D 객체를 연관시켜서 해당 자산의 방향을 정의할 수 있습니다. 자산을 로컬 자산으로 또는 Vault나 클라우드에 게시할 수 있습니다. 그런 다음 AutoCAD 배치가 Inventor Factory 또는 Navisworks Factory로 동기화되면 객체의 3D 표현이 나타납니다.
- 자산 업데이트: 오래된 자산을 최신 자산 데이터로 업데이트합니다.
- 배치 분해: 내포된 블록 내에 포함된 자산을 편집할 수 있도록 내포된 블록을 분해합니다.
- 배치 게시: DWG 파일에 포함된 블록에서 자산을 작성합니다.
- 검색: 입력한 검색 기준을 기반으로 배치 및 자산 라이브러리 내에서 특정 자산을 찾습니다.
- 특성 내보내기: 활성 배치에 배치된 자산의 특성 정보를 내보냅니다. 다른 시스템에서 사용할 수 있도록 특성은 .xls 파일 형식으로 내보냅니다.
- Factory 자산 창고: 클라우드 기반 자산을 업로드, 게시, 공유 및 관리할 수 있는 웹 기반 응용프로그램에 액세스합니다.
워크플로우 동기화 패널
이 패널의 도구를 사용하면 2D AutoCAD 도면과 Inventor Factory 및 Navisworks Factory 3D 배치 간의 양방향 연관 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor 또는 Navisworks와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.
재료 흐름 패널
재료 흐름 도구를 사용하면 시설에서 제조할 제품, 공정이 발생하는 스테이션, 스테이션 간의 루트를 정의할 수 있습니다. 배치가 준비되면 운송 비용, 기계 활용도 및 전력 소모량을 분석할 수 있습니다. 또한 분석 결과 보고서를 생성하여 여러 가지 시나리오를 비교하고 문서화할 수 있습니다. 배치 상태가 사용자의 요구 사항에 부합되면 해당 배치를 Inventor Factory로 전송하여 3D 자산으로 채워지는 2D 언더레이가 되도록 할 수 있습니다.
- 데이터 가져오기: Factory 배치에 속한 변수 관련 정보를 생성하는 스프레드시트 데이터를 가져올 수 있습니다.
- 데이터 내보내기: 스프레드시트 형식으로 배치 변수 정보를 저장 및 공유할 수 있습니다.
- 보고서 생성: Factory 배치에서 운송 비용 및 기계 활용도를 분석하는 데 유용한 보고서를 작성합니다.
점 구름 패널
이러한 도구를 사용하여 점 구름 데이터를 도면에 통합할 수 있습니다.
- Autodesk Recap: ReCap을 실행하여 스캔을 색인화하고 점 구름 프로젝트 파일을 작성 및 편집합니다.
- 부착: 점 구름 스캔 및 프로젝트 파일을 도면에 부착합니다.
- 실제 뷰: 점 구름 레이블 및 표시기 화면표시를 제어합니다.
유틸리티 패널
유틸리티 패널에는 MEASUREGEOM, ID, QUICKCALC 등 친숙한 AutoCAD 명령 모음이 갖추어져 있습니다. 또한 AutoCAD Factory에만 적용되는 연결 명령이 있습니다. 이 명령은 자산에서 사용되지 않은(미사용) 커넥터를 선택하여 Factory 자산을 연결합니다.
커뮤니티 패널
- Factory 도움말: 제품과 함께 제공되는 AutoCAD Factory 도움말 문서를 엽니다.
- 새로워진 사항: 사용 중인 Autodesk Factory Design Utilities의 새 기능에 대한 정보를 표시합니다.
- 토론 포럼: 온라인에서 진행되는 Factory 관련 토론 항목으로 이동합니다.
- YouTube: Autodesk Factory Design YouTube 채널의 개요 및 단계별 비디오에 연결합니다.
- 아이디어 공유: Factory Design 개선 방법에 대한 아이디어를 Factory 개발 팀과 공유할 수 있는 아이디어 공유에 액세스합니다.
