펀치 표현 가시성
새 옵션을 사용하여 개별 펀치 표현 화면표시를 제어할 수 있습니다.
다음 플랫 패턴 재지정이 펀칭 도구 대화상자에 추가되었습니다.
- 펀치 형상 피쳐 표시
- 스케치 표현 표시
주: 이 옵션을 사용하려면 단순화된 스케치 표현으로 판금 펀치 iFeature를 정의해야 합니다.
- 중심 표식 표시
플랫 패턴 편집 대화상자의 펀치 표현 탭에 플랫 패턴 재지정 무시가 옵션으로 추가되었습니다.
주:
이제 쉐이프가 플랫 패턴 경계 너머까지 확장되는 펀칭 도구의 정의가 재지정되어 오류 없이 중심 표식 또는 스케치로 표시될 수 있습니다.
기존 플랫 패턴 펀치 재지정을 사용하면 Inventor 2017에서 플랫 패턴을 삭제했다가 다시 작성할 때까지 계속해서 오류가 표시됩니다.
자세한 내용은 쉐이프를 판금 면으로 펀치하려면를 참고하십시오.
구석 릴리프

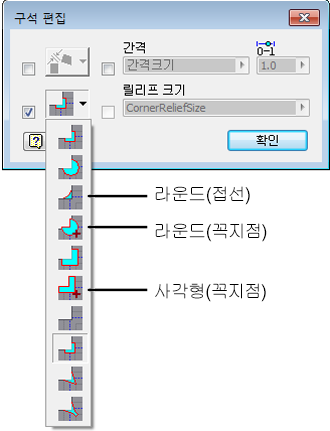

추가 배치 솔루션을 제공하기 위해 라운드(접선), 라운드(꼭지점) 및 사각형(꼭지점) 옵션이 구석 릴리프에 추가되었습니다.
자세한 내용은 구석 이음매 편집 대화상자 참조를 참고하십시오.
플랫 패턴 계산 오류
계산 오류가 있는 플랫 패턴은 검색기에서 정보 아이콘이 표시되고 Design Doctor에 포함됩니다.
자세한 내용은 판금에서 플랫 패턴으로 작업하려면을 참고하십시오.
iFeature 전개
플랫 패턴에서 전개 옵션이 추가되고 iFeature 추출 작성 대화상자 및 펀칭 도구 삽입 대화상자에 추가되었습니다. 이 새 옵션을 사용하여 특정 유형의 펀치 피쳐를 전개할 수 있습니다. 펀치 쉐이프를 전개하려면 두 위치에서 전개 옵션을 지정해야 합니다.
- 전개는 일반 판금 피쳐로 작성된 것처럼 전개될 수 있는 iFeature로 제한됩니다.
- 변형된 쉐이프(예: 스탬프 보스 및 루버)는 전개할 수 없습니다.
자세한 내용은 iFeature로 작업하려면을 참고하십시오.
향상된 판금 대화상자
다음 대화상자에 아래와 같은 새로운 기능이 포함되었습니다.
- 효율성을 높이기 위해 모서리 라운드 및 모서리 모따기 대화상자에 적용 버튼이 추가되었습니다.
- 이제 모서리 라운드 대화상자의 크기를 조정할 수 있으며 세션 전체에서 지속됩니다.
플랫 패턴 업데이트 연기
- 문서 설정 대화상자의 모델링 탭에 플랫 패턴 계산 옵션이 추가되었습니다.

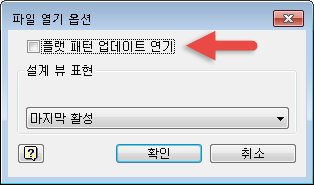

- 파일 열기 옵션에 플랫 패턴 업데이트 연기가 추가되었습니다.

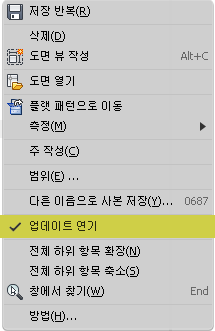

- 또한 검색기에서 플랫 패턴을 마우스 오른쪽 버튼으로 클릭하여 업데이트를 연기할 수도 있습니다.
직접 편집
판금 수정 리본 패널에 직접 편집 명령이 추가되었습니다.
