Autodesk Inventor 2017의 새로워진 사항

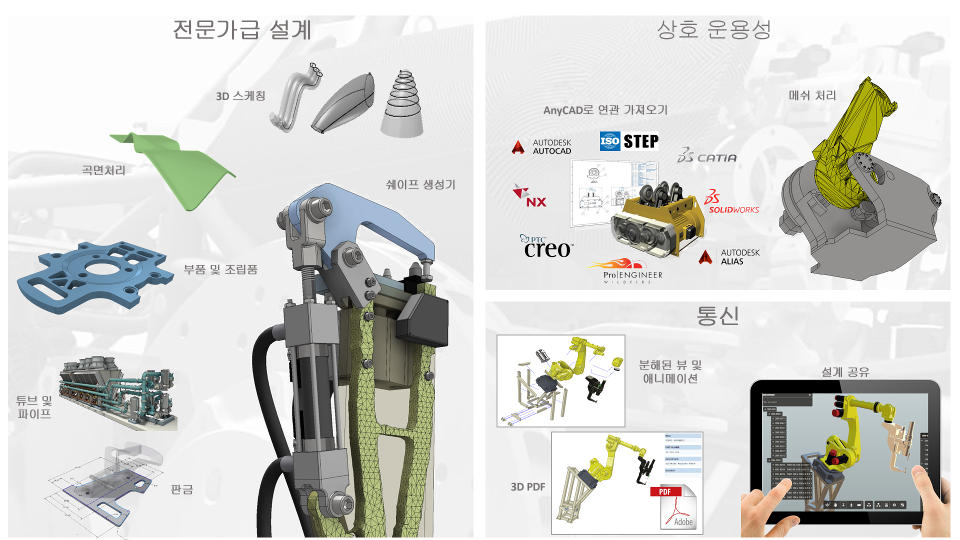

Inventor 2017은 전문 엔지니어의 확장된 역할을 위해 설계되었습니다.

이러한 향상된 기능을 통해 더 나은 설계를 작성하고, 팀 내에서 제품 개발 노력을 조정하고, 작업을 더 빠르게 수행할 수 있습니다.

설계 개선 사항

스케치

새로운 3D 스케치 명령 덕분에 제어 기능, 속도 및 사용 편의성을 향상되었습니다.

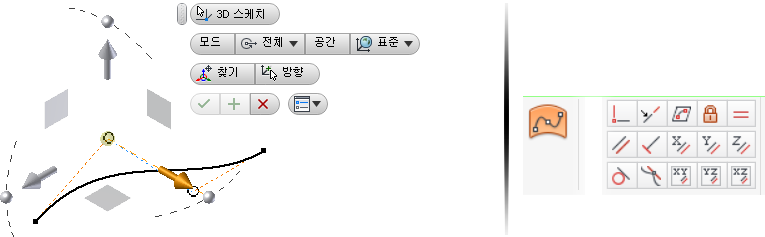

  • 새 3D 변환 명령은 형상을 빠르고 정확하게 이동 및 회전하기 위한 풍부한 형상 조작 도구를 제공합니다.
  • 보다 강력한 제어 기능을 제공하고 3D 면에서 곡선을 스케치할 수 있도록 하기 위해 새 구속조건 유형이 추가되었습니다.
  • 복사/붙여넣기 기능을 사용하면 동일한 3D 스케치 내에서 또는 3D 스케치 간에 복사 및 붙여넣기를 수행할 수 있으며 3D 스케치 정보를 재사용하여 모형을 더 빠르게 작성할 수 있습니다.

새로워진 사항 비디오: 3D 스케칭

자세한 내용은 향상된 3D 스케치 기능을 참고하십시오.

곡면처리

Inventor 2017에서는 몇 가지 새로운 도구가 추가되어 곡면 형상을 구축할 때 보다 강력하게 제어할 수 있도록 도와줍니다.

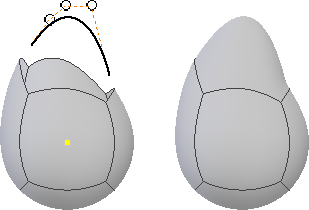

경계 패치 명령에 안내 레일이 추가되었습니다. 이제 곡선 및 점을 사용하여 패치 모양을 형성하고 연속성 및 양식을 보다 정밀하게 제어할 수 있습니다.

직선보간 표면에 모든 표면 유형에 대한 각도 옵션이 새로 추가되었습니다. 스윕 옵션 이름이 벡터로 바뀌었으며 모서리 및 스케치 둘 다를 선택해서 방향을 설정할 수 있습니다.

자세한 내용은 부품 설계 개선 사항를 참고하십시오.

부품 작성

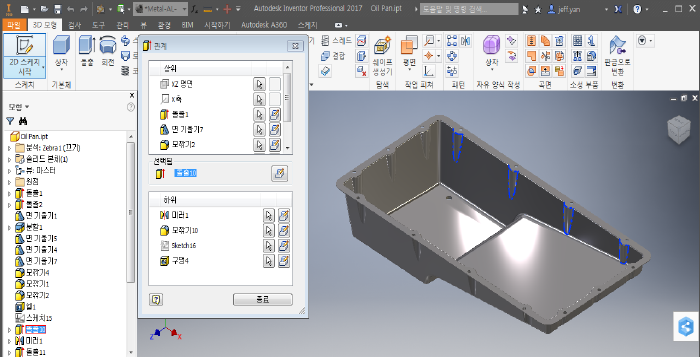

새 피쳐 관계 도구는 부품 피쳐 간의 상위 및 하위 관계를 보여줍니다. 이 도구는 매개변수로 모형을 정의하는 방법을 빠르게 이해하는 데 도움이 되며 형상 변경을 실행하거나 자동화하는 데 사용할 수 있습니다.

부품을 더 빠르게 모델링할 수 있도록 보다 다양하게 개선된 패턴화 기능이 구현되었습니다.

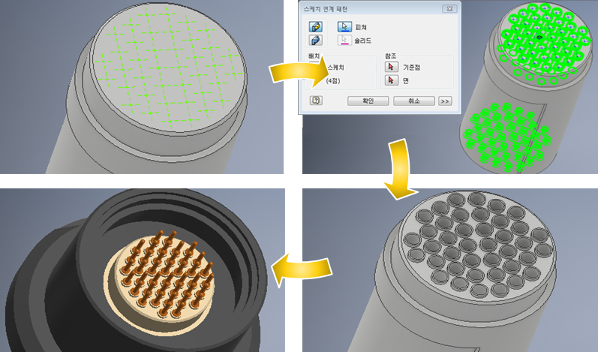

  • 스케치 연계 패턴 명령을 사용하면 2D 또는 3D 스케치에 정의된 복잡한 정렬의 피쳐 또는 본체를 빠르게 생성할 수 있습니다.

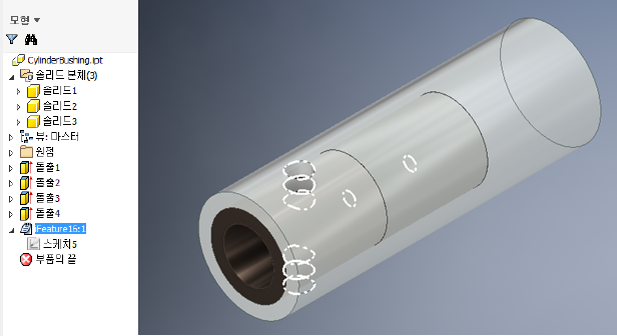

  • iFeature는 다중 본체 부품에서 패턴화 및 미러링 기능을 지원합니다.

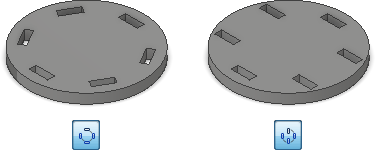

  • 원형 패턴은 방향을 고정하여 원형 배열의 모델링을 간소화기 위한 새로운 옵션을 제공합니다.

새로워진 사항 비디오: 향상된 모델링 기능

자세한 내용은 부품 설계 개선 사항을 참고하십시오.

조립품 정의(Inventor LT에서는 사용할 수 없음)

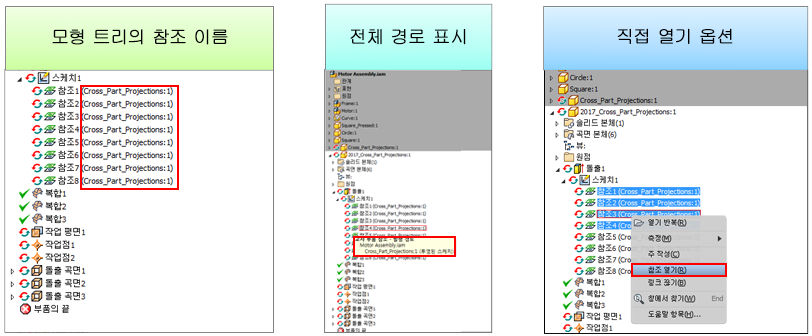

조립품 내의 교차 부품 참조에 대한 향상된 보고 기능으로 관련 부품을 보다 쉽게 식별하고 액세스할 수 있습니다.

부품에 대한 스케치 기반 패턴과 유사한 조립품에 대한 스케치 기반 패턴화를 사용하여 부품을 스케치로 정의되는 복잡한 배열로 배치할 수 있습니다.

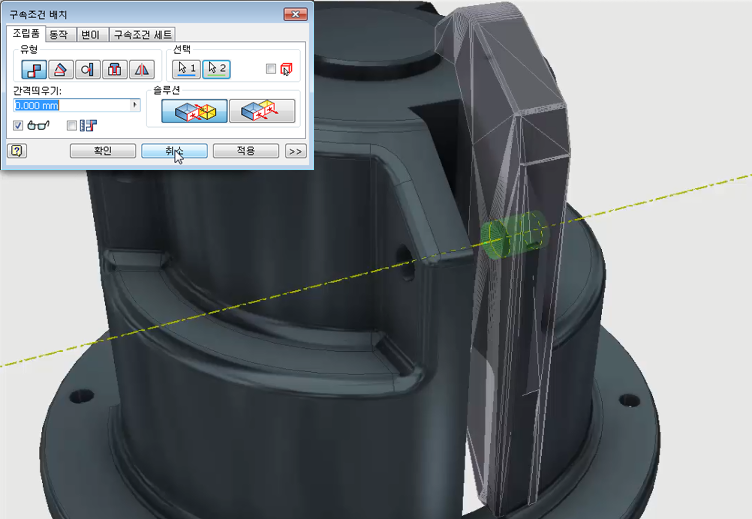

이제 메쉬 데이터를 Inventor로 가져온 다음 다른 3D CAD 데이터와 비슷한 방식으로 관리할 수 있습니다. 이제 간섭 탐지 기능으로 메쉬 부품과 및 기타 형상 간의 간섭을 식별할 수 있습니다.

자세한 내용은 조립품 개선 사항 및 메쉬 구성요소 기능 향상을 참고하십시오.

도면

여러 가지 새 옵션으로 도면 기능이 향상되었으며 형식을 보다 편리하게 제어할 수 있습니다. 새 옵션에는 다음이 포함됩니다.

  • 단면도의 지그재그 절단 모서리
  • 직사각형 품번기호 스타일
  • 옵션 대화상자의 기본 링크 설정
  • 자동 텍스트 줄바꿈 및 기타 형식 개선 사항
  • 배경 텍스트 색상 옵션
  • 도면 부품 리스트에서 부품을 직접 열 수 있는 기능

자세한 내용은 향상된 도면 기능를 참고하십시오.

쉐이프 생성기(Inventor LT에서는 사용할 수 없음)

Inventor 2016 R2에 도입된 쉐이프 생성기는 구조적으로 효율적인 부품의 개념 설계에 도움을 줍니다. Inventor 2017에서는 쉐이프 생성기 워크플로우가 일부 개선되었으며 새 컨트롤이 추가되었습니다.

그림문자로 고정 및 무마찰 구속조건의 위치에 대한 피드백이 제공됩니다. 이제 이러한 그림문자가 Inventor Professional의 응력 해석 및 모달 해석 환경에 나타납니다.

  • 유지되는 영역 크기 조정 및 위치 지정을 위해 대화식 컨트롤이 제공됩니다.

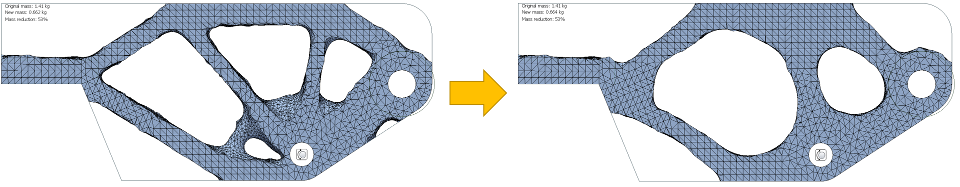

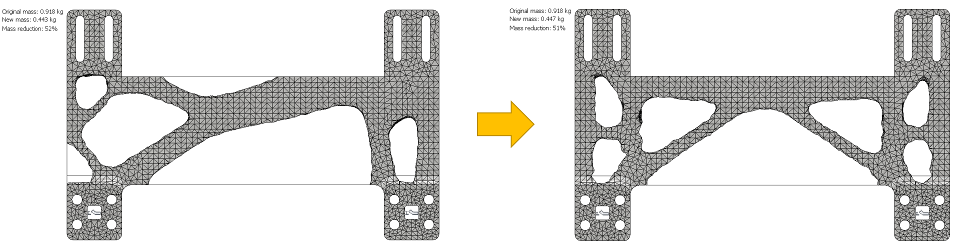

  • 새로운 최소 멤버 크기 기준이 쉐이프 생성기 출력의 피쳐 크기에 영향을 줍니다.
  • 사용자는 비율 감소를 사용하지 않고 대상 비율을 직접 지정할 수 있습니다.
  • 새로운 대칭 구속조건 옵션을 사용하면 하나 이상의 평면에 대해 출력이 대칭됩니다.

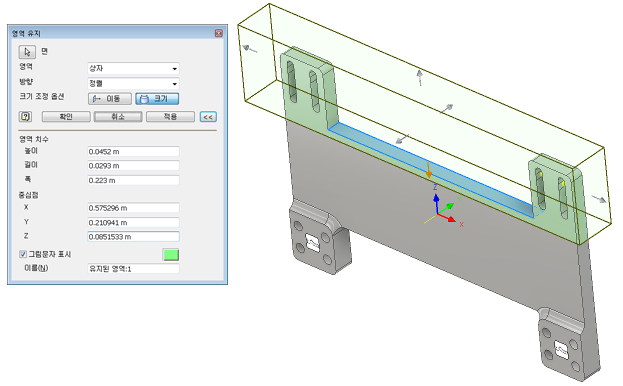

영역 유지

최소 멤버 크기

대칭

새로워진 사항 비디오: 향상된 쉐이프 생성기

자세한 내용은 쉐이프 생성기 정보를 참고하십시오.

판금

Inventor 2017의 판금 환경에 새 워크플로우 옵션 및 컨트롤이 추가되었습니다.

  • 확장된 연기 옵션
  • 향상된 플랫 패턴 경고
  • 펀치 표현을 개별적으로 제어 가능

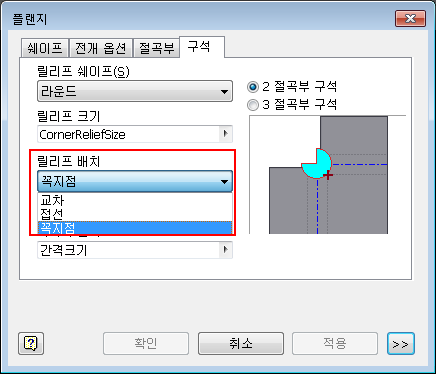

  • 새 구석 릴리프 옵션

자세한 내용은 판금 개선 사항를 참고하십시오.

튜브 및 파이프(Inventor LT에서는 사용할 수 없음)

다음과 같이 튜브 및 파이프 명령의 효율성이 개선되었습니다.

  • 검색기에서 찾기 명령을 루트 내에서 사용할 수 있습니다.
  • 부속품이 있는 플랙시블 호스에서 여러 중간 점 작성이 지원됩니다.

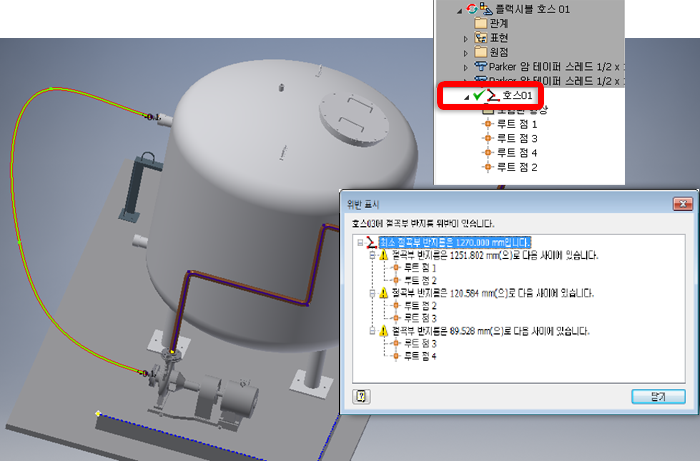

  • 새로운 위반 표시 대화상자에서 플랙시블 호스 위반에 대한 시각적 피드백이 제공됩니다.
  • 튜브 및 파이프 제작 및 튜브 및 파이프 스타일 대화상자의 크기를 조절할 수 있습니다.
  • 런 파일 위치 필드의 대상 폴더는 튜브 및 파이프 런 이름 필드 및 런 파일 이름 필드의 이름을 변경하면 자동으로 업데이트됩니다.

새로워진 사항 비디오: 튜브 및 파이프 설계

자세한 내용은 튜브 및 파이프 개선 사항을 참고하십시오.

안내 튜토리얼(Inventor LT에서는 사용할 수 없음)

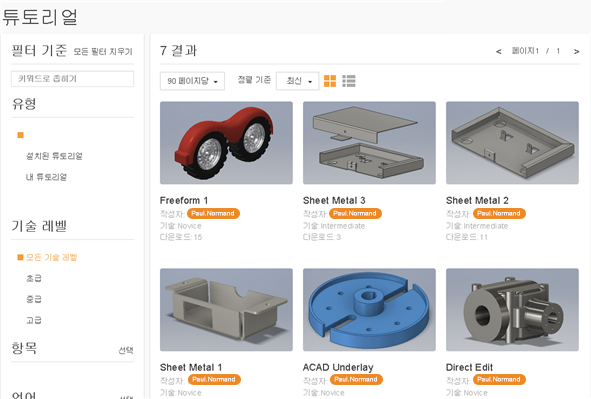

보다 나은 가시성 및 유용성을 위해 안내 튜토리얼이 향상되었습니다. 비디오 및 튜토리얼 창이 제거되었습니다. 내 홈에서 튜토리얼을 클릭하여 새 갤러리를 볼 수 있습니다. 갤러리에 현재 다운로드할 수 있는 모든 튜토리얼과 설치된 모든 튜토리얼을 나타내는 라이브 화면표시가 포함되어 있습니다. 또한 진행률 추적 내용이 갤러리 이미지 및 활성 튜토리얼에 표시됩니다.

자세한 내용은 일반 개선 사항를 참고하십시오.

사용자 인터페이스

그래픽 전개도를 표시하는 데 사용된 감마(발광) 및 선형화(인식된 밝기에 비례하는 데이터 전송)를 보상하기 위해 조정이 수행되었습니다. 이러한 변경 사항은 제품 간 뷰 환경을 보다 일관되게 만들어줍니다.

모형 전개도 조명에 사용된 환경 및 표준 조명 스타일은 스타일 관리 환경 개선을 위해 스타일 유형으로 분리되었습니다. 새 탭 인터페이스는 조명 스타일 워크플로우를 보완하고 기존 스타일과의 호환성을 보장합니다. 그림자 설정은 조명 스타일을 사용하여 개별적으로 관리됩니다.

Inventor 2017은 고해상도 4K 모니터를 지원합니다. 응용프로그램 전반에서 아이콘 및 대화상자가 4K 해상도의 더 큰 화면을 활용합니다.

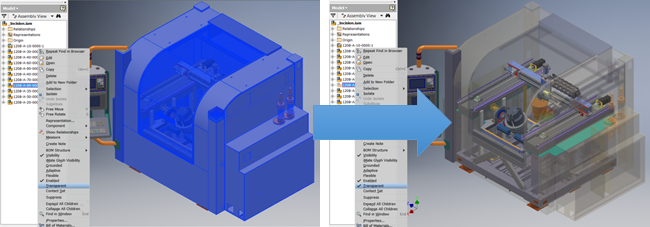

여러 가지 새로운 바로 가기로 일반적인 작업을 더 빠르게 진행하고 특정 워크플로우에 맞게 Inventor를 사용자화할 수 있습니다. 이전 명령 외에 가시성, 투명도, 라우팅된 시스템 명령 등에 대한 바로 가기를 구성할 수 있습니다. 투명도 전환 스위치를 사용하면 조립품 내부를 빠르게 조사할 수 있습니다.

자세한 내용은 일반 개선 사항를 참고하십시오.

상호 운용성 향상

AnyCAD 참조 모형 및 DWG 언더레이 기술(Inventor LT에서는 사용할 수 없음)

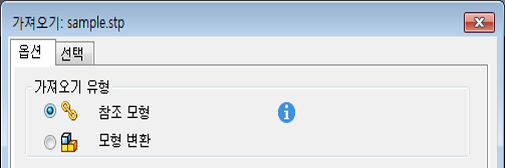

Inventor 2016에는 AnyCAD 기술을 사용하여 Inventor 모형에 비원시 형상을 연관적으로 연결하는 방법이 도입되었습니다. Inventor 2017에서는 CATIA, SolidWorks, NX, Pro-E/Creo 파일의 참조 모형 업데이트 동작이 크게 개선되었습니다. 가져오기 워크플로우에서 다중 스레딩에 대한 지원이 확장되어 성능이 향상되고 참조 모형 워크플로우를 더 빠르게 업데이트할 수 있게 되었습니다. 또한 참조 모형에서 STEP 중립 파일 형식도 지원합니다. STEP 모형을 Inventor 조립품으로 참조할 수 있습니다. STEP 파일이 업데이트될 때 Inventor는 다른 3D 형식과 유사한 방식으로 설계 변경을 고려합니다.

새로운 자르기 및 프로파일 선택 도구로 DWG 언더레이 워크플로우가 간소화되었으므로 생산성이 향상될 수 있습니다. DWG 정보를 도면에 참조로 포함할 수도 있습니다.

새로워진 사항 비디오: 확장된 상호 운용성

자세한 내용은 다른 CAD 시스템의 파일 업데이트 기능 향상을 참고하십시오.

자세한 내용은 DWG 언더레이 개선 사항을 참고하십시오.

메쉬 처리

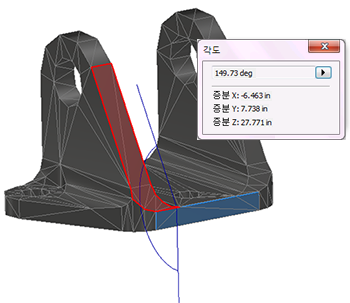

메쉬 데이터를 Inventor로 가져온 다음 다른 3D CAD 데이터와 같은 방식으로 관리할 수 있습니다. 메쉬 면에서 측정 및 단면 도구를 사용할 수 있습니다. 메쉬를 선택한 후 스케치에 투영할 수 있습니다. 필요에 따라 메쉬 면 맞춤 명령을 통해 메쉬 면을 원시 Inventor 표면으로 변환하여 형상을 다운스트림으로 편집할 수 있습니다.

새로워진 사항 비디오: 향상된 메쉬 처리

자세한 내용은 향상된 메시 구성요소 기능를 참고하십시오.

커뮤니케이션 기능

Inventor Autodesk A360의 연결된 설계를 사용한 설계 공유(Inventor LT에서는 사용할 수 없음)

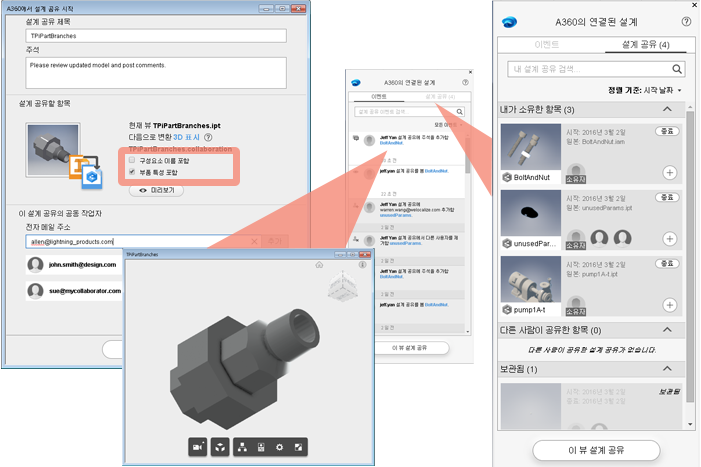

어디에서나 어떤 장치에서도 팀 및 다른 프로젝트 공동 작업자와 편리하게 설계를 검토할 수 있도록 Inventor 2016 R3에는 설계 공유 기능이 추가되었습니다. Inventor 2017의 여러 가지 향상된 기능으로 보다 빠르고 쉽게 공동 작업을 수행할 수 있습니다. 이제 공동 작업자와 피드백을 Inventor 내에서 직접 검토하고 관리할 수 있습니다. 새 컨트롤을 사용하여 모형 그래픽 외에도 부품 특성 및 부품 이름을 공유할 수 있으므로 보다 상세한 검토가 가능합니다.

새로워진 사항 비디오: 연결된 설계

자세한 내용은 Inventor A360의 연결된 설계 기능 개선을 참고하십시오.

프리젠테이션 개선 사항(Inventor LT에서는 사용할 수 없음)

문서 작성 작업을 보다 쉽고 빠르게 수행할 수 있도록 프리젠테이션 환경이 개선되었습니다.

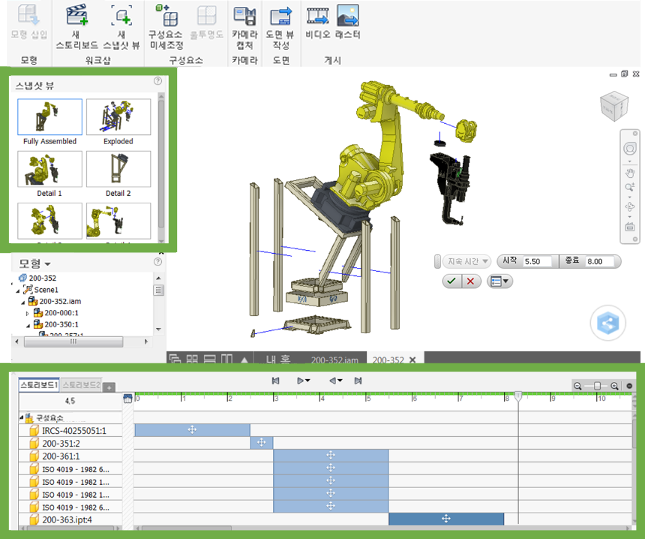

  • 도면 작성을 위해 분해된 뷰에서 구성요소를 쉽게 배열하고 강력하면서 인상적인 애니메이션을 신속하게 작성할 수 있습니다.
  • 스냅샷 뷰를 사용하여 도면 뷰 및 래스터 이미지 출력에서 사용할 수 있는 특정 모형 및 카메라 정렬을 캡처할 수 있습니다.
  • 새로운 시간 표시 막대 기반 스토리 패널을 사용하여 조립품 시퀀스 또는 이동을 쉽게 조정 및 편집할 수 있습니다. 애니메이션에 나타나는 작업의 기간 및 순서를 변경할 수 있습니다.

새로워진 사항 비디오: 멋진 프리젠테이션

자세한 내용은 프리젠테이션, 분해된 뷰 및 게시 기능 향상을 참고하십시오.

3D PDF 게시(32비트 Inventor LT에서는 사용할 수 없음)

Inventor 2017에서는 Adobe Acrobat Reader에서 볼 수 있는 3D PDF 형식으로 모형을 내보낼 수 있습니다. 포함할 설계 뷰 표현, 모형 특성 및 첨부 파일을 선택합니다. Adobe Acrobat Reader를 사용하여 3D PDF 파일을 엽니다. 사용자 3D PDF 템플릿을 작성하여 출력 파일에서 내보낸 요소의 정렬을 변경합니다.

새로워진 사항 비디오: 3D PDF

자세한 내용은 향상된 3D PDF 내보내기 기능을 참고하십시오.
