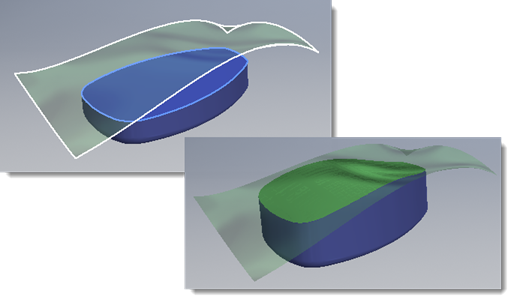

직선보간 곡면
법선, 접선 또는 스윕 곡면을 작성할 수 있도록 직선보간 표면 명령이 추가되었습니다. 직선보간 표면은 포켓을 작성하거나, 쉘링 후 복합 본체를 분할하거나, 금형 설계의 분할 표면을 작성하는 데 사용됩니다.
직접 편집

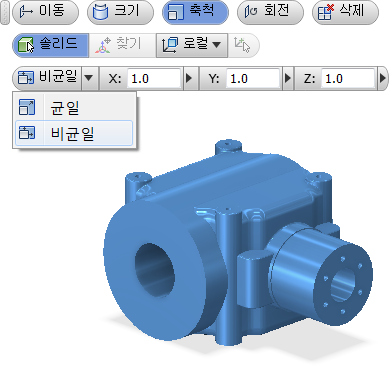

미니 도구막대 옵션에 축척이 추가되었습니다. 드롭다운 리스트를 사용하여 균일 또는 비균일 축척 옵션을 지정할 수 있습니다.
일반 설계

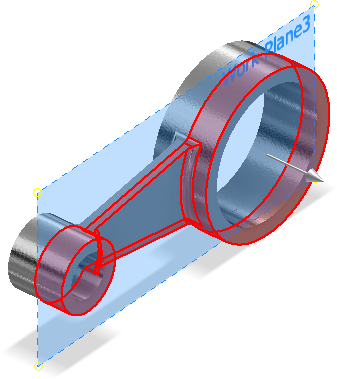

- 이제 미러 및 직사각형 패턴 명령이 다중 솔리드 본체 선택을 지원합니다. 이러한 새 옵션을 사용하여 새 본체를 작성하거나 본체를 접합할 수 있습니다.
- 이제 측정 명령을 사용하여 임의 세그먼트의 중간점에 대한 각도를 측정할 수 있습니다. 이 옵션은 노란색 점이 나타날 때까지 세그먼트의 중간점 위에 마우스를 올려 놓으면 나타납니다.

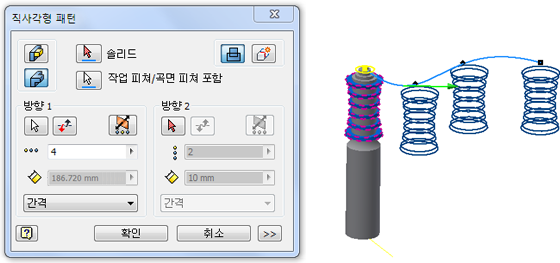

- 이제 직사각형 패턴 명령을 사용하여 비선형 솔리드 본체 패턴을 작성할 수 있습니다.
경계 패치의 개선 사항
패치를 미리 보고 작성하기 위해 경계 패치 명령으로 닫힌 루프를 형성하는 데 입력 모서리가 더 이상 필요하지 않습니다.

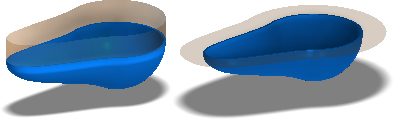

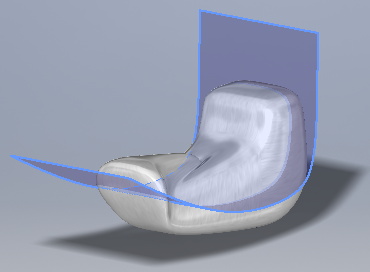

이제 경계 패치 명령이 가능한 경우 항상 패치를 작성하려고 합니다. 입력 모서리가 닫힌 루프를 형성하지 않는 경우 모든 입력 모서리를 에워싸기에 충분히 큰 패치를 작성합니다. 더 이상 열린 루프 패치 경계가 입력 모서리에 해당할 필요가 없습니다.
사용자 인터페이스는 변경되지 않았습니다. 각 입력 모서리에 대해 연속성 구속조건(G1/G2) 및 접선 축척 값을 지정할 수 있습니다. 입력 모서리에서 패치를 작성할 수 있는 경우 확인 및 적용 버튼을 사용할 수 있습니다. 열린 또는 닫힌 루프 패치를 작성할지 지정할 필요가 없습니다. 경계 패치 명령이 작성할 항목을 자동으로 결정합니다.

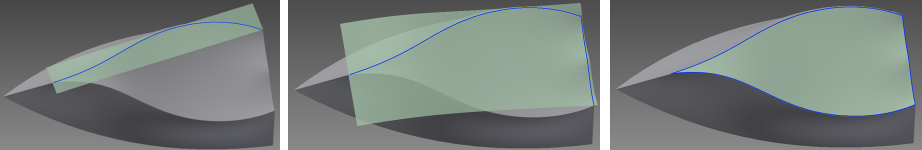

피쳐 미리보기를 활성화하면 다음 이미지(왼쪽에서 오른쪽순)에 표시된 대로 모서리를 선택 또는 선택취소할 때마다 미리보기가 업데이트됩니다. 1) 모서리 한 개를 선택합니다. 2) 두 번째 모서리를 추가합니다. 3) 세 번째 모서리를 추가한 후 닫힌 루프가 형성됩니다.
