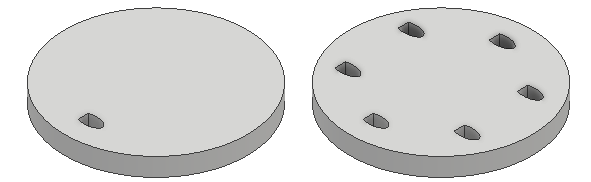

동일한 발생을 허용하는 원형 패턴 기능 향상
본체 또는 소스 피쳐 세트의 방향을 유지하려면 고정을 선택합니다. 본체 또는 피쳐 세트의 기준점을 재정의할 수도 있습니다. 기본값은 기준점으로 교차된 프로파일 중심을 사용하는 것입니다.
자세한 내용은 패턴에 부품 피쳐를 배열하려면을 참고하십시오.

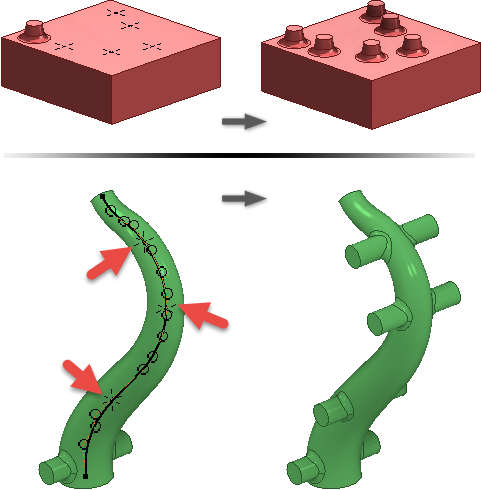

스케치 연계 패턴
스케치 연계 패턴 명령이 도입되었습니다. 이제 2D 또는 3D 스케치에 정의된 스케치 점에 피쳐 또는 본체를 패턴화할 수 있습니다. 선택적으로, 기준점을 재정의하거나 면을 선택하여 패턴 방향을 지정할 수 있습니다.
자세한 내용은 패턴에 부품 피쳐를 배열하려면을 참고하십시오.

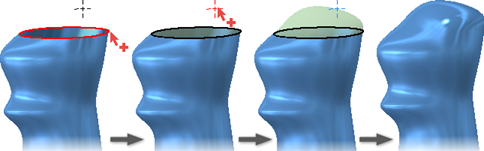

경계 패치
경계 패치 명령에 안내 레일 옵션이 추가되었습니다. 이제 곡선 및 점을 선택하여 패치 모양을 지정할 수 있습니다.
자세한 내용은 패치, 스티치 또는 직선보간 곡면을 작성하려면을 참고하십시오.
직선보간 곡면
- 모든 직선보간 곡면 유형에 각도 옵션이 추가되었습니다.
- 스윕 표면 유형 이름이 벡터로 바뀌었으며 이제 모서리 및 스케치 선택을 모두 지원합니다.
- 벡터 표면 유형에 모든 면 대체 및 자동 모서리 체인이 추가되었습니다.
자세한 내용은 패치, 스티치 또는 직선보간 곡면을 작성하려면을 참고하십시오.

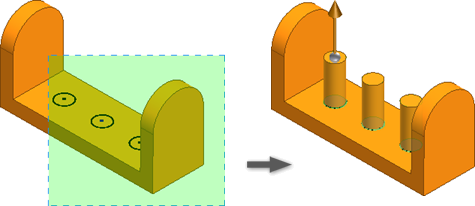

돌출 명령 내에서 창을 사용하여 여러 개의 닫힌 프로파일 교차 선택
이제 돌출 명령을 사용할 때 창을 사용하여 여러 개의 닫힌 프로파일을 선택할 수 있습니다. 이전에는 닫힌 프로파일을 한번에 하나씩만 선택해야 했습니다.
자세한 내용은 돌출 피쳐를 작성하려면을 참고하십시오.

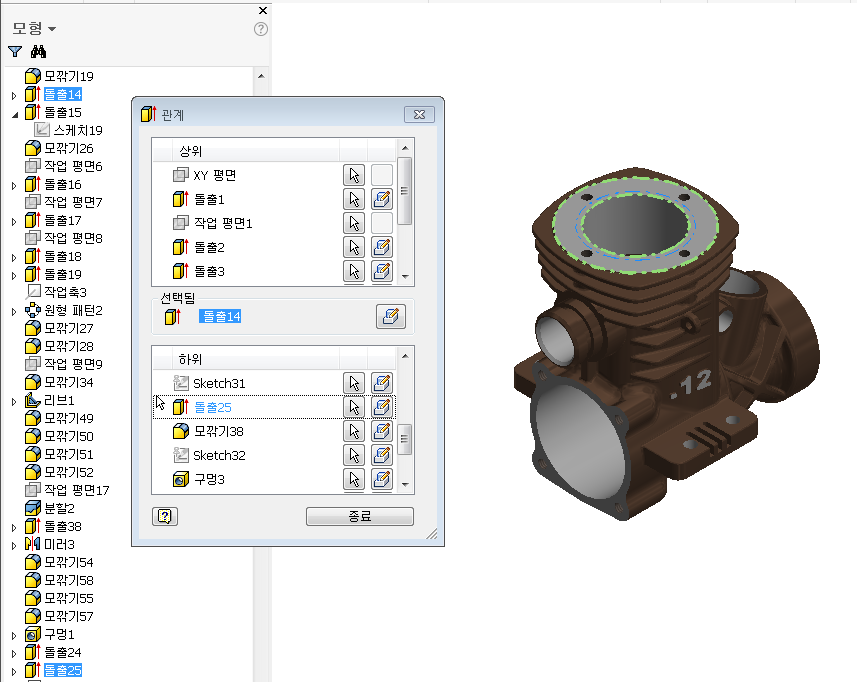

부품 내에서 상위/하위 관계 피쳐 보기
이제 부품 환경의 모형 검색기 또는 그래픽 창에서 부품에서 이 상위/하위 피쳐 관계에 쉽게 액세스할 수 있습니다. 이 새로운 대화식 대화상자에서는 부품 내에서 직접 피쳐 종속성을 볼 수 있습니다. 관계 대화상자에서
아이콘을 선택하여 선택한 뷰로 전환합니다.
아이콘을 선택하여 피쳐 편집 대화상자에 액세스합니다.
- 스케치
- 공유 스케치
- 축
- 평면
- 점

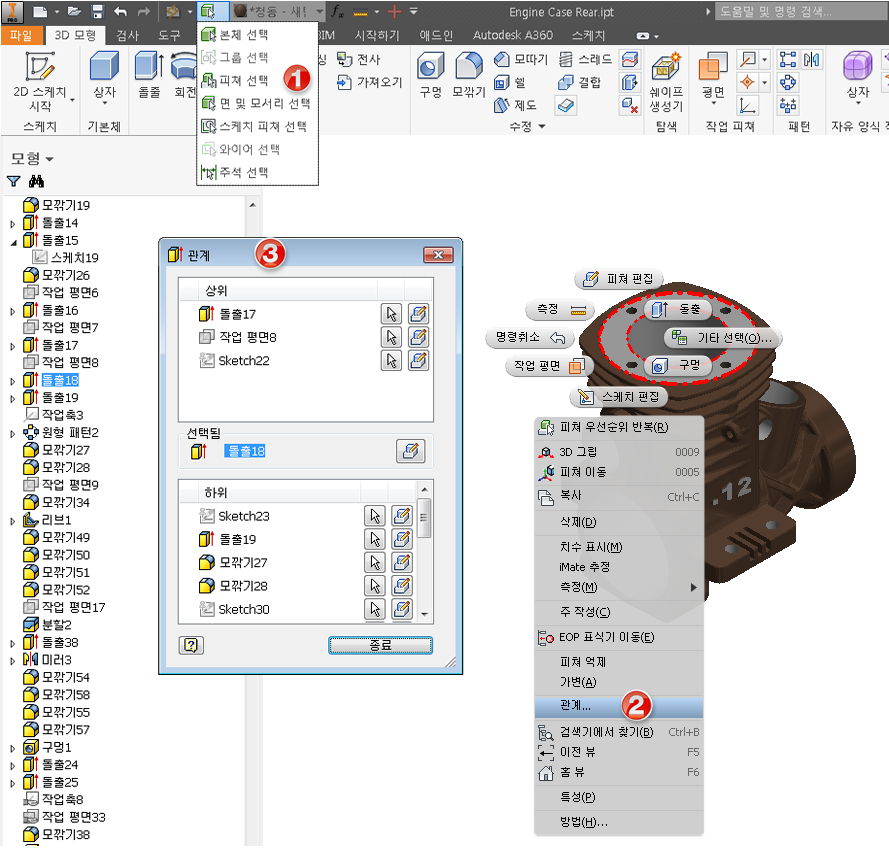

관계 대화상자 및 볼 수 있는 피쳐 종속성에 액세스하려면:
- 모형 검색기: 모형 검색기에서 피쳐 노드를 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴를 표시하고 관계...를 선택합니다.
- 그래픽 창: 선택 필터를 피쳐 선택으로 설정하고, 화면표시에서 피쳐를 선택하고 마우스 오른쪽 버튼을 클릭한 후 관계...를 선택합니다.
자세한 내용은 부품에서 관계를 찾으려면을 참고하십시오.
부품 파일 템플릿
부품 파일 템플릿의 뷰 표현이 향상되어 설계를 보다 쉽게 문서화할 수 있습니다.
- 마스터(잠김)
- 등각투영(기본값)
- 정면
- 평면
- 우측면
