구성요소를 투명하게 만들기
이제 모양 재지정을 적용하지 않고도 조립품에 있는 구성요소의 투명도를 전환할 수 있습니다.

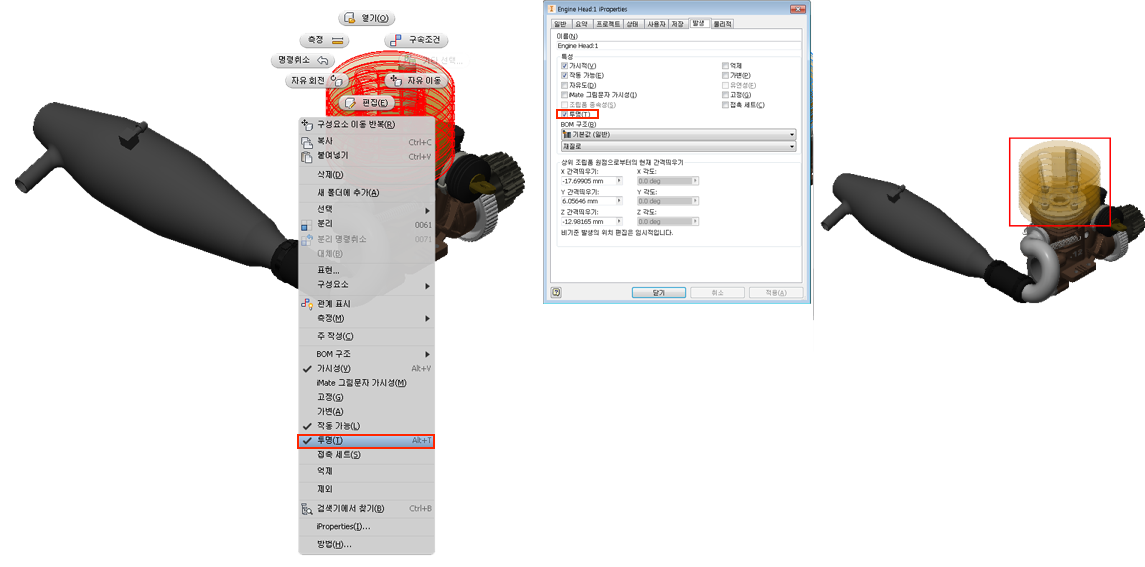

그래픽 창이나 검색기에서 하나 이상의 구성요소를 선택한 후 다음을 수행합니다.
- 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 투명을 선택합니다.
- 상황에 맞는 메뉴에서 iProperties를 선택하여 해당 대화상자를 엽니다. 발생 탭을 클릭하고 투명 확인란을 선택합니다.
자세한 내용은 구성요소의 발생 특성을 설정하려면을 참고하십시오.
교차 부품 참조 기능 개선
이제 조립품 검색기에는 이제 교차 부품 종속성이 있는 구성요소에 대한 추가 컨트롤 및 관계 상세 정보가 포함됩니다.
검색기 노드에는 이제 다음과 같은 정보가 표시됩니다.
- 종속 원본 구성요소 이름이 참조 검색기 노드에 표시됩니다.
- 원본 종속성은 다음 아이콘으로 표시됩니다.
- 모서리
- 면(면의 내부 및 외부 경계가 투영됨)
- 루프
- 스케치 형상
- DWG 형상
- 모서리
- 교차 부품 참조 - 노드 위로 마우스를 가져가면 발생 경로에 유용한 툴팁이 표시됩니다.

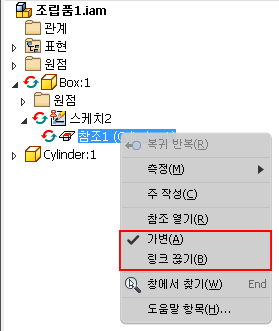

- 검색기 노드에서 링크 끊기를 사용할 수 있습니다.
검색기 노드에서 파일 직접 열기
조립품 검색기의 모델링 뷰에서는 참조 파일을 검색기에서 직접 열 수 있도록 하는 새로운 오른쪽 클릭 상황에 맞는 메뉴 옵션을 사용할 수 있습니다.

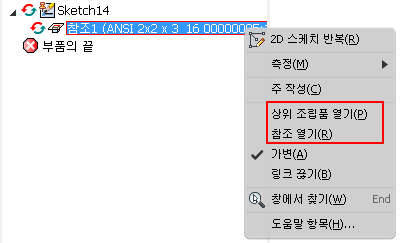

부품 파일에서 검색기의 참조 노드를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 상위 조립품 열기를 선택하여 참조가 작성된 조립품 파일에서 교차 부품 참조를 검토합니다. 참조 열기를 선택하여 참조가 작성된 부품을 엽니다.
스케치의 참조 외에, 복사된 객체의 가변 작업 피쳐에 동일한 기능을 사용할 수 있습니다.
자세한 내용은 조립품의 교차 부품 스케치 정보를 참고하십시오.
