이제 검색기에서 찾기 명령을 루트 내에서 사용할 수 있음
검색기에서 찾기 상황에 맞는 메뉴 옵션은 이제 루트를 작성하는 동안 및 플랙시블 호스 부속품을 배치할 때도 활성화됩니다.
자세한 내용은 플랙시블 호스 루트를 작성하려면을 참고하십시오.
부속품이 있는 플랙시블 호스에서 여러 중간 점 작성 지원
두 개의 새로운 상황에 맞는 메뉴 옵션인 간격띄우기 점과 중간점을 사용하여 부속품이 있는 플랙시블 호스로 라우팅할 때 여러 중간 점을 작성할 수 있습니다. 하나의 부속품을 배치하고, 호스를 구성하고, 두 번째 부속품을 배치하여 완료할 수 있습니다. 두 부속품을 배치하고 중간 점 및 간격띄우기 점 명령 사이에 호스 전환을 구성할 수도 있습니다.
자세한 내용은 플랙시블 호스 루트를 작성하려면을 참고하십시오.

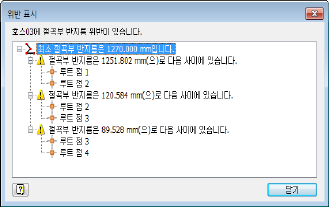

새로운 위반 표시 대화상자에서 플랙시블 호스 위반에 대한 시각적 피드백 제공
문제가 있는 절곡부 반지름을 검사할 때 표시되는 메시지 상자가 새로운 위반 표시 대화상자로 대체되었습니다. 절곡부 반지름 위반이 발생하는 경우 새로운 위반 표시 대화상자에 스플라인 세그먼트의 트리 뷰가 표시됩니다. 이 대화상자에서 노드를 선택하면 그래픽 창에서 해당 세그먼트가 강조 표시됩니다.
자세한 내용은 호스 루트에서 절곡부 반지름을 검사하려면을 참고하십시오.
튜브 및 파이프 대화상자의 향상된 기능
- 튜브 및 파이프 스타일: 이제 이 대화상자의 크기를 조절하면 스타일 설정 패널의 크기가 증가합니다. 전체 이름, 패밀리, 표준 또는 모양 정보를 읽기 위해 더 이상 스크롤할 필요가 없습니다.
- 튜브 및 파이프 제작: 이제 연결 번호가 7개 넘게 추가되면 크기 조정이 가능한 대화상자 폭도 커집니다.
-
튜브 및 파이프 파일 이름: 런 파일 위치 필드의 대상 폴더는 튜브 및 파이프 런 파일 이름 필드 및 런 파일 이름 필드의 이름을 변경하면 자동으로 업데이트됩니다.
자세한 내용은 튜브 및 파이프 정보를 참고하십시오.

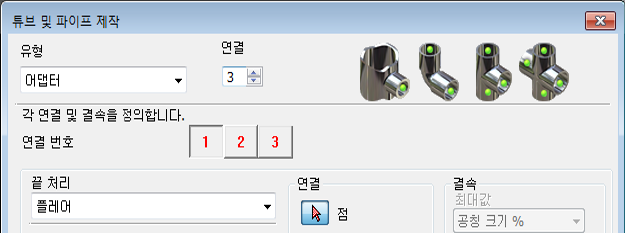

튜브 및 파이프 끝 처리 게시 기능 향상
튜브 및 파이프 제작 대화상자에서 튜브 및 파이프 컨텐츠를 게시하는 동안 연결을 추가할 때 연결에 대해 마지막으로 사용한 끝 처리 설정이 자동으로 채워집니다.
자세한 내용은 튜브 및 파이프 제작을 참고하십시오.
향상된 생산성 추가 기능
- Inventor 2016부터 강체 루트의 부속품에 사용할 수 있는 상황에 맞는 메뉴 옵션인 부속품 지름 변경을 플랙시블 호스 런의 부속품에도 사용할 수 있습니다. 플랙시블 호스 런에서 하나 이상의 부속을 선택하고 선택한 모든 부속품에 대한 지름을 변경할 수 있습니다.
자세한 내용은 플랙시블 호스 루트를 작성하려면을 참고하십시오.
- 기존 루트에 부속품을 배치할 때 새로운 상황에 맞는 메뉴 옵션인 크기 변경 및 연결 편집을 사용할 수 있습니다.
- 여러 튜브 및 파이프 구성요소를 선택할 때 새로운 상황에 맞는 메뉴 옵션인 모든 연결 삭제를 사용할 수 있습니다.
- 스페이스바를 사용하여 루트를 포함하지 않는 런 내의 튜브 및 파이프 부속품에 대해 부속품 연결을 반전할 수 있습니다.
- 이제 부속품 연결 대화상자에서 자유 배치 부속품 및 기준 부속품 선택을 허용하기 위해 확인 버튼을 클릭할 필요가 더 이상 없습니다. 부속품 연결 대화상자의 기본 초점이 이제 확인으로 설정되어 있습니다.
자세한 내용은 튜브 및 파이프에서 부속품 연결 및 구성요소를 연결하고 편집하려면을 참고하십시오.
- 활성 루트에서 이제 포함된 형상으로 추가된 여러 작업 피쳐를 한 번에 선택하고 삭제할 수 있습니다.
자세한 내용은 튜브 및 파이프 정보를 참고하십시오.
