일반 3D 스케치
상황에 맞는 메뉴
형상을 그릴 때 표시되는 상황에 맞는 메뉴에 다음 명령이 추가되었습니다.
- 평면에 정렬
- 방향 Z
- 표준으로 방향 지정
- 교차점 스냅
상태막대
상태 막대에 다음 컨트롤이 추가되었습니다.
- 직교 모드
- 동적 치수
- 객체 스냅
- 구속조건 추정
복사/붙여넣기
3D 스케치 환경에 복사 및 붙여넣기 기능이 추가되었습니다. 동일한 3D 스케치나 3D 스케치 간에 항목을 복사하고 붙여넣을 수 있습니다.
팁: 형상은 소스 형상과 같은 위치에 붙여넣어집니다. 붙여넣을 후에 형상을 이동할 수 있습니다.
형상 끌기
이전 릴리즈에서는 끝점과 중심점에 의해서만 형상을 끌 수 있었습니다. 이제 형상의 부품을 선택하여 3D 스케치 도면요소를 끌 수 있습니다.
구속조건
구속조건 명령에 다음 구속조건 유형이 추가되었습니다.

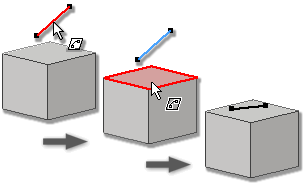

- 면 상의: 선택한 점, 선, 호 또는 스플라인을 평면형 면으로 구속하거나 선택한 점을 곡선 면으로 구속합니다.
- 동일: 선택된 호 및 선을 동일한 길이로 구속합니다.
- X축에 평행, Y축에 평행 Z축에 평행: 선택한 선형 형상이 X, Y 또는 Z축에 평행이 됩니다.
- XY 평면에 평행 YZ 평면에 평행, XZ 평면에 평행: 선택한 형상이 XY, YZ 또는 XZ 평면에 평행이 됩니다.
상황에 맞는 메뉴에 구속조건 삭제가 추가되었습니다.
자세한 내용은 형상 구속조건을 적용하려면을 참고하십시오.

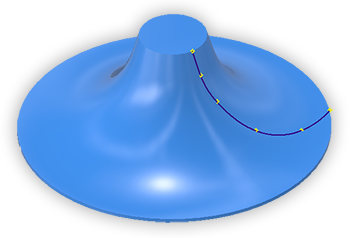

면 상에 직접 곡선 그리기
면 상의 곡선: 평면에 직접 스케치하여 부품 면에 3D 스플라인 보간을 작성할 수 있습니다. 곡선을 작성할 때 꼭지점과 모서리에 스냅하고, 구속조건을 적용하고, 점을 삽입 및 편집하고, 곡률 화면표시를 적용할 수 있습니다.
자세한 내용은 면 상에 곡선 그리기를 참고하십시오.

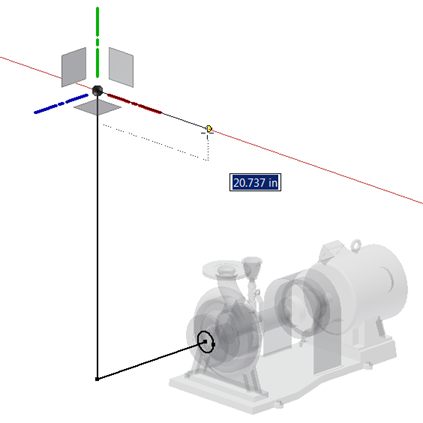

3D 스케치 그리기 도구
3D 스케치 환경에 새로운 3D 공간 표시기와 새로운 기능이 추가되었습니다.
- 직교 모드: Ctrl+R, 상황에 맞는 메뉴 또는 트레이의 아이콘을 사용하여 직교 모드를 켜고 X, Y 또는 Z축을 따라 그립니다.
- 동적 치수: Ctrl+D, 상황에 맞는 메뉴 또는 트레이의 아이콘을 사용하여 동적 치수를 표시하거나 숨깁니다.
- 평면에 그리기: 공간 표시기의 평면을 클릭하여 평면 위에 그립니다.
팁: Shift+스페이스바를 눌러 화면과 평행하게 평면 간을 전환할 수 있습니다.

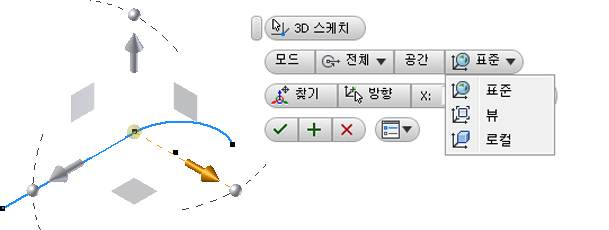

3D 변환
3D 스케치 환경의 수정 패널에 3D 변환 명령이 추가되었습니다. 새 3D 변환 명령은 강력한 형상 조작 도구 세트를 제공합니다.
새 명령을 사용하여 형상을 자유롭게 또는 정확하게 이동하거나 회전할 수 있습니다. 또한 트라이어드 방향을 재지정하거나 표준, 현재 뷰 또는 로컬 좌표계를 기반으로 형상을 조작하는 옵션을 설정할 수도 있습니다.
자세한 내용은 3D 이동/회전 및 변환 사용을 참고하십시오.
