메쉬 모형에 대한 면 작성, 작업 피쳐 추가, 구속조건 등
메쉬 모형으로 작업할 때 사용할 수 있는 기능이 크게 개선되었습니다.
- OBJ 형식을 부품 또는 조립품 문서로 가져옵니다. 메쉬 파일이 크면 가져오는 데 시간이 더 오래 걸릴 수 있습니다.
- 솔리드/표면/메쉬 모형을 OBJ 형식으로 내보냅니다. 색상은 현재 지원되지 않습니다.
- 메쉬 면 맞춤 명령을 사용하여 메쉬 깍인면에서 면을 작성합니다. 작성하려는 메쉬 깍인면 및 면 유형을 선택하거나 자동 맞춤 옵션을 그대로 적용합니다. 그러면 표면 미리보기가 나타납니다. 적용을 클릭하면 면이 작성됩니다.

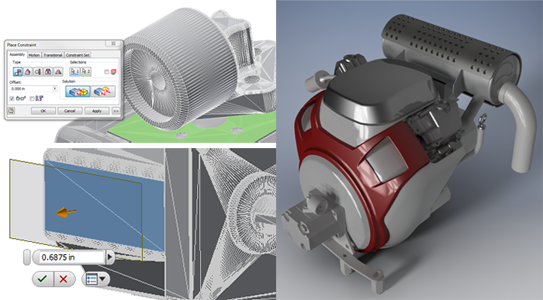

- 구속조건 및 조립 명령을 사용하여 메쉬 간 및 메쉬와 솔리드 또는 표면 간 관계를 작성합니다.
- 메쉬를 작업 평면, 축 및 점에 대한 입력으로 사용하여 작업 피쳐를 추가합니다. 두 가지 입력 예외는 원환의 중심점 및 모서리 루프입니다.
- 거리 측정 및 각도 명령을 여러 메쉬 입력(면, 모서리, 꼭지점 및 추정된 메쉬 축, 중심점 및 중간 점)과 함께 사용합니다. 메쉬 구성요소와 조립품 피쳐 간의 거리 및 각도 측정은 현재 지원되지 않습니다.
- 급행 로드가 지원됩니다. STEP 또는 JT 조립품 메쉬를 가져오고 Inventor 조립품을 저장한 후 Express 모드를 사용합니다.
- 비주얼 스타일은 메쉬 구성요소에 대해 지원됩니다.
자세한 내용은 메쉬 형상 작업 정보를 참고하십시오.
