Revit은 베이스 레벨 - 입면 0에 해당하는 그리드 축만 내보냅니다. 다른 레벨의 그리드 축은 베이스 레벨에 투영됩니다. Advance Steel에서 Revit .smlx 파일을 가져오거나 동기화하면 모든 그리드는 WCS의 Z=0 좌표계에서 작성됩니다.

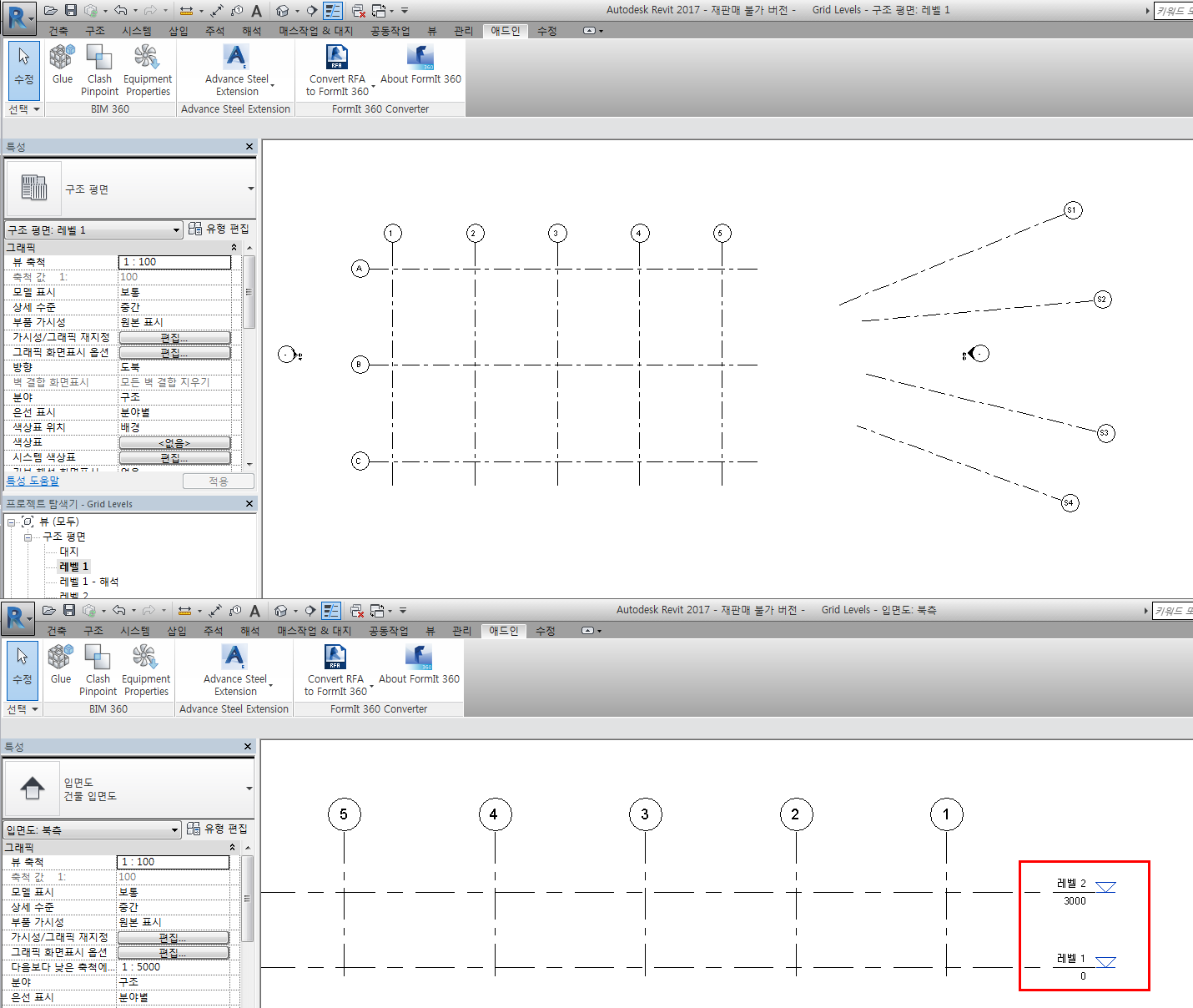

다음 예에서는 Revit에서 작성되고 레벨 1 및 레벨 2 모두에서 보이는 그리드가 있습니다.

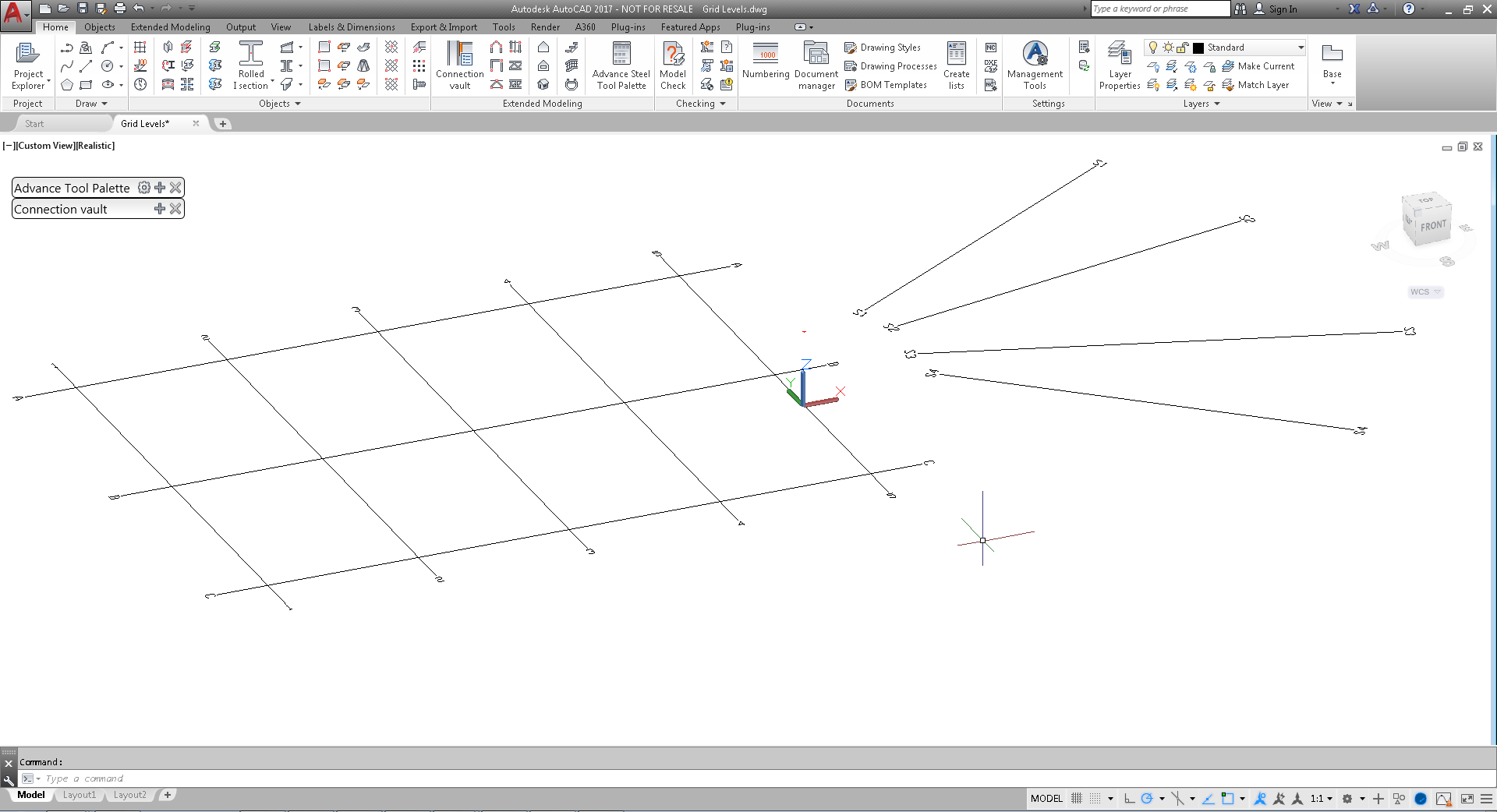

해당 모델을 Advance Steel에서 가져온 경우 WCS의 Z=0 좌표계에서(베이스 레벨) 작성된 그리드 한 개만 존재합니다.

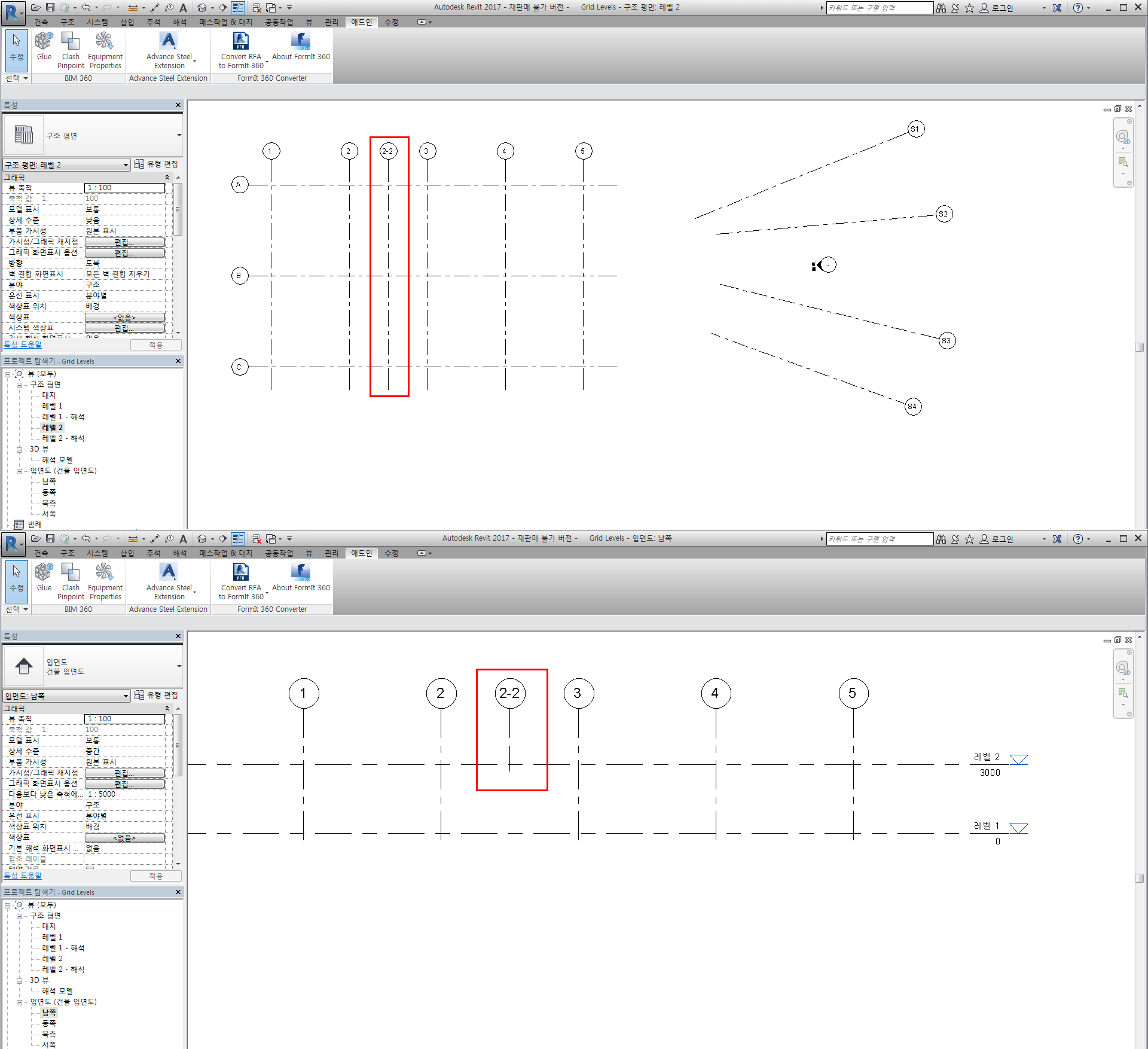

추가 그리드가 Revit에서 작성되고(예: 2-2) 레벨 2에서만 보이고 smlx로 내보내지고 Advance Steel에서 동기화되면, 그리드는 하단 레벨:
에서 작성됩니다.

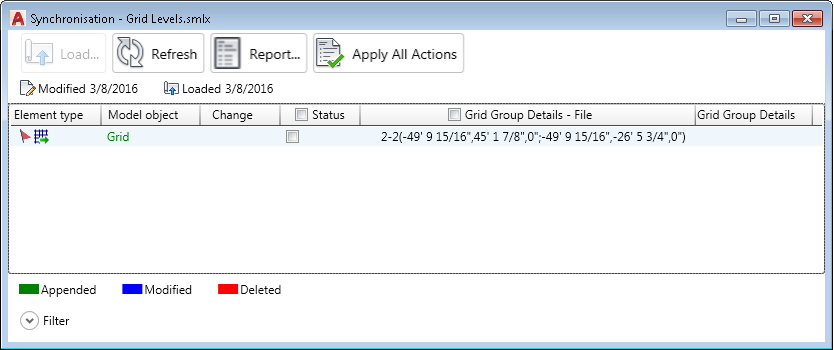

Revit에서 .smlx를 로드하면 Advance Steel의 동기화 대화상자가 다음과 같이 표시됩니다.

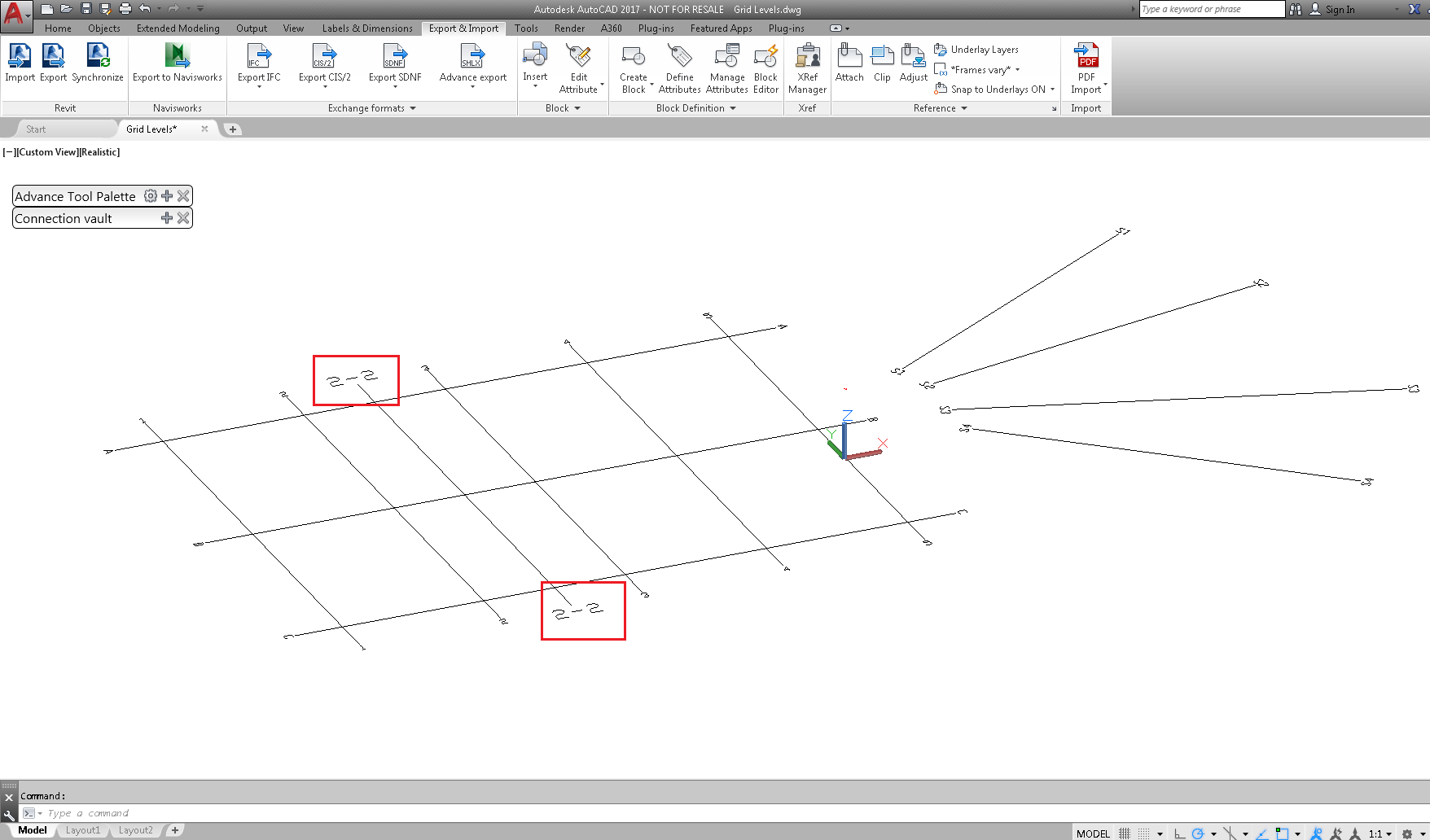

Advance Steel에서 추가된 선을 선택하고 적용하면 그리드 선은 베이스 레벨의 해당 투영에 추가됩니다.

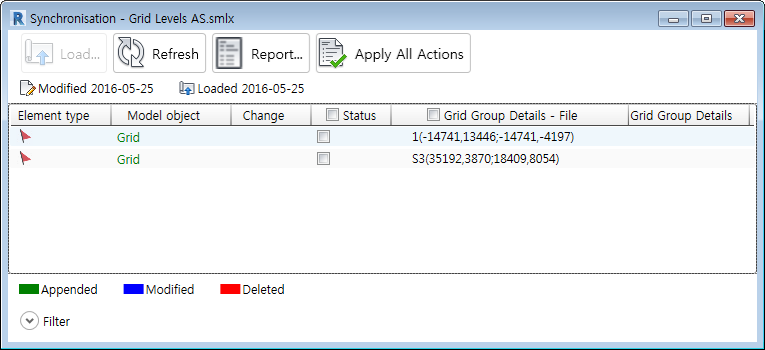

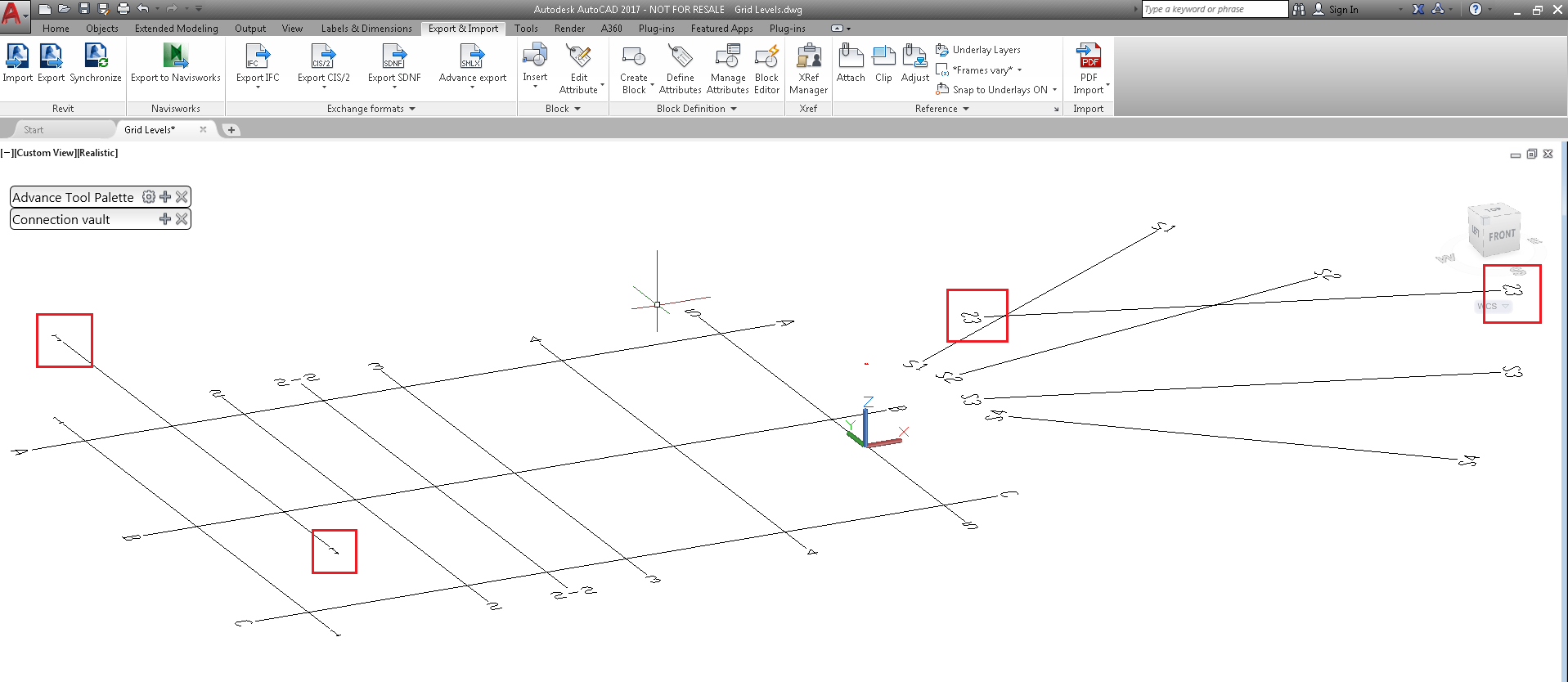

Advance Steel의 그리드는 해당 그리드가 작성된 레벨에서 Revit에서만 표시됩니다. 다음 예에서는 그리드 레이블 1 및 레이블 S3이 Advance Steel에서 복사되었습니다. 모델을 .smlx로 내보내고 변경사항을 Revit에서 동기화하면 그리드 1 및 S3은 레벨 2에서만 표시됩니다.

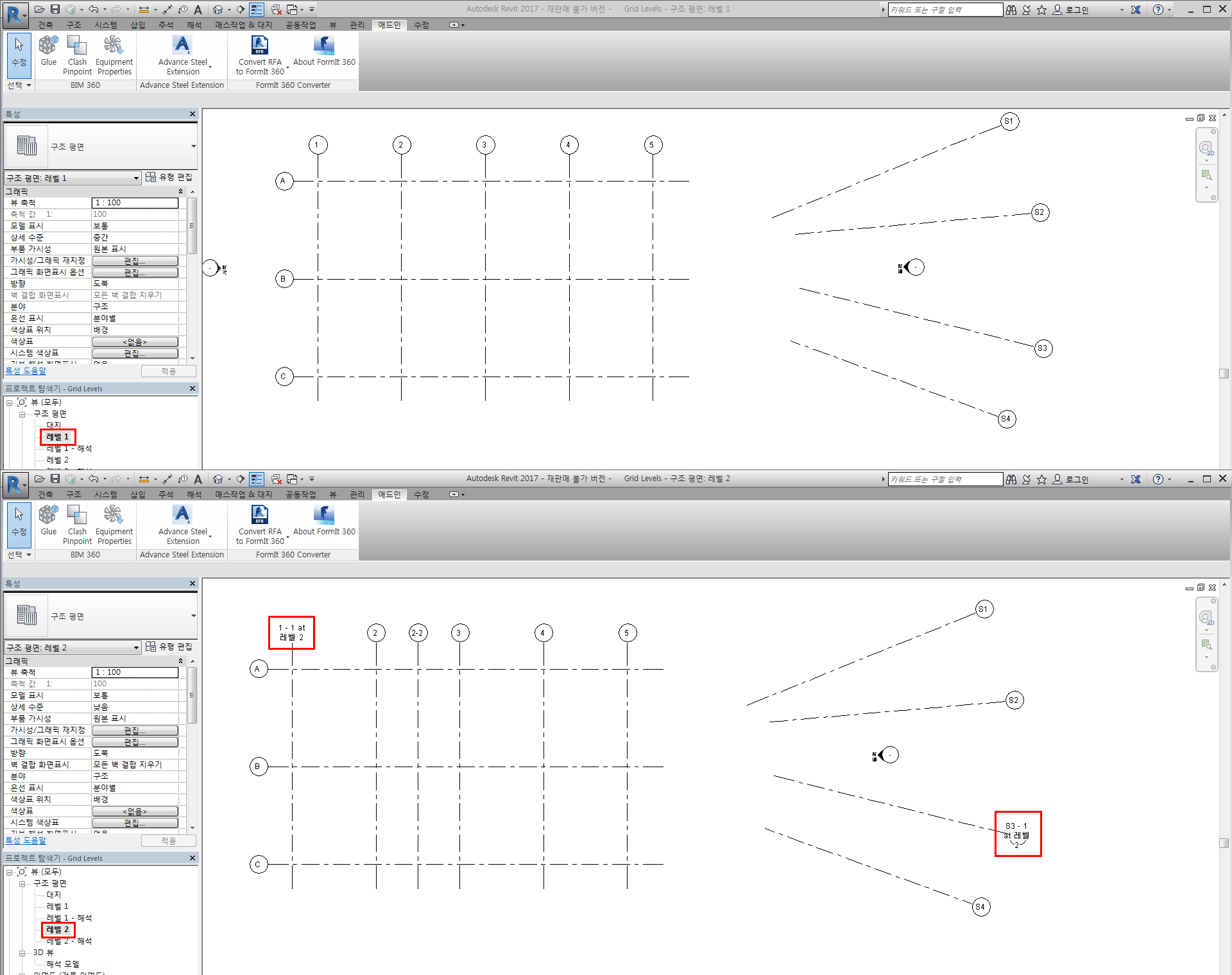

Advance Steel에서 수정한 내용을 동기화하면 Revit에서 그리드 1 및 S3은 레벨 2에서만 표시되고 해당 레이블은 1 - 1 레벨 2 및 S3 - 1 레벨 2로 변경됩니다.

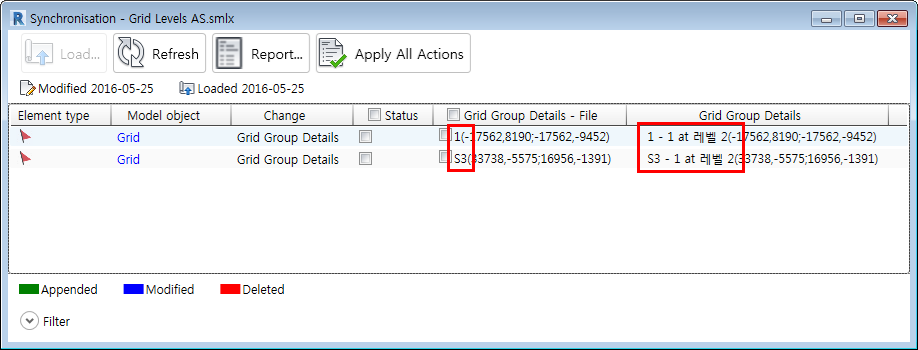

추가된 선을 Revit 모델에 적용하면 동기화 대화상자에 두 개 수정된 선이 표시됩니다. 파일이 1 및 S3 레이블로 표시된 2개의 그리드를 포함하고 있어서 모델은 레벨 2의 1 - 1 및 레벨 2의 S3 - 1로 이름이 변경된 2개의 그리드를 포함합니다.
