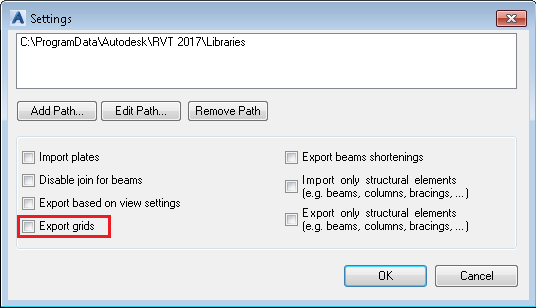

설정 대화상자에서 옵션을 사용하여 Revit과 Advance Steel 간에 그리드 요소를 전송 및 동기화할 수 있습니다.
그리드 내보내기 옵션을 사용하면 새 프로젝트를 시작할 때 그리드 요소를 전송할 수 있습니다. 확인란 옵션을 선택 해제하면 구조의 기본 사항이 중요하지 않을 경우 다음 동기화 반복 작업 시 그리드 요소를 고려하지 않도록 선택할 수 있습니다.
그리드는 개념적으로 Advance Steel과 Revit 간에 서로 다릅니다. Revit에서 그리드는 수직 평면이고 Advance Steel에서는 선입니다(대부분 수평선 및 수직선). 그리드는 공간에서 모든 위치에 있을 수 있습니다. Revit에서 그리드는 모델 내에서 고유한 레이블을 갖고, Advance Steel은 중복 레이블을 허용합니다. Revit에서는 각 그리드 축을 개별로 처리하고, Advance Steel에서는 개별 축 및 그리드 축의 시퀀스 모두를 모델링할 수 있습니다.
Revit은 특정 뷰 범위에 따라 그리드를 표시할 수 있습니다. 다시 말해 그리드는 레벨 뷰에서 입면 뷰의 그리드 범위에 따라 표시되도록 또는 표시되지 않도록 할 수 있습니다. Advance Steel에서 그리드 축은 모델에서 항상 볼 수 있도록 레이블이 표시된 선입니다(그리드 도면층이 켜진 경우 및 그리드 표시가 꺼지지 않은 경우).
그리드 전송 및 동기화는 그리드가 Advance Steel에서 이와 같이 모델링된 경우 시퀀스에서 그룹화된 그리드를 유지합니다. 그리드가 Revit 또는 Advance Steel에서 단일 축으로 모델링되면 그리드는 개별적으로 전송되고 동기화됩니다.
Revit에서 추가된 그리드 축은 Advance Steel에서 전송되거나 동기화된 경우 모든 그리드 시퀀스에 포함되지 않습니다. Revit은 Advance Steel에서 이 방법으로 그리드 시퀀스를 가져온 경우에만 그리드 시퀀스를 내보냅니다.
Revit은 베이스 레벨 - 표고 0에 있는 그리드 축만 내보냅니다. 다른 레벨의 그리드 축은 베이스 레벨에 투영되고, 각 투영은 베이스 레벨의 축과 일치하는지 확인됩니다. 투영이 일치하지 않을 경우 다르게 레이블이 지정됩니다.
