Structural Precast for Revit에서 기초 슬래브를 조합에 대한 구성 가능한 부품으로 분할하는 방법에 대해 알아봅니다.
기초 슬래브를 프리캐스트 조합으로 분할할 수 있도록 하려면:
- 특성 팔레트의 구조 섹션에서 구조 매개변수를 선택해야 합니다.
- 레이어가 하나만 정의되었다 해도 슬래브 구조에서 한 개의 레이어는 구조 재료로 지정되어야 합니다.
- 레이어의 구조 재료에는 밀도가 정의되어 있어야 합니다.

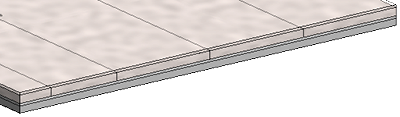

다중 레이어 슬래브의 구조 레이어 분할
Structural Precast for Revit에는 주조 콘크리트, 마감, 기타 레이어 및 프리캐스트 구조 슬래브 조합 레이어를 포함할 수 있습니다. 슬래브가 먼저 부품으로 변환되어야만 구조 레이어가 조합으로 분할되도록 선택할 수 있습니다.
비대칭 슬래브 분할

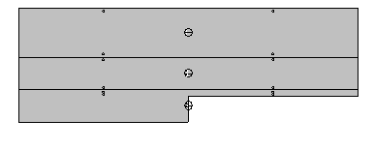

경우에 따라 기초 슬래브를 분할하면 비대칭 모양의 조합이 생성됩니다.

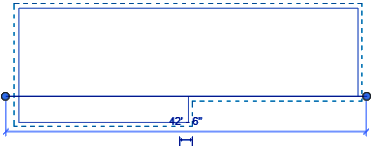

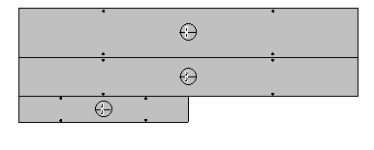

지정된 기준면을 따라 강제로 세그먼트화하려면 먼저 적절한 세그먼트화가 렌더링되어야 하는 스케치된 분할선을 사용하여 바닥을 부품으로 변환해야 합니다.
이제 부품을 선택하고 해당 부품을 Structural Precast for Revit의 조합으로 분할할 수 있습니다.
