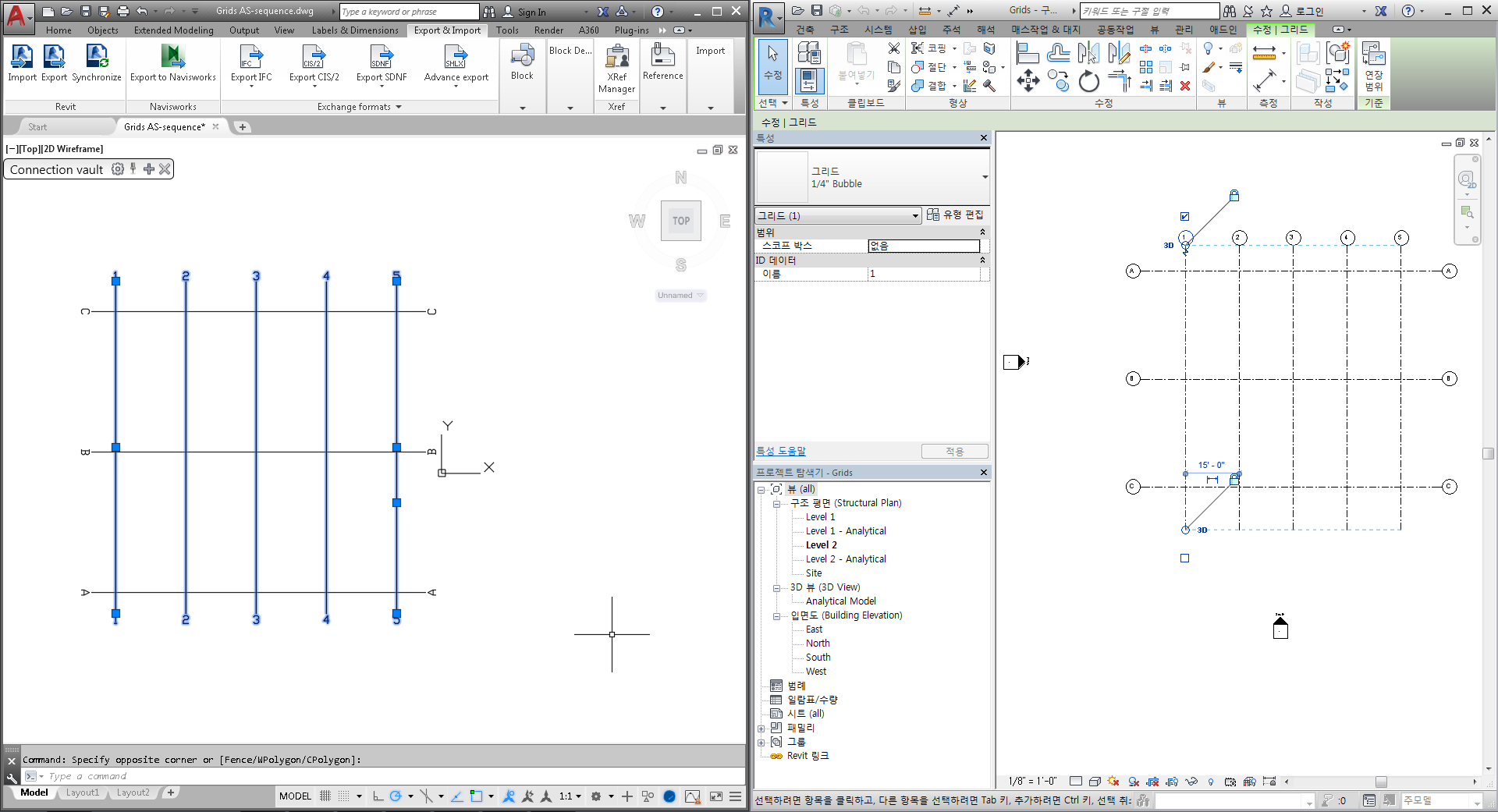

Advance Steel을 사용하여 시퀀스 내에서 그리드를 정의할 수 있습니다. 이 경우 그리드는 단일 축으로 Revit에 전송되고 Advance Steel로 다시 가져오면 시퀀스는 유지됩니다.

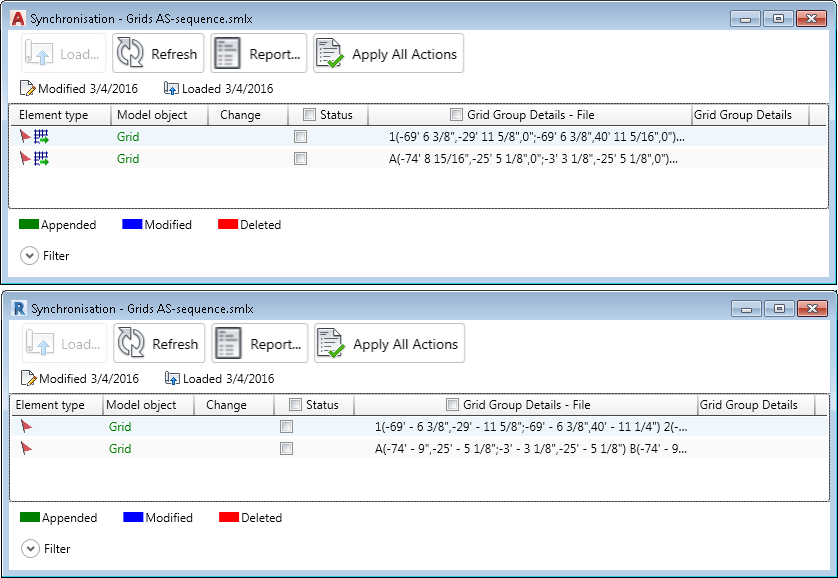

동기화 대화상자에서 각 그리드 시퀀스(예: 1~5 또는 A~C)는 구분선으로(수정됨, 추가됨 또는 삭제됨) 표시됩니다.
동기화 대화상자는 그리드 축 길이(확장, 축소), 위치 및 레이블에서 발생한 모든 수정사항을 표시합니다. 동기화 대화상자의 변경 열에 그리드 그룹 상세 정보 문구가 반영됩니다.

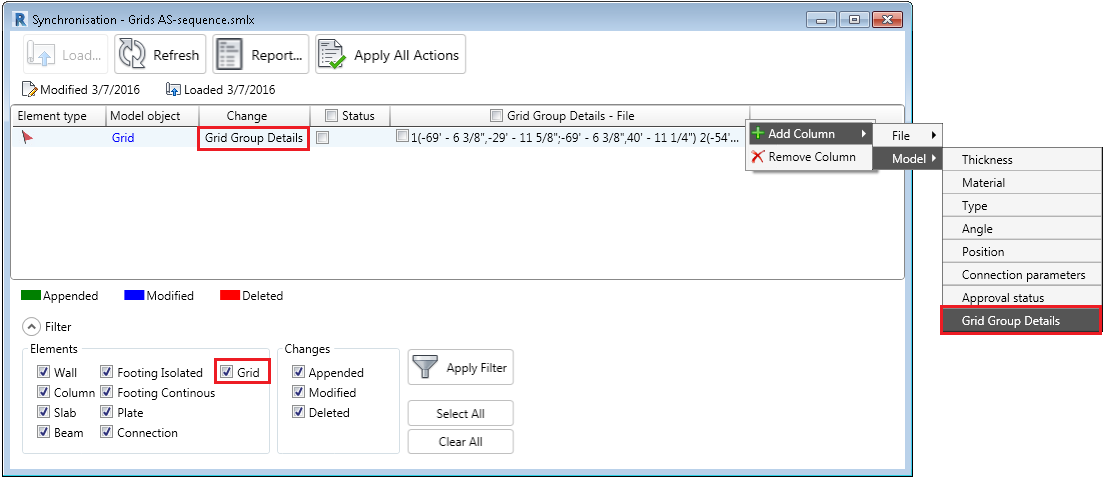

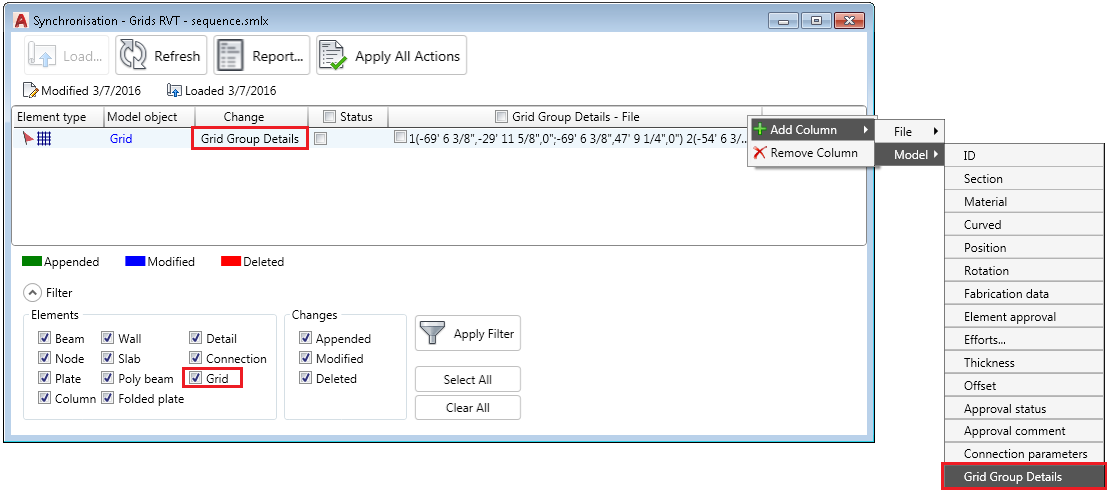

또한 대화상자에서 두 개의 추가 필드인 그리드 그룹 상세 정보 - 파일 및 그리드 그룹 상세 정보를 로드할 수 있습니다. 필드에 축 레이블과 시작 및 끝점 좌표(괄호 안)가 표시됩니다.
대화상자에서 그리드 필터도 사용할 수 있습니다. 이 필터를 사용하여 창에서 그리드 선을 표시하거나 숨길 수 있습니다.

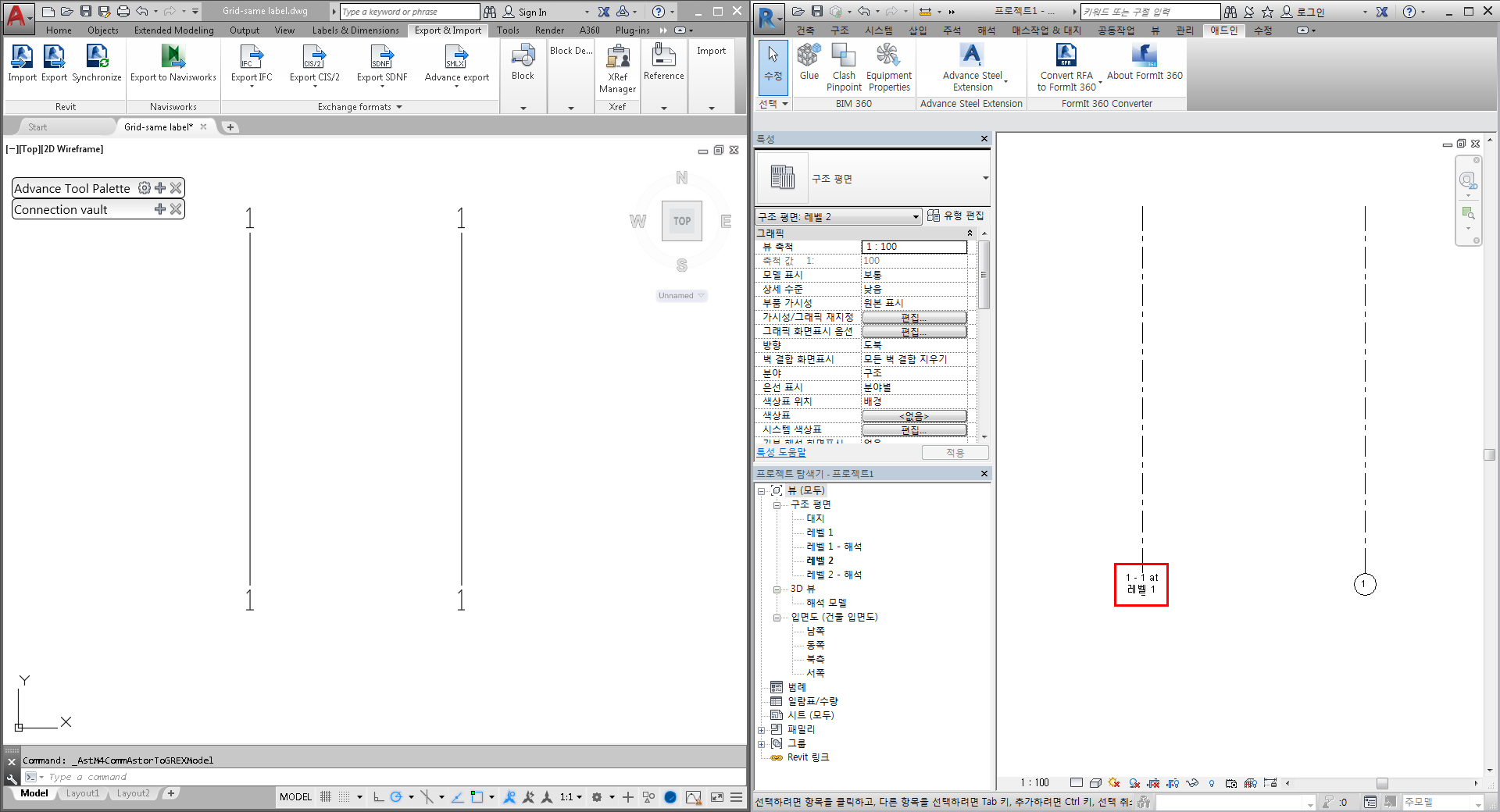

주: Advance Steel을 사용하면 그리드에 중복 레이블을 사용할 수 있습니다. Revit의 경우 그리드는 모델 내에서 고유한 레이블을 갖고 있어야 합니다. 중복 그리드 레이블을 갖는 .smlx 파일을 가져오거나 동기화할 때 Revit은 "레벨 x의 1 - x" 구문 형식으로 두 번째 그리드 축의 이름을 자동으로 변경합니다.
Advance Steel을 사용하여 시퀀스 내에서 그리드를 정의할 수 있습니다. 이 경우 그리드는 단일 축으로 Revit에 전송되고 Advance Steel로 다시 가져오면 시퀀스는 유지됩니다.

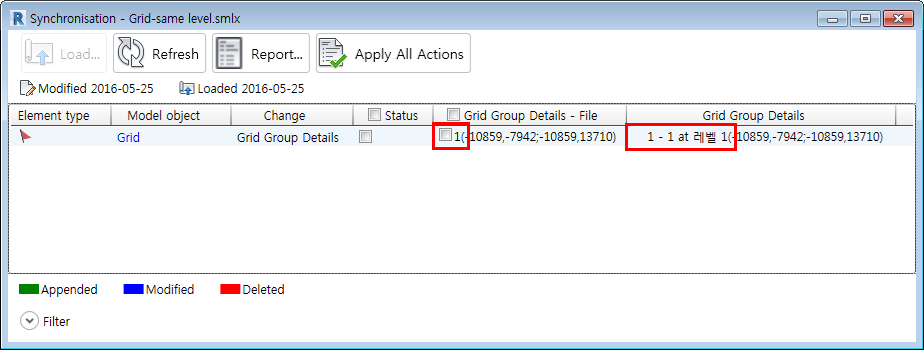

가져온 동일한 .smlx 파일을 사용하여 Revit 모델을 동기화하면 수정된 선이 대화상자에서 표시됩니다. 왜냐하면 파일은 "1"로 레이블 지정된 그리드 선을 포함하고 모델은 "레벨 1의 1 - 1"로 이름이 변경된 그리드 선을 포함하고 있기 때문입니다.
