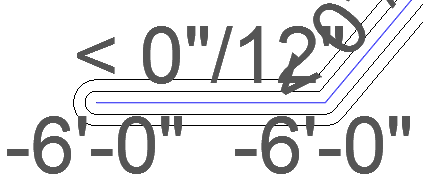

Site Designer를 사용하여 대지 설계 요소를 수정할 때 문자 주석(예: 경사 및 고도 값)이 너무 크거나 너무 작을 경우 뷰 축척을 변경합니다.
예를 들어, 대지 요소에 대한 점의 고도를 변경하는 경우 값을 읽을 수 있도록 일시적으로 뷰 축척을 조정해야 할 수 있습니다.
Site Designer Modify 대화상자의 Change View Scale 도구는 다음 작업을 수행합니다.
- 평면 뷰에서 문자의 상대 크기를 조정합니다.
- 도면에서 객체를 나타내는 데 사용된 축척을 변경합니다. 이 변경사항은 Modify 대화상자에서 Apply를 클릭한 후 뷰 조절 막대에 반영됩니다.
대지 요소에 대한 뷰 축척을 변경하려면
- Modify 대화상자에서 Change View Scale을 클릭합니다.
- Change View Scale 대화상자에서 원하는 축척을 선택하고 OK를 클릭합니다.
뷰의 문자 주석 크기가 그에 따라 조정됩니다.
이제 원하는 대지 요소에 다른 변경사항을 작성할 수 있습니다.
- 이 뷰의 축척을 영구적으로 변경하지 않으려면, Modify 대화상자에서 Apply를 클릭하기 전에 Change View Scale 도구를 다시 사용하여 원래 값으로 변경합니다.
그렇지 않은 경우, Apply를 클릭하면 프로젝트의 뷰 축척이 변경되고 변경사항이 View Control Bar에 반영됩니다.
